поверхности – не более 0,005 мм (только вогнутость), шероховатость поверхности Ra = 0,16 мкм. Для цилиндрических золотников необходимо обеспечить диаметральный зазор между золотником и корпусом (втулкой) в пределах 0,002–0,006 мм при шероховатости поверхности Ra = 0,08 мкм.

Рис. 8. Конструктивная схема щелевого уплотнения: а) с плоским золотником; б) с круглым золотником

Герметизация гибкими разделителями. Гибкие разделители применяют при необходимости создания высокой герметичности. Эти разделители могут быть мембранного или сильфонного типов. Материалом для изготовления гибких разделителей служат резины, синтетические материалы и металлы. Мембраны. В пневматических устройствах нашли применение мембраны плоского (рис. 9, а), плоского с гофрами (рис. 9, б) и фигурного (рис. 9, в) типов.

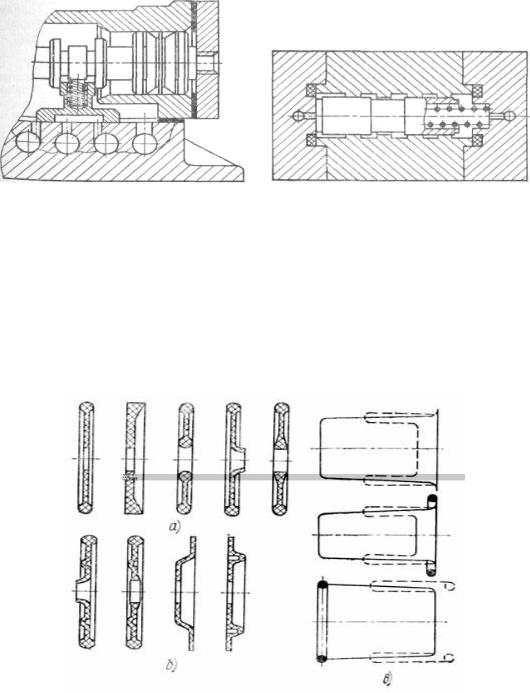

Рис. 9. Мембраны: а) плоские; б) плоские с гофром; в) фигурные

Диапазон применяемости мембран в устройствах: плоских без гофра – для цилиндров диаметром 10–630 мм (при толщине мембран 0,2–10 мм); плоских с гофром – для цилиндров диаметром 16–500 мм (при толщине мембран 0,2–6 мм и высоте изгиба поперечного сечения 1,5–90 мм), фигурных мембран – для

21

цилиндров диаметром 25–200 мм (при толщине мембран 0,2–1 мм и высоте 10–150 мм). Максимальный ход мембран обычно рекомендуется принимать: плоских без гофра – не более 7–15 % диаметра заделки мембраны; плоских с гофром – до 20–25 % диаметра заделки мембраны, но не более двойной высоты гофра; фигурных мембран – на 20–25 % меньше удвоенной высоты мембраны. Тканевую прослойку мембран выполняют из нейлона, дакрона, тефлона, стекловолокна и хлопчатобумажных тканей, пропитанных акриловой или силиконовой резиной, бутилкаучуком.

Металлические мембраны изготовляют из тонких (0,1–0,5 мм) листов специальных сортов коррозионно-стойкой стали и бронзы. Металлические мембраны применяют для устройств, работающих при низкой и высокой температурах или агрессивном воздействии окружающей среды.

Сильфоны. В пневматических системах сильфоны нашли применение как силовой элемент ряда приборов (манометров, датчиков, регуляторов); уплотнительное устройство штоков и толкателей: сальник для гибкого соединения труб. Сильфоны, как и мембраны, обеспечивают высокую герметичность, однако величина осевого перемещения их незначительна. Сильфоны изготовляют из томпака, латуни, фосфористой и бериллиевой бронзы, антикоррозионных сортов стали, резины и синтетических материалов.

Уплотнительные устройства для вращающихся соединений

Герметизацию вращающихся соединений пневматических устройств обеспечивают контактными и бесконтактными уплотнительными устройствами.

К контактным устройствам относятся: радиальные кольцевые, манжетные, сальниковые и торцовые уплотнения. К бесконтактным – щелевые, лабиринтные и некоторые типы других специальных уплотнений. В пневматических устройствах общепромышленного применения наибольшее распространение получили контактные уплотнительные устройства. Бесконтактные уплотнительные устройства нашли применение в компрессорах, пневмотурбБесконтаинктныеах и специальныхуплотнительневматическихые устройстваустройствах. Из существующих. типов бесконтактных уплотнительных устройств в пневматических устройствах нашли применение уплотнения щелевого и лабиринтного типов. Уплотнения щелевого типа не обеспечивают полной герметичности. Величина утечек через уплотнение зависит от давления рабочей среды, геометрических размеров щели и режима истечения воздуха. С целью снижения утечек зазор в сопрягаемых деталях стараются делать возможно меньшим, а длину щелевого зазора большей. В уплотнениях лабиринтного типа рабочая среда герметизируется за счет дросселирования ее при движении через последовательно расположенные сужения. Как и щелевые уплотнения, они не обеспечивают полной герметичности. По виду движения потока рабочей среды в лабиринтном уплотнении их разделяют на уплотнения с односторонним расположением

22

гребней (рис. 10, а), в которых движение потока прямолинейное, и с двусторонним (рис. 10, б) – с поворотом потока на 180°.

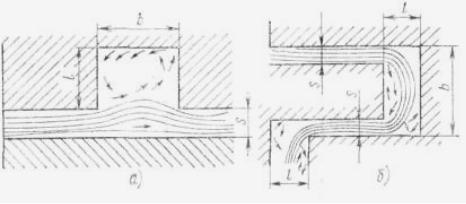

Рис. 10. Разновидности лабиринтного уплотнения с расположением гребней: а) односторонним; б) двусторонним

Трубопроводы

Выбор типа материала трубопровода зависит от рабочего давления, температуры и агрессивности окружающей и рабочей сред, вида соединений труб, условий гибки и монтажа, массы и стоимости труб. Трубопроводы могут быть гибкими и жесткими. Необходимость в применении гибких трубопроводов возникает в тех случаях, когда нужно подвести сжатый воздух к пневматическим устройствам, закрепленным на узлах и механизмах, имеющих относительное перемещение, или поочередно к различным потребителям от одного источника. Гибкие трубопроводы удобнее для монтажа, особенно в труднодоступных местах. В качестве жестких трубопроводов применяют обычно металлические трубы. Трубы из меди, медных сплавов, латуни и алюминиевых сплавов отличаются высокой гибкостью, удобны для применения на коротких участках со сложными изгибами и при необходимости подгонки в процессе монтажа. Эти преимущества в наибольшей степени проявляются при небольших диаметрах, поэтому такие трубы применяют большей частью до диаметров 20–25 мм. Трубы из цветных металлов не требуют специальных покрытий против коррозии, однако стоимость их достаточно высока. Стальные трубы применяют обычно для больших диаметров. В качестве гибких трубопроводов применяют резинотканевые рукава, трубки из синтетических материалов (полиэтилена, полихлорвинила и др.), пневматические кабели, содержащие определенное число синтетических трубок. Преимуществом гибких трубопроводов из синтетических материалов является их высокая стойкость против коррозии, небольшая стоимость, малая масса и удобство монтажа.

Расчет пневматических трубопроводов

23

Размер трубопроводов в определенной мере определяет качественные характеристики пневматических систем, особенно в части непроизводительных потерь (потерь давления), быстродействия и т. п. Трубопроводы следует рассчитывать в такой последовательности: а) определить ориентировочную величину внутреннего размера трубопровода по заданному расходу; б) определить потери давления по длине трубы и потери давления на местных сопротивлениях; в) суммарные потери давления сравнить с допустимыми, при значительном расхождении соответственно изменить диаметр трубы и сделать перерасчет (выбранный диаметр трубопровода корректируют по сортаменту); г) рассчитать (проверить) на прочность. Внутренний диаметр трубопровода определяют по формуле:

d 4Q 0 ,

где Q – расход воздуха; – скорость воздуха; 0 , – плотность воздуха соответственно при нормальном атмосферном давлении и при давлении в трубопроводе. Оптимальная скорость движения воздуха в трубопроводах зависит от многих факторов, в том числе от их размеров и назначения. В магистральных трубопроводах в зависимости от их протяженности, рабочего давления и расхода воздуха скорость воздуха рекомендуется принимать от 6 до 12 м/с. Для предприятий с относительно малой протяженностью магистральных трубопроводов (до 300 м) при давлении до 0,6–0,7 МПа скорость воздуха допускается принимать выше 10–15м/с. Величина потерь давления в магистральных трубопроводах при прохождении сжатого воздуха от компрессора до потребителя не должна превышать 5–10 % рабочего давления. Для подводящих трубопроводов, соединяющих элементы пневмопривода, рекомендуемые максимальные скорости движения воздуха составляют 16–40 м/с. Меньшие значения скорости принимают при более высоких рабочих давлениях. Уменьшение скорости воздуха при тех же величинах расходов может привести к увеличению проходных сечений трубопроводов, пневмоаппаратуры и устройств и неоправданному увеличению размеров и массы всей системы. Приближенно потери давления в жестких трубопроводах и в резиновыхОбщаявеличинрукавахпотерьможнодавлопренияделитьравнапо носумограммаммепотерь.давления на прямых

участках трубопроводов и в местных сопротивлениях p pТ pМ .

При выборе труб по прочностным характеристикам следует исходить не только из величины передаваемого давления, но и из возможности механического повреждения труб, условий гибки, конструкции соединений и т. п. В основном применяют трубы, для которых отношение наружного диаметра трубы D к толщине стенки менее 16. В этом случае прочность прямых отрезков трубопроводов, нагруженных внутренним статическим давлением, может быть определена следующим образом. Минимальное разрушающее давление в трубе:

24

,

где d – внутренний диаметр трубопровода; В – временное сопротивление разрыву.

Рабочее давление:

pраб pp /nП ,

где pp – минимальное разрушающее давление; nП – запас прочности. Запас

прочности выбирают в зависимости от назначения трубопровода (обычно в пределах 3–6). Для тонкостенных труб (D/ 16) минимальное разрушающее давление:

pp 2 В . d

2.ПНЕВМАТИЧЕСКИЕ И ГИДРАВЛИЧЕСКИЕ ПРИВОДЫ

2.1.Исполнительные механизмы пневмо- и гидроприводов

Пневмодвигатели

В пневмодвигателях энергия сжатого воздуха преобразуется в энергию движения выходного звена. Они предназначены для приведения в движение рабочих органов машин, выполнения различных вспомогательных операций и т. п. Различают пневмодвигатели с поступательным движением выходного звена; поворотные с ограниченным углом поворота выходного звена; пневмодвигатели с неограниченным вращательным движением выходного звена (пневмомоторы). Основные типы пневмодвигателей, их назначение и области применения приведены в таблице 2.

Таблица 2

Основные типы пневмодвигателей

Пневмодвигатели с поступательным движением выходного звена

25
