Материал: 2013 [Вильнина] Разработка системы управления технологическим процессом
относящееся ко 2-ой группе, является не обязательной, то она может отсутствовать и после обозначения измеряемого параметра (1-ая группа) идут сразу функциональные признаки прибора (3-я группа).
На первом месте стоит функциональное обозначение измеряемой величины (1-ая группа), которая обозначается следующим образом (таблица 2):
Таблица 2
Обозначение |
Измеряемый параметр |
|
|
D |
плотность |
Е |
любая электрическая величина |
|
(допускается конкретизация измеряемой электрической величины |
|
справа от условного графического изображения прибора, например |
|
напряжение, сила тока) |
F |
расход |
G |
положение, перемещение |
Н |
ручное воздействие |
К |
временная программа, время |
L |
уровень |
М |
влажность |
Р |
давление, вакуум |
Q |
состав смеси, концентрация |
|
(для конкретизации измеряемой величины справа от условного гра- |
|
фического изображения прибора необходимо дать ее наименование |
|
или символ, например pH, O2) |
R |
радиоактивность |
|
(для конкретизации измеряемой величины справа от условного гра- |
|
фического изображения прибора допустимо указать вид радиоактив- |
|
ности) |
S |
скорость (линейная или угловая), частота |
Т |
температура |
U |
разнородные величины |
|
(подробная расшифровка измеряемых величин должна быть дана око- |
|
ло прибора или на свободном поле схемы) |
V |
вязкость |
W |
масса |
Для получения более подробной информации необходимо руководствоваться ГОСТом 21.404-85.
На втором месте приводится обозначение уточняющего характера, которое, как было сказано выше, является не обязательной (2-ая группа, таблица 3):
таблица 3
Обозначение |
Уточняющее значение |
|
|
D |
разность, перепад |
F |
соотношение, доля, дробь |
11
|
продолжение таблицы 3 |
J |
автоматическое переключение, обегание |
Q |
суммирование по времени, интегрирование |
3-я группа символов (несколько букв) несет информацию о функциях и функциональных признаках прибора (таблица 4):
таблица 4
Обозначение |
Функциональный признак прибора |
|
|
А |
сигнализация |
|
(сигнализируемые предельные значения измеряемых величин следует |
|
конкретизировать добавлением букв H (верхнее значение) и L (ниж- |
|
нее значение), которые проставляют справа от условного графическо- |
|
го изображения прибора) |
I |
показания |
R |
регистрация |
С |
регулирование |
S |
включение, отключение, переключение |
|
(эту букву не следует применять для обозначения функции регулиро- |
|
вания, в том числе двухпозиционного) |
Y |
преобразование сигналов, вычислительная функция |
Е |
первичное преобразование |
|
(обозначение чувствительных элементов: термоэлектрического пре- |
|
образователя, термопреобразователя сопротивления, сужающих |
|
устройств расходомеров и т.п.) |
Т |
промежуточное преобразование, передача сигналов на расстояние |
|
(обозначение дистанционной передачи) |
К |
переключение, управления с ручного на автоматическое и обратно, |
|
управление по программе, коррекция |
Так же согласно ГОСТу 21.404-85 существуют дополнительные буквенные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств, например преобразователь пневматического сигнала в электрический, преобразователь для суммирования сигналов.
2.3.2. Изображение подключения прибора с аппаратом или трубопроводом.
Отборное устройство для всех постоянно подключенных приборов изображают сплошной тонкой линией, соединяющей технологический трубопровод или аппарат с прибором (рисунок 3) [5].
Рисунок 3.
12

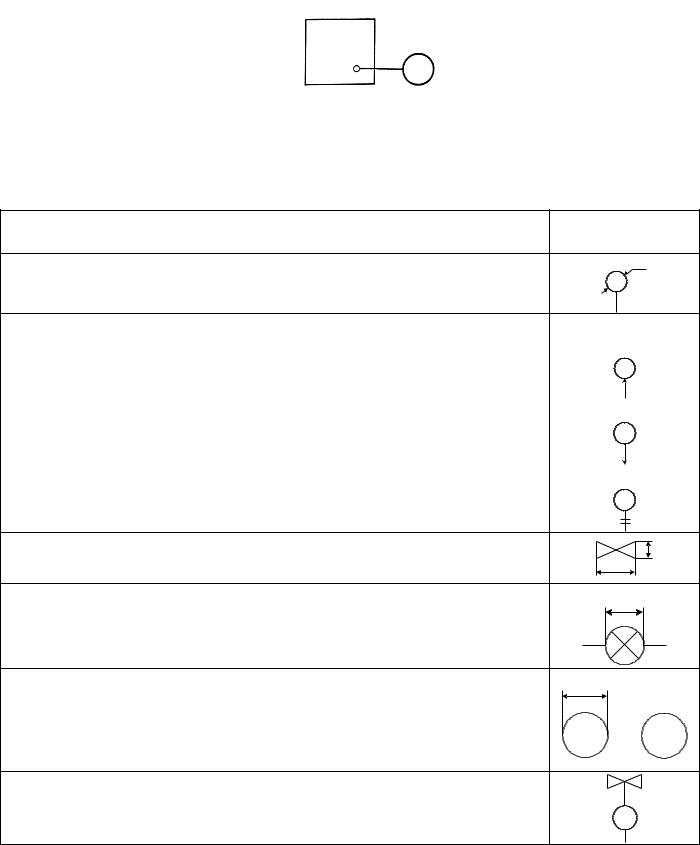

При необходимости указания конкретного места расположения отборного устройства (внутри контура технологического аппарата) его обозначают кружком диаметром 2 мм (рисунок 4) [5].
Рисунок 4.
2.3.3. Условные графические обозначения средств автоматизации (исполнительный механизм, регулирующий орган и т.д.).
Наименование
Исполнительный механизм. Общее обозначение
Исполнительный механизм, который при прекращении подачи энергии (воздуха) или управляющего сигнала:
а) открывает регулирующий орган (нормально открытый)
б) закрывает регулирующий орган (нормально закрытый)
в) оставляет регулирующий орган в неизменном положении
Регулирующий орган
Лампа накаливания (осветительная и сигнальная)
Машина электрическая (М - двигатель, Г - генератор)
таблица 5
Условное обозначение
5
3
7
6...8
10
МГ
Регулирующий орган с исполнительным механизмом
13
2.3.4. Примеры построения условных обозначений приборов и средств автоматизации
TE
TI
TI
таблица 6 Первичный измерительный преобразователь (чувствительный элемент) для измерения температуры, установленный по месту (например, термоэлектрический преобразователь (термопара), термопреобразователь
сопротивления, датчик пирометра и т.д.).
Прибор для измерения температуры показывающий, установленный по месту отбора сигнала (термометры ртутный, манометрический и т.д.).
Прибор для измерения температуры показывающий, установленный на щите (милливольтметр, логометр, потенциометр (типа КСП и др.), мост автоматический (типа КСМ и др) и т.д.).
Прибор для измерения температуры бесшкальный с дистанционной
TTпередачей показаний, установленный по месту (термометр манометрический).
TR
TJR
TRC
TC
TRK TC
TS
HC
HS
PI
Прибор для измерения температуры одноточечный регистрирующий, установленный на щите (милливольтметр самопишущий, логометр, потенциометр, мост и т.д.).
Прибор для измерения температуры с автоматическим обегающим устройством регистрирующий, установленный на щите (многоточечный самопишущий потенциометр, мост автоматический и т.д.).
Прибор для измерения температуры регистрирующий, регулирующий, установленный на щите (любой самопишущий регулятор температуры: термометр манометрический, милливольтметр, потенциометр и т.д.).
Регулятор температуры бесшкальный, установленный по месту (дилатометрический регулятор температуры и д.р.).
Комплект для измерения температуры регистрирующий, регулирующий, снабженный станцией управления, установленный на щите (пневматический вторичный прибор, например, ПВ 10.1Э системы «Старт» с регулирующим блоком ПР 3.31).
Прибор для измерения температуры бесшкальный с контактным устройством, установленный по месту (реле температурное).
Байпасная панель дистанционного управления, установленная на
щите.
Переключатель электрических цепей измерения (управления), переключатель для газовых (воздушных) линий, установленный на щите.
Прибор для измерения давления (разряжения), показывающий, установленный по месту (любой показывающий манометр, дифманометр, напоромер и т.д.).
14
PDI
PT
PR
PS
PIS
FE
FT
FFR
FI
FQI
FQIS
LE
LI
LSA
LT
продолжение таблица 6 Прибор для измерения перепада давления показывающий, установ-
ленный по месту (дифманометр показывающий.
Прибор для измерения давления (разряжения) бесшкальный с дистанционной передачей показаний, установленный по месту (дифманометр бесшкальный с пневмоили электропередачей).
Прибор для измерения давления (разряжения) регистрирующий, установленный на щите (самопишущий манометр или любой другой вторичный прибор для регистрации давления).
Прибор для измерения давления с контактным устройством, установленный по месту (реле давления).
Прибор для измерения давления (разряжения) показывающий с контактным устройством, установленный по месту (электроконтактный манометр и т.д.).
Первичный измерительный преобразователь для измерения расхода, установленный по месту (диафрагма, сопло Вентури датчик индукционного расходомера и т.д.).
Прибор для измерения расхода бесшкальный с дистанционной передачей показаний, установленный по месту (бесшкальный дифманометр, ротаметр с пневмоили электропередачей).
Прибор для измерения соотношения расходов регистрирующий, установленный на щите (любой вторичный прибор для регистрации соотношения расходов).
Прибор для измерения расхода показывающий, установленный по месту (дифманометр или ротаметр показывающий и т.д.).
Прибор для измерения расхода интегрирующий показывающий, установленный по месту (показывающий дифманометр с интегратором).
Прибор для измерения расхода интегрирующий с устройством для выдачи сигнала после прохождения заданного количество вещества, установленный по месту отбора сигнала (счетчик-дозатор).
Первичный измерительный преобразователь для измерения уровня, установленный по месту (датчик электрического или емкостного уровнемера).
Прибор для измерения уровня показывающий, установленный по месту (манометр используемый для измерения уровня).
Прибор для сигнализации уровня с контактным устройством, установленный по месту отбора сигнала (реле уровня).
Прибор для измерения уровня с контактным устройством бесшкальный с дистанционной передачей показаний, установленный по месту (уровнемер бесшкальный с пневмоили электропередачей).
15
