регулирующие и запорные органы.

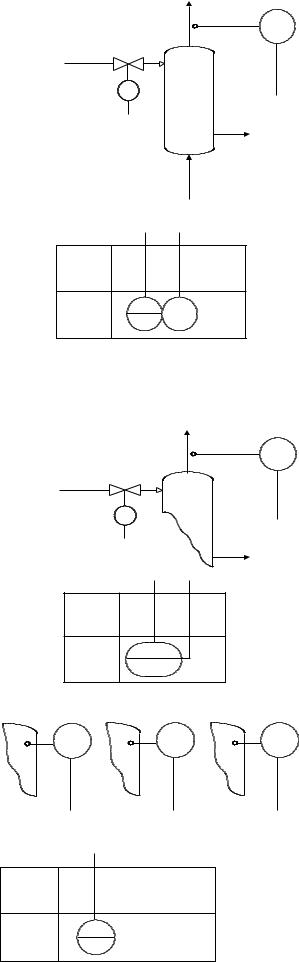

Вся остальная аппаратура автоматизации (вторичные приборы, функциональные блоки и переключатели цепей аппаратуры управления и т.д. ) показывается в нижней части чертежа в прямоугольниках, обозначающих пульты, щиты и кроссовые панели средств вычислительной техники (контролеров и автоматизированных рабочих мест), на которых физически размещаются средства автоматизации. Прямоугольники имеют произвольные размеры, но достаточные для нанесения условных графических обозначений устанавливаемых на них приборов и средств автоматизации, аппаратуры управления и сигнализации.

Функциональные связи между средствами автоматизации, размещенными на технологическом оборудовании и на щитах и пультах, показывают тонкими (0,20,3 мм) сплошными линиями. Связь дается в однолинейном изображении, т.е. независимо от фактического количества проводов и труб связь изображается одной линией. Рекомендуется все вводы сигналов в приборы показывать сверху, а выводы – снизу условных обозначений. Схему автоматизации рекомендуется выполнять с разрывом линий связи, т.е. адресным способом. При этом оба конца линии связи в местах разрыва обозначают одной и той же арабской цифрой. Обозначения (номера) линий связи располагают в горизонтальных рядах. Для нижнего ряда (со стороны щита местных приборов) номера должны следовать в возрастающем порядке слева направо, а для верхних рядов они могут располагаться как угодно. Допускается комбинированное изображение линий связи: и непрерывными линиями и адресным способом.

На линиях связи от датчиков указывают номинальные (а в скобках – предельные) рабочие значения измеряемых или регулируемых технологических параметров при номинальном режиме работы.

Сложные приборы, выполняющие несколько функций, разрешается изображать несколькими окружностями, расположенными слитно, например TRK TC

Над основной надписью, по ее ширине, сверху вниз располагают таблицу непредусмотренных стандартом условных обозначений, принятых в функциональной схеме. Здесь же помещают таблицы, диаграммы, тексты и надписи, поясняющие характер и последовательность работы устройств, показанных на схеме.

Контуры технологического оборудования выполняют линиями толщиной 0,61,5

мм, приборы и средства автоматизации – 0,50,6 мм; прямоугольники, изображающие щиты, пульты – 0,62,5 мм.

2.5. Позиционное обозначение приборов и средств автоматизации

Всем приборам и средствам автоматизации, изображенным на функциональной схеме, присваивают буквенно-цифровые позиционные обозначения. Всем элементам комплекта приборов и средств автоматизации, выполняющим совместно определенную задачу, присваивается порядковый номер арабской цифрой. Нумерация ведется по комплектам слева направо. Отдельным элементам и устройствам (за исключением электроаппаратуры управления и сигнализации), соединенным линиями связи и входящим в измерительный, регулирующий или управляющий комплект (датчик, нормирующий преобразователь, переключатель, вторичный измерительный показывающий прибор, регулирующее устройство, исполнительный механизм, регулирующий орган),

18

дополнительно присваивают буквенные индексы в порядке русского алфавита в последовательности передачи измерительной, сигнальной или командной информации, например, датчик – 7а, нормирующий преобразователь – 7б, вторичный показывающий прибор – 7в, регулятор – 7г и т.д. Вместо буквенных индексов могут использоваться цифры, например, датчик – 7-1, нормирующий преобразователь – 7-2, вторичный показывающий прибор – 7-3, регулятор – 7-4 и т.д.

Однотипным элементам комплекта (например, нескольким одинаковым по конструкции и характеристикам термопарам, присоединенным к одному прибору) присваивают одинаковые позиционные обозначения. Если исполнительный механизм и регулирующий орган изготовлены как одно целое устройство, то им присваивается на схеме одно позиционное обозначение.

Позиционные обозначения не присваивают отборным устройствам (термобаллон манометрического термометра, поплавковое устройство уровнемера, устройство отбора давления), приборам и средствам автоматизации, поставляемым комплектно с технологическим оборудованием. Электрическим приборам и аппаратам (лампы сигнальные, ключи и кнопки управления и отключения, магнитные пускатели, тиристорные преобразователи) на функциональной схеме присваивают обозначения, принятые на принципиальных электрических схемах управления.

Позиционные обозначения выполняет высотой 3,5 мм для цифр и 2,5 мм для букв. Номера позиций проставляют внизу условного обозначения средства автоматизации по ГОСТ 21.404-85 или вблизи условных обозначений приборов и средств автоматизации (по возможности с правой стороны или над ними).

Пример выполнения функциональной схемы автоматизации показан в Приложении 2.
