1) переопределить обработчик без выполнения внутри себя старого обработчика;
2) то же, но с выполнением старого обработчика. Зафиксировать отставание встроенных часов в первом слу-
чае и его отсутствие во втором случае. 4. Принтер – 17 h (гл. 6):
а) управление работой принтера; б) установка спецификаций печати; в) посылка данных на принтер.
5. СОМ-порт – 14 h (гл. 7):
а) доступ к последовательному порту; б) создание драйвера устройства; в) использование устройств ввода/вывода.
Пример выполнения общего задания 1
program z1; uses dos,crt; var ch:char;
regs:registers;
{=======================================} procedure setr80;
begin
with regs do begin al:=3; ah:=$00;
intr($10,regs); end;
end;
{========================================} procedure setr40;
begin
with regs do begin al:=1; ah:=$00;
intr($10,regs);
16
end;
end;
{========================================} procedure out5z;
begin
with regs do begin ah:=$A;
al:=$5A; {прописная Z} bh:=0; {страница} cx:=5;
intr($10,regs); end;
end;
{======================================} begin
setr80;
gotoxy(10,10);
out5z;
ch:=readkey;
setr40;
gotoxy(10,10);
out5z;
ch:=readkey;
setr80;
gotoxy(10,10);
out5z;
ch:=readkey;
clrscr;
end.
Вопросы для самоконтроля
1.Описать механизм обработки прерывания.
2.Временная диаграмма при обработке прерывания.
3.Виды прерываний и их особенности.
4.Почему используются два контроллера прерываний?
17
5.Как соединены контроллеры прерываний?
6.Какова методика изменения обработчика прерываний и программные средства?
7.Назначение прерываний.
8.Назначение контроллера прерываний.
Лабораторная работа № 3
ВИДЕОСИСТЕМА ПК
Цель работы: изучение видеосистемы ПК (системы отображения информации), ее элементов, устройств и узлов. Приобретение навыков программирования видеосистемы ПК с использованием прерываний.
Теоретические сведения
Видеосистема ПК включает следующие основные блоки (рис. 3):
северный мост, обеспечивающий связь видеоадаптера (видеокарты) с процессором и операционной памятью (ОП);
интерфейс северный мост – видеокарта типа PCI – Express×16 или AGP×8 (в старых системах);
видеоадаптер (видеокарта);
интерфейс видеокарта – монитор (аналоговый или цифровой);
монитор на ЭЛТ-трубке или жидкокристаллический.
Более детально видеосистема и ее интерфейсы рассмотрены в [5].
Рис. 3. Структурная схема видеосистемыПК
Мониторы
ЭЛТ-мониторы
Сегодня самый распространенный тип мониторов - это ЭЛТ или
18
CRT (Cathode Ray Tube) мониторы. Как видно из названия, в основе всех подобных мониторов лежит катодно-лучевая трубка, но это дословный перевод, технически правильно говорить электронно-лучевая трубка (ЭЛТ). Иногда CRT расшифровывается и как Cathode Ray Terminal, что соответствует уже не самой трубке, а устройству, на ней основанному
(рис. 4).
Узел
обработки
видео
изображения
Схема питания петли размагничивания

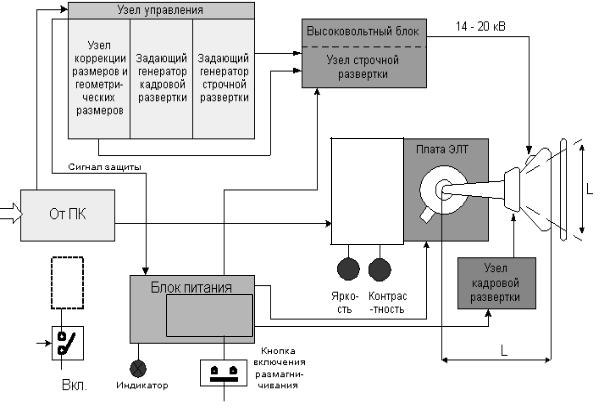

Рис. 4. Обобщенная структурная схема видеомонитора на ЭЛТ
Используемая в этом типе мониторов технология была разработана немецким ученым Фердинандом Брауном в 1897 г. и первоначально создавалась в качестве специального инструмента для измерения переменного тока, то есть для осциллографа.
Самый важный элемент монитора – кинескоп, называемый также электронно-лучевой трубкой (основные конструкционные узлы кинескопа показаны на рис. 5). Кинескоп состоит из герметичной стеклянной трубки, внутри которой находится вакуум, то есть весь воздух удален. Один из концов трубки (узкий и длинный) – это горловина, а другой – широкий и достаточно плоский – это экран. С фронтальной стороны внутренняя часть стекла трубки покрыта люминофором
19
(luminophor). Для создания изображения в ЭЛТ-мониторе используется электроннаяпушка, откудаподдействиемсильногоэлектростатического поля исходит поток электронов. Сквозь металлическую маску они попадают на внутреннюю поверхность стеклянного экрана монитора, которая покрыта разноцветными люминофорными точками. Поток электронов (луч) может отклоняться в вертикальной и горизонтальной плоскостях, что обеспечивает последовательное попадание его на все поле
экрана. Отклонение луча происходит посредством отклоняющей системы (рис. 5). Отклоняющая система состоит из нескольких катушек индуктивности, размещенных у горловины кинескопа. С помощью переменного магнитного поля две катушки создают отклонение пучка электронов в горизонтальной плоскости, а другие две – в вертикальной.
Как правило, в цветном CRT-мониторе используются три электронные пушки, в отличие от одной пушки, применяемой в монохромных мониторах, которые сейчас практически не производятся. Наши глаза реагируют на основные цвета: красный (Red), зеленый (Green) и синий (Blue) и на их комбинации, которые создают бесконечное число цветов. Люминофорный слой, покрывающий фронтальную часть электронно-лучевой трубки, состоит из очень маленьких элементов (настолько маленьких, что человеческий глаз их не всегда может различить). Эти элементы воспроизводят основные цвета палитры RGB. Электронный луч, предназначенный для красных люминофорных элементов, не должен влиять на люминофор зеленого или синего цвета. Для того чтобы добиться такого действия, используется специальная маска, чья структура зависит от типа кинескопов от разных производителей.
Электроника должна оптимизировать усиление сигнала и управлять работой электронных пушек, которые инициируют свечение люминофора, создающего изображение на экране. Оно воспроизводится в результате процесса, в ходе которого свечение люминофорных элементов инициируется электронным лучом, проходящим последовательно по строкам в следующем порядке: слева направо и сверху вниз на экране монитора. Чем быстрее электронный луч проходит по всему экрану, тем меньше будет заметно мерцание картинки. Считается,
