что такое мерцание становится практически незаметным при частоте повторения кадров (проходов луча по всем элементам изображения) примерно 75 в секунду.

LCD-мониторы

LCD (Liquid Crystal Display) – жидкокристаллические мониторы) – сделаны из веществ, которые находятся в жидком состоянии, но при этом обладают некоторыми свойствами, присущими кристаллическим телам – это производные бензола, дефинила, стероидов, т.е. сложные органические соединения. Фактически это жидкости, обладающие анизотропией свойств (в частности, оптических), связанных с упорядоченностью в ориентации молекул. Это свойство характерно для твердых тел, а среди жидких им обладает лишь ограниченный класс веществ. Существуют три вида жидких кристаллов в зависимости от способа ориентации молекул: смектические, нематические, холестерические. Молекулы жидких кристаллов под воздействием электрического поля могут изменять свою ориентацию и вследствие этого изменять поляризацию светового луча, проходящего сквозь них.

Виды электрических явлений в жидких кристаллах, используемые для изменения их светопропускания: эффект динамического рассеивания; твист-эффект; эффект «гость-хозяин».

ЖК-монитор состоит из ячеек, показанных на рис. 6. Для того чтобы ЖК-индикатор был хорошо

виден, используют подсветку. Для предотвращения осаждения примесей на полупрозрачный электрод используют переменное питающее напряжение (фазовый метод питания).

Параметры ЖК-индикаторов:

Контрастность………………..80 – 100 % Напряжение…………………..2 – 20 В Ток…………………………….1 – 100 мкА

Частота управляющего напряжения…10 Гц –

1000 кГц.

Достоинства: простота конструкции, низкое энергопотребление, хороший контраст, совместимость с интегральными схемами по напряжению и току.

Недостатки: необходимость подсветки, узкий диапазон темпера-

21

тур от – 15 до +55 °С, изменение параметров с течением времени. Экран LCD-монитора (рис. 7) представляет собой массив малень-

ких сегментов – ячеек (называемых пикселями), которыми можно манипулировать для отображения информации. LCD-монитор имеет несколько слоев, где ключевую роль играют две панели, сделанные из свободного от натрия и очень чистого стеклянного материала, называемого субстрат, или подложка. Между ними располагается тонкий слой жидких кристаллов. На панелях имеются бороздки, которые направляют кристаллы, сообщая им специальную ориентацию. Две панели расположены очень близко друг к другу.

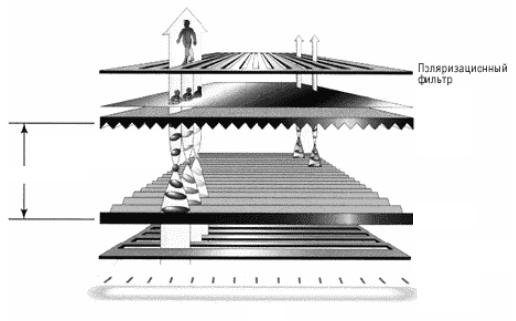

Рис. 7. Структурная схема экрана LCD-монитора

Плоскость поляризации светового луча поворачивается на 90° при прохождении одной панели. При появлении электрического поля молекулы жидких кристаллов частично выстраиваются вдоль поля и изменяют угол поворота плоскости поляризации света.

Поворот плоскости поляризации светового луча незаметен для глаза, поэтому возникла необходимость добавить к стеклянным панелям два других слоя, представляющих собой поляризационные фильтры. Они пропускают только ту компоненту светового пучка, у которой ось поляризации соответствует заданному, поэтому при прохождении поляризатора пучок света будет ослаблен в зависимости от угла между его плоскостью поляризации и осью поляризатора. Под действием электрического поля поворот вектора поляризации в жидком

22

кристалле происходит на меньший угол, поэтому второй поляризатор становится только частично прозрачным для излучения (рис. 8).

а)

б)

Рис. 8. Прохождение поляризованного луча через экран LCD-монитора: а – напряжение есть; б – напряжения нет

Если расположить большое число электродов, которые создают разные электрические поля в отдельных местах экрана (ячейки), то появится возможность, при правильном управлении потенциалами этих электродов, отображать на экране элементы изображения. Для вывода изображения необходима подсветка монитора сзади, для того чтобы можно было наблюдать изображение хорошего качества, даже если окружающая среда не является светлой.

Цвет получается в результате использования трех фильтров, которые выделяют из излучения источника белого света три основные компоненты. Комбинация трех основных цветов для каждой точки, или пикселя, экрана дает возможность воспроизвести любой цвет: можно создать несколько фильтров, расположенных друг за другом (что приводит к малой доле проходящего излучения), можно воспользоваться свойством жидкокристаллической ячейки – при изменении напряженности электрического поля угол поворота плоскости поляризации излучения изменяется по-разному для компонент света с разной длиной волны. Эту особенность можно использовать для того, чтобы отражать (или поглощать) излучение заданной длины волны

23

(возникает проблема необходимости точно и быстро изменять напряжение). Какой именно механизм используется, зависит от конкретного производителя: первый метод проще, второй эффективнее.

Матрицы ЖК-мониторов могут быть пассивными и активными. Термин "пассивная матрица" (passive matrix) появился в результате разделения монитора на точки, каждая из которых благодаря электродам может задавать ориентацию плоскости поляризации луча независимо от остальных. Изображение формируется (строка за строкой) путем последовательного подвода управляющего напряжения на отдельные ячейки. Из-за довольно большой электрической емкости ячеек напряжение на них не может изменяться достаточно быстро, поэтому обновление картинки происходит медленно. Дисплей с пассивной матрицей имеет много недостатков с точки зрения качества, потому что изображение не отображается плавно и дрожит на экране. Маленькая скорость изменения прозрачности кристаллов не позволяет правильно отображать движущиеся изображения; между соседними электродами возникает некоторое взаимное влияние, которое может проявляться в виде колец на экране; ограничен угол обзора экрана.

Существенно лучших результатов с точки зрения стабильности, качества, разрешения, гладкости и яркости изображения можно добиться, используя экраны с активной матрицей, которые, впрочем, стоят значительно дороже. В активной матрице используются отдельные усилительные элементы для каждой ячейки экрана, компенсирующие влияние емкости ячеек и позволяющие значительно уменьшить время изменения их прозрачности. Активная матрица (active matrix) имеет массу преимуществ по сравнению с пассивной: это лучшая яркость и возможность смотреть на экран даже с отклонением до 45° и более (т.е. при угле обзора 120° – 140°) без ущерба качества изображения, а дорогие модели LCD-мониторов с активной матрицей обеспечивают угол обзора в 160°, и есть все основания предполагать, что технология будет и дальше совершенствоваться. В случае с активной матрицей вы можете отображать движущиеся изображения без видимого дрожания, так как время реакции дисплея с активной матрицей – около 50 миллисекунд против 300 для пассивной матрицы, а качество контрастности лучше, чем у CRT-мониторов. Следует отметить, что яркость отдельного элемента экрана остается неизменной в течение времени между обновлениями картинки, а не представляет собой короткий импульс света, излучаемый

24

элементом люминофора CRT-монитора сразу после прохождения по этому элементу электронного луча. Именно поэтому для LCD- мониторов достаточной является частота регенерации 60 Гц. Благодаря лучшему качеству изображений эта технология также используется и в мониторах для настольных компьютеров, что позволяет создавать компактные мониторы, менее опасные для нашего здоровья.

В активной матрице к каждому электроду добавлен запоминающий транзистор, который может хранить цифровую информацию (двоичные значения 0 или 1), и в результате изображение сохраняется до тех пор, пока не поступит другой сигнал. Запоминающие транзисторы должны производиться из прозрачных материалов, что позволит световому лучу проходить сквозь них, а значит, транзисторы можно располагать на тыльной части дисплея на стеклянной панели, которая содержит жидкие кристаллы. Для этих целей используют пластиковые пленки, называемые "Thin Film Transistor" (TFT) т.е. тонкопленочный транзистор, толщина которого 1/10 – 1/100 микрона. Технология создания TFT очень сложна, при этом имеются трудности при достижении приемлемого процента годных изделий из-за того, что число используемых транзисторов очень велико (более миллиона).

Разрешение LCD-мониторов имеет фиксированное значение, называемое native, оно соответствует максимальному физическому разрешению CRT-мониторов.

Видеоадаптеры

Видеоадаптер, называемый также видеокартой, видеоконтроллером, обеспечивает обработку изображения и преобразование его к виду, необходимому для отображения на мониторе. Основные узлы и блоки видеоадаптера показаны на рис. 9.

Один из важных узлов видеоадаптера – RAMDAC (рис. 10). RAMDAC отвечает за формирование окончательного изображения на мониторе, то есть преобразует результирующий цифровой поток данных, поступающих от других элементов видеоадаптера, в уровни интенсивности, подаваемые на соответствующую электронную пушку (красную, зеленую, синюю) трубки монитора. RAMDAC (Random Access Memory) – это память с произвольной выборкой, a DAC (Digital to Analog Converter) – цифро-аналоговый преобразователь. Память в модулях RAMDAC построена на статических элементах, поэтому по быст-
