ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Р.Е. Алексеева
Кафедра «Теоретические основы электротехники»
ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №2
ПОВЕРКА ТЕХНИЧЕСКОГО ВОЛЬТМЕТРА МАГНИТОЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
по курсу “Метрология и электрические измерения”
Выполнили:
студенты гр. 19-Э-5
2 подгруппа
Проверил:
Охулков С.Н
Нижний Новгород 2021 г.
Цель работы: Ознакомиться с принципом действия вольтметра магнитоэлектрической системы и научиться производить измерения постоянных напряжений с его помощью, изучить схему поверки вольтметра, определить класс точности поверяемого вольтметра, изучить методы поверки измерительных средств.

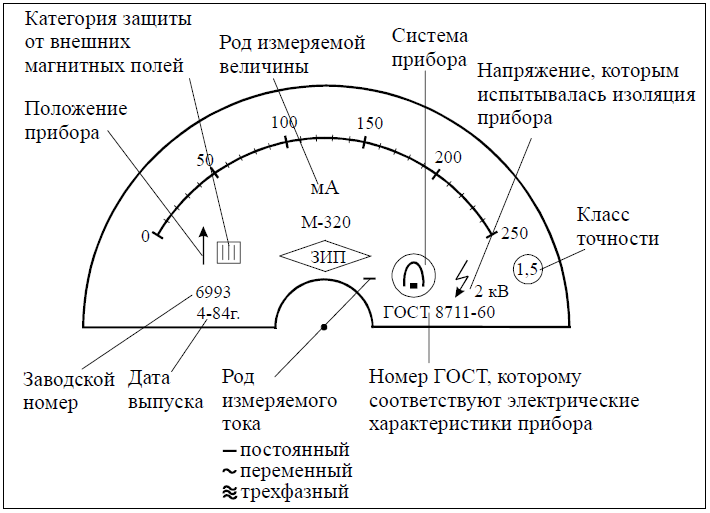

Рис.1 – Шкала измерительного прибора

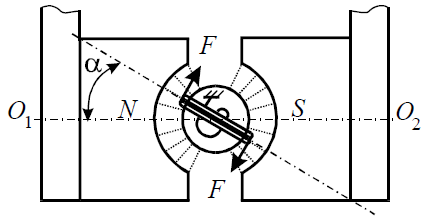

Рис. 2 – Подвижная катушка в радиальном магнитном поле
Схема 1 – Схемы включения в электрическую измерительную цепь вольтметров (б) магнитоэлектрической системы для их поверки

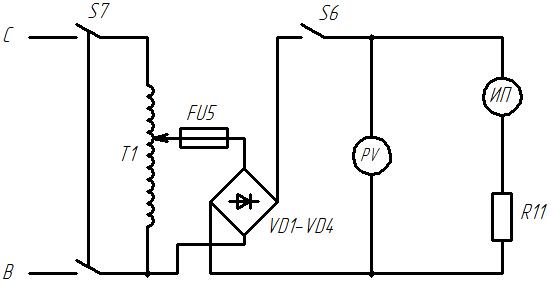

Схема 2 – схема установки
где ИП – поверяемый вольтметр (по табл. 1 PV2),
PV – контрольный вольтметр - мультиметр.
Таблица 1 – Измерительные приборы
Наименование |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
вольтметр (PV2) |
магнитоэлектрическая |
1,5 |
50 В |
1 В/дел |
Мультиметр |
VC890D |
0,5 |
200 B |
– |
Таблица 2 – Результаты измерений и вычислений
№ п/п |
Показания приборов |
Погрешности |
Поправка δU |
Напряжение U |
|||||
контрольного вольтметра |
Поверяемого ИП |
Абсолютная ΔU |
Приведённая о.п. % |
||||||
Измерение 1 |
Измерение 2 |
Измерение 3 |
Среднее значение |
||||||
В |
В |
В |
В |
В |
В |
% |
В |
В |
|
1 |
8,8 |
9 |
9 |
9 |
9 |
0,2 |
2,273 |
-0,2 |
10 |
2 |
18,7 |
19 |
19 |
19 |
19 |
0,3 |
1,604 |
-0,3 |
20 |
3 |
28,6 |
29 |
30 |
29 |
29,33 |
0,73 |
2,564 |
-0,73 |
30 |
4 |
38,5 |
40 |
40 |
40 |
40 |
1,5 |
3,896 |
-1,5 |
40 |
5 |
48,4 |
50 |
50 |
50 |
50 |
1,6 |
3,306 |
-1,6 |
50 |
Обработка результатов опыта:
Вычисляем по результатам измерения абсолютную погрешность в нескольких точках шкалы поверяемого вольтметра:
U = Uп - Uо , В
U =9– 8,8= 0,2 В
U = 19 – 18,7= 0,3 В
U = 29,33 – 28,6= 0,73В
U = 40 – 38,5= 1,5В
U = 50 – 48,4= 1,6 В
Вычисляем относительную погрешность поверяемого вольтметра:
U
о = ----- 100%,
Uо
0,2
о = ----- 100% = 2,273%
8,8
0,3
о = ----- 100% = 1,604 %
18,7
0,73
о = ----- 100% = 2,564 %
28,6
1,5
о = ----- 100% = 3,896 %
38,5
1,6
о = ----- 100% = 3,306 %
48,4
Вычисляем поправку:
δU = -U, В
δU = -0,2 В
δU = -0,3 В
δU = -0,73 В
δU = -1,5 В
δU = -1,6 В
Определяем класс точности поверяемого вольтметра и сравниваем его с классом точности, нанесенного на шкале поверяемого вольтметра:
Umax
Д = ------ 100%,
Uн
1,6
Д = ------ 100% = 0,8 %
200
Построили график поправок δU = f(Uп):
Вывод: произвели поверку вольтметра PV2. Для этого сравнили его показания в цепи в нескольких состояниях со значениями образцового измерительного прибора (вольтметр мультиметра). Произвели расчет абсолютной погрешности поверяемого прибора, рассчитали его относительную погрешность, вычислили поправку. Определили класс точности поверяемого вольтметра (0,8) и сравнили его с классом точности, нанесенного на шкале поверяемого вольтметра (1,5). Построили график поправок δU = f(Uп). Таким образом, данный вольтметр соответствует своему заданному классу точности.
