7. Создание наружных стен (7а)

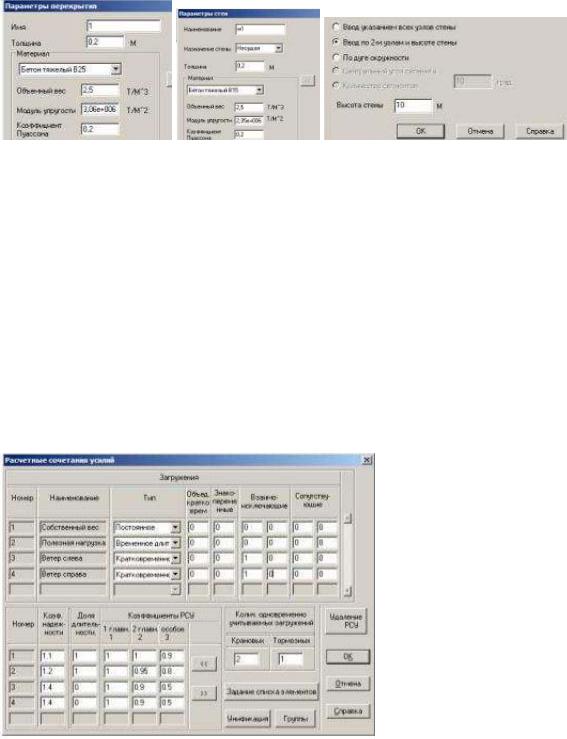

выполнено после ввода параметров стены (высота стены выбрана равным 10 м для учета выступа парапетной части стены). При создании стен на примере последовательно выбраны узлы: 1 и 46, 46 и 52, 52 и 7, 7 и 1.

нагрузку от собственного веса полезную нагрузку на перекрытия «Ш»(при быстром выборе необходимо инвертировать вы ор пластин в плоскости XoY).

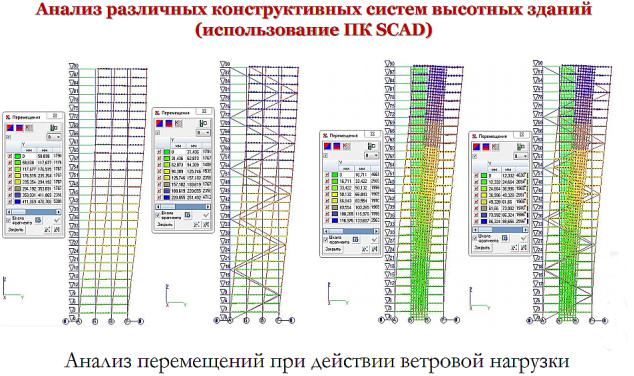

14.Задайте две схемы ветровых нагрузок на наружные поперечные стены (ветер слева и ветер справа). Выполните экспресс контроль, распечатайте конечно–элементную расчетную схему, выйдите в экран управления проектом.

15. В специальных исходных данных задайте параметры расчетных сочетаний усилий (необходим при подборе элементов каркаса). Обратите внимание взаимоисключающие загружения (ветер слева и справа не могут действовать одновременно, поэтому они включены в группу I взаимо исключают загружения).

6

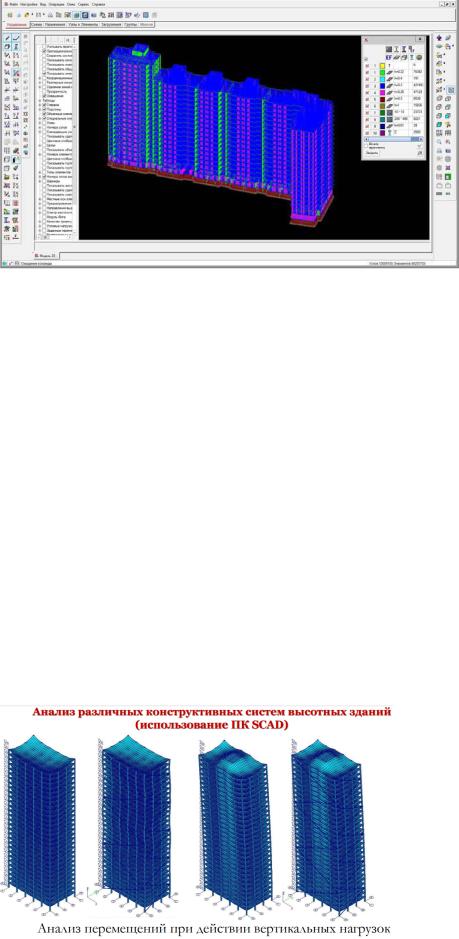

Включить «Оцифровку изополей - изолиний» (18в) распечатать результаты. Также распечатать схему с отображением профилей стержней (по 18г нажать правой кнопкой мыши и настройте фильтр).

19.Выполнить «Подбор сечен й» (19а). Двойное нажатие на (19а) приводит к выводу информации о каждом элементе.

отображения т пов жесткостей колонн и ригелей, для этого в панели «Фильтры» нажмите

20.Выполнитемышивсе п.п. 16... 18. Дополнительно распечатайте результаты и цветовую схему

правой кнопкой на п ктограмму (20а) и настройте ее в соответствии со схемой справа.

21.Произвести расчет нео ход мого армирования для перекрытий. Рас вести в соответствии с указаниями по лабораторной ра оте №6 (см. и. 13 17). Распечатайте результаты подбора арматуры для пл тбперекрыт й (А AS2, AS3, AS4).

А Д И

7

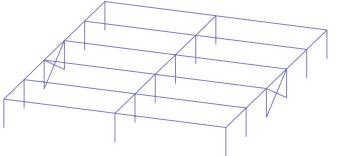

пространственной рамы

8

СибАДИВ тетради по лабораторным работам написать название работы,

1. копировать PC пространственной рамы lr5-2.spr и сохранить её под именем Ir9-l.spr.

2. Провер ть нал ч е загружений а) собственный вес, б) постоянная 9 и 18 кН/м, в) снеговая 14.4 и 7.2 кН/м, , г) ветер слева -1.28 и -0.96 кН/м. Проверить жесткости элементов.

3. Добав ть еще одно загружение (Полезное длительное от веса стационарного оборудован я) - сосредоточенную нагрузку F= 10 кН в центре любого среднего ригеля.

4. В указанном порядке создать 3 группы конструктивных элементов для армирования стержней: «Колонны», «Р гели», «Продольные балки» (использовать закладку Группы, кнопку Элементы железобетонных конструкций):

4.1. Для группы «Колонны» в д алоговом окне «Армирование стержней» задать следующие параметры:

На закладке «Общ е параметры»:

-коэффициент надежности по ответственности: 1, -задать Тип элемента - сжатозогнутый и Напряженное состояние - одноосный изгиб, снять флажок «Расчет по трещ ностойкости»,

-для задания расстояния до центра тяжести арматуры щелкнуть по кнопке посмотреть назначение al и а2, задать их значения по СП 63.13330.2012 Бетонные и железобетонные конструкции, п.10.3.2..

-указать коэффициенты расчетной длины по СП 63.13330.2012, п.8.1.17: в плоскости XOZ =0.9, в плоскости XOY = 1,

-для арматуры предварительно оставить значения по умолчанию: продольная - А400, поперечная - А240, Вставить в отчет содержимое окна На закладке «Бетон» указать вид бетона - тяжелый, класса ВЗО.

4.2. Для группы «Ригели» повторить установку аналогичных параметров.

4.3. Для группы «Балки» повторить установку аналогичных параметров, указывая коэффициенты расчетной длины: в плоскости XOZ =1, в плоскости XOY = 1, задать защитный слой бетона по нормам .

5. Разбить средний стержень каждого ригеля на 4 части.

6. Скопировать всю схему (с нагрузками) вверх, чтобы получить еще 2 этажа. 7. Включить отображение связей. Удалить связи у колонн 2-го и 3-го этажа. 8. Для проверки выполнить расчет.

9. Откорректировать загружения 1-го 2-го этажа:

9.1. Удалить снеговую нагрузку. При замене загружения проверить его параметры. Вставить в отчет схему с отображением нагрузок и их значений.

9.2. Откорректировать «загружение постоянные», прикладывая на крайних балках нагрузку 6кН, на средних - 12 кН. (Для удобства выбора использовать отсечение на проекциях, вид сверху и выбор горизонтальных стержней при выделении). Вставить в отчет схему с отображением нагрузок и их значений

10.Перейти на закладку Группы и посмотреть список групп элементов. Откорректировать названия групп в соответствии с этажом, на котором они расположены, например, «Колонны 1-го этажа» и т.д.

11.На закладке Группы получить информацию о сформированных группах армирования, растянуть окно по горизонтали и вставить в отчет его содержимое.

9

12. Заполнить диалоговое окно для задания РСУ. Вставить в отчет сформированное диалоговое окно.

13. Выполнить линейный расчет. Перейти в Графический анализ.

просмотреть армирование для группы «Колонны» (^«Колонны» 1-го этажа»). Вставить в отчет граф ческое зображение.

17. Для наиболее напряженных колонн (*каждого этажа) отобразить информацию об элементе и

щелкнуть по кнопке Арматура в д алоговом окне. В появившемся окне включить соответствующпросматриваяй флажок «С мметричное» и посмотреть предлагаемое армирование. В этой области пределах каждого КЭ рассматриваются 3 сечения: в начале, в середине, в конце. Для

каждого сечен назначается кол чество стержней арматуры, их диаметр и расположение. Вставить в отчет содерж мое окна для наи олее напряженной колонны. Указать отдельным

предложением, сколькобстержней какого диаметра, использовалось при армировании, а также

19. Обратить вн ман е на разл чное армирование крайних ригелей и средних. Для одного из средних наиболее напряженных ригелей через кнопку информации об элементе посмотреть результаты армирования.

Вставить в отчет содержимое диалогового окна.

Не вставляя изображение диалоговых окон, указать отдельным предложением в отчете, сколько стержней и какого диаметра, предлагается использовать при армировании, а также их расположение.
