Для снижения простоя АЗС при сливе нефтепродуктов в резервуары используют:

–одновременный слив нефтепродукта несколькими шлангами в один резервуар (применение сливных устройств новой конструкции);

–перекачку нефтепродуктов при помощи насосных установок автоцистерн или АЗС;

–плановый завоз нефтепродуктов в часы их минимальной загрузки (ночное время);

–автоматизацию контроля полноты слива нефтепродукта из автоцистерны

изамера уровня нефтепродукта в резервуарах.

Конструкция дыхательного клапана автомобильной цистерны показана на рис. 12.5. Клапан снижает потери бензина от испарения, открывается под действием избыточного давления 2000 – 20000 Па, величина которого зависит от толщины стенок, прочности материала, объема резервуара. В комбинированных дыхательных клапанах кроме клапана, открывающегося под избыточным давлением, имеется второй клапан, который открывается под действием разрежения. Вакуумметрическое давление, при котором клапан открывается, составляет 200 – 1000 Па. Чем больше объем резервуара, тем меньше давление срабатывания клапана избыточного давления и разрежения. Снижение давления связано с прочностью резервуара.

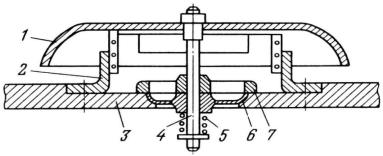

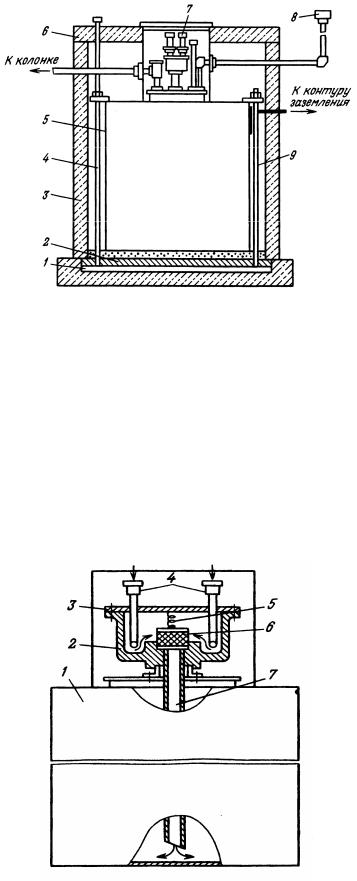

Рис. 12.5. Конструкция дыхательного клапана автомобильной цистерны: 1 – крышка; 2 – уголок; 3 – корпус; 4 – шток; 5 – пружина;

6 – клапан; 7 – груз

Чтобы клапан не примерзал к седлу при отрицательных температурах, соприкасающиеся поверхности покрывают фторопластовой пленкой.

Кроме дыхательных клапанов в резервуарах устанавливают предохранительные клапаны. Давление открытия данных клапанов выше на 10 % давления открытия дыхательных клапанов.

Угловой предохранитель (рис. 12.6) состоит из корпуса 1, фильтра 2, пружины 3, крышки 4, прижима 5. Через мелкую латунную сетку фильтруются

207

нефтепродукты, поступающие из резервуара в топливораздаточные колонки. Теплоемкость этой сетки, ее малое проходное сечение обеспечивают гашение пламени в случае его возникновения в трубопроводе.

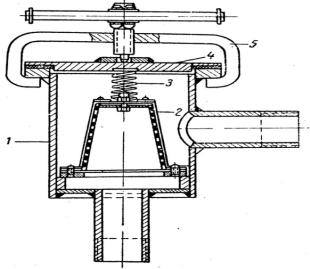

Рис. 12.6. Угловой предохранитель (гаситель пламени): 1 – корпус; 2 – сетка; 3 – пружина; 4 – крышка; 5 – прижим

12.5. Топливораздаточные колонки

Для выдачи топлива и масел потребителям применяются топливораздаточные, смесераздаточные и маслораздаточные колонки различных конструкций. Основной задачей колонок является выдача потребителям задаваемых доз топлива или масла с требуемой точностью (погрешность отпуска дозы не должна превышать ±0,5 %).

На АЗС и АЗК используются, в основном, топливораздаточные колонки, управляемые дистанционно с помощью специальных пультов дистанционного управления либо с помощью специальных автоматизированных систем, в том числе и систем безналичного отпуска нефтепродуктов.

Несмотря на многообразие конструктивных исполнений, все типы и модели топливораздаточных колонок имеют общие узлы и детали. Работу колонок можно рассмотреть (рис. 12.7) на примере топливораздаточной колонки модели 1ТК-40 (подача 40 л/мин) с электромеханическим задающим устройством, выпускаемой Серпуховским заводом «Нефтеаппаратприбор» [4].

Рассмотрим схему (рис. 12.7) топливораздаточной колонки и ее принцип действия. Задается требуемое количество топлива, при этом включается электродвигатель 15 колонки. Под действием разрежения, созданного роторношиберным насосом 3, топливо из резервуара поступает по трубопроводу через

208

фильтр 1 и нижний обратный клапан 2, фильтр 4 в роторно-шиберный насос. Насос подает жидкость в отделитель газа 5, верхний обратный клапан 6, поршневой счетчик жидкости 11, поворотный прозрачный индикатор 12, раздаточный рукав, кран 13 и в бак автомашины.

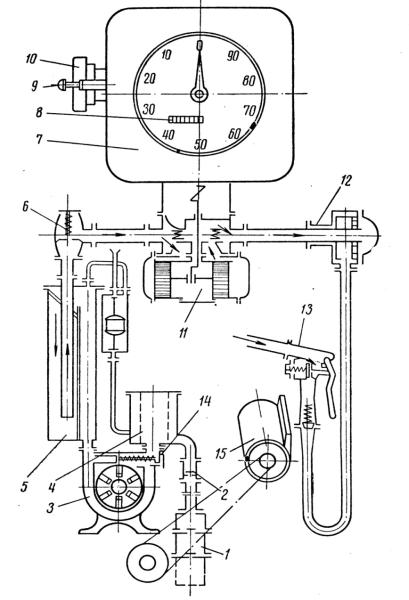

Рис. 12.7. Принципиальная схема топливораздаточной колонки модели 1ТК-40

При поступлении жидкости в газоотделитель скорость протекания ее резко снижается, одновременно происходит изменение направления потока, в результате чего из жидкости выделяются воздух и пары топлива. Воздух скапливается в верхней полости корпуса газоотделителя и через жиклер, вместе с некоторой частью жидкости, и сливную трубку попадает в поплавковую камеру, где воздух и пары через воздушную трубку выходят в атмосферу, а часть жидкости

209

попадает через сливную трубку обратно в фильтр. Жидкость, поступая в счетчик, перемещает попеременно поршни счетчика жидкости, связанные с коленчатым валом и передающие ему вращение. Коленчатый вал, в свою очередь, передает вращение на счетное устройство 7, имеющее два циферблата (передний и задний), на каждом из которых установлено по одной стрелке, которые совершают один оборот при отпуске 100 л горючего.

На передний циферблат выходит окно шестибарабанного суммарного счетчика 8, который показывает нарастающий итог количества отпущенной жидкости в литрах.

По окончании выдачи дозы жидкости, что видно по стрелочному указателю, дозатор через импульс задатчика 10 автоматически отключает электродвигатель колонки, а нажатием на кнопку сброса 9 стрелку возвращают в нулевое положение.

Типовая колонка состоит из гидравлической части и счетного устройства (рис. 12.8). Принцип работы колонки поясняется гидравлической схемой

(рис. 12.9).

На дистанционном устройстве (пульт, компьютер или кассовый аппарат) задается доза топлива. При снятии раздаточного крана автоматически включается электродвигатель. Под действием разрежения, создаваемого насосом, топливо из резервуара через приемный клапан поступает в насос. Насос подает топливо в газоотделитель. Через клапан и измеритель объема отмеренное количество топлива поступает через раздаточный кран в бак потребителя.

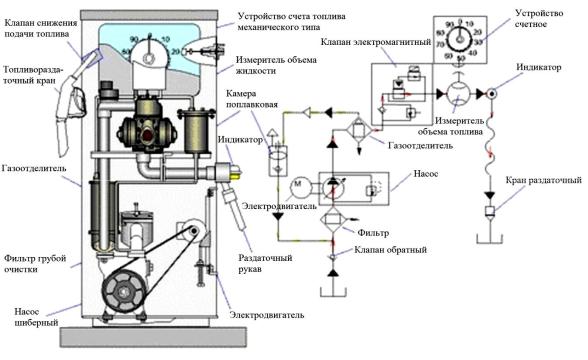

Рис. 12.8. Общий вид раздаточной колонки и её схема
