Рис. 12.9. Гидравлическая схема прямоточной бензоколонки:

1 – обратный клапан; 2 – фильтр; 3 – насос пластинчатый; 4 – электродвигатель; 5 – газоотделитель; 6 – поплавковая камера; 7 – клапан электромагнитный; 8 – счетчик;

9 – счетное устройство; 10 – индикатор; 11 – кран раздаточный

На рис. 12.10 показано устройство поршневого измерителя объёма топлива [1]. Поступательное движение поршня вместе с кулисой, на которой он жестко закреплен, преобразуется во вращательное движение вала. Кулиса (франц. – паз) имеет вырез, в котором движется кривошип коленчатого вала.

Вращение коленчатого вала с золотником дает возможность заполнять поочередно каждый из четырех цилиндров, одновременно вытесняя топливо из противоположного цилиндра (два поршня закреплены на одной кулисе). Вращательное движение коленчатого вала измерителя объема передается через соединительную муфту на вал датчика расхода топлива.

Для тарировки счетчика (рис. 12.11) нужно поочередно снять крышки, специальным ключом ослабить гайки и поворотом винта по часовой стрелке установить минимальный ход поршня, при этом наблюдают за вращением коленчатого вала счетчика жидкости по движению стрелок счетного устройства; в таком положении количество жидкости будет уменьшено.

Поворотом регулировочного винта против часовой стрелки обеспечивается увеличение объема выталкиваемого топлива. Такая регулировка возможна потому, что кривошип коленчатого вала входит в прорези кулис с зазором, равным 2 мм. Тарировку нужно производить поочередно всеми четырьмя регулировочными винтами; поворот одного винта против часовой стрелки на 1/4 оборота прибавляет, а по часовой стрелке убавляет объем на 25 мл. После тарировки нужно закрыть крышки упора и проверить показания счетчика жидкости по мернику II разряда вместимостью 10 л.

211

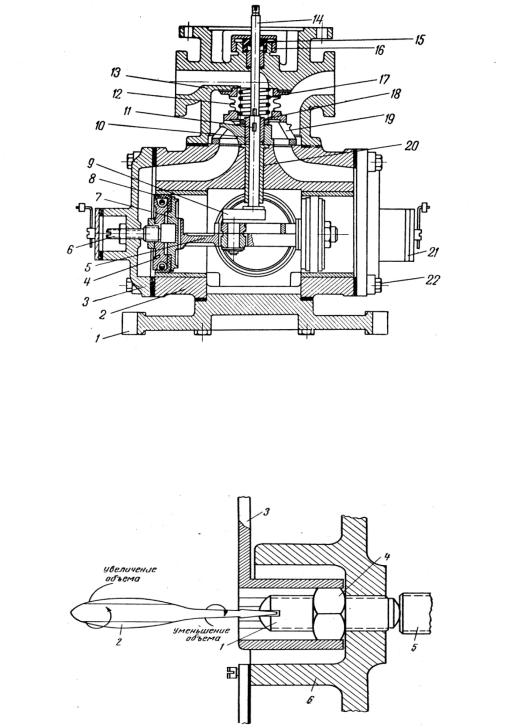

Рис. 12.10. Поршневой счетчик жидкости: 1 – крышка нижняя; 2 – корпус измерителя; 3 – крышка боковая; 4 – кольцо прижимное; 5 – кулиса; 6 – винт регулировочный;

7 – поршень; 8 – манжета; 9 – коленчатый вал; 10 и 20 – втулки; 11 – шпонка; 12 – сильфон; 13 – корпус золотника; 14 – валик; 15 – манжета уплотнительная; 16 – гайка; 17 – пружина; 18 – кольцо уплотнительное; 19 – золотник; 21 – крышка упора кулисы; 22 – болт М8

Рис. 12.11. Тарировка поршневого счетчика жидкости: 1 – регулировочный винт; 2 – отвертка; 3 – специальный ключ; 4 – гайка М10; 5 – кулиса; 6 – боковая крышка

Рассмотрим краткую характеристику отдельных узлов гидравлической схемы раздаточной колонки. Клапан всасывающий (рис. 12.12) устанавливается в начале линии выдачи внутри резервуара и служит для предотвращения слива топлива из линии выдачи обратно в резервуар при выключении насоса топливораздаточной колонки (ТРК).

212

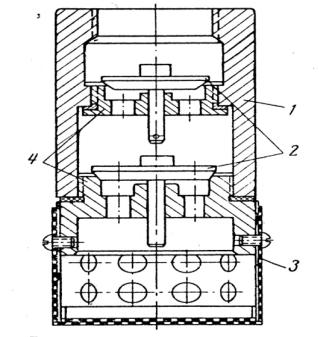

Рис. 12.12. Всасывающий (обратный) клапан:

1 – корпус; 2 – клапаны тарельчатого типа; 3 – фильтр; 4 – седло

Всасывающий клапан монтируется на расстоянии 120 – 200 мм от дна резервуара, что обеспечивает поступление в раздаточную колонку чистого нефтепродукта. Клапан открывается под действием разрежения, создаваемого насосом во всасывающем трубопроводе. При прекращении работы насоса давление топлива в трубопроводе и резервуаре выравнивается и клапаны 2, под действием собственного веса, садятся на седла 4.

Фильтр предназначен для предохранения гидравлической системы колонок от попадания посторонних твердых частиц, что может привести к износу и поломке насоса и неточному замеру объема нефтепродукта. Различают фильтры грубой очистки (размер твердых частиц более 80...100 мкм) и тонкой очистки (размер твердых частиц до 20 мкм). В фильтрах применяются либо сетки, либо разнообразные фильтрующие материалы.

Насос топливораздаточной колонки предназначается для перекачки топлива из резервуаров АЗС в баки автомашин. Наибольшее применение получили насосы роторно-шиберного (пластинчатого) типа (рис. 12.13).

Ротор расположен эксцентрично относительно статора, образуя камеру всасывания и нагнетания [1]. В роторе имеются пазы, в которых находятся пластины (лопатки). Под действием центробежных сил пластинки выдвигаются из пазов ротора. При расширении объема происходит процесс всасывания, а при уменьшении – нагнетание. Перепускной клапан поддерживает постоянное давление в полости нагнетания (например, 0,2 МПа).

213

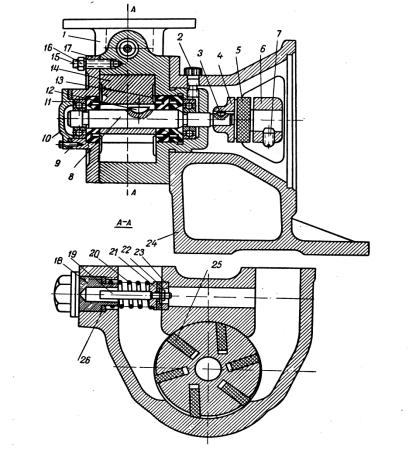

Рис. 12.13. Бензонасос пластинчатого типа: 1 – корпус; 2 – маслёнка; 3 и 12 – шпонки сегментные; 4 и 6 – полумуфты; 5 – звездочка; 7 – винт стопорный; 8 – вал;

9 – прокладка; 10 – крышка; 11 – подшипник шариковый; 13 – манжет уплотнительный; 14 – ротор; 15 – шпилька; 16 – гайка; 17 – крышка; 18 – пробка; 19 – шток;

20 – пружина клапана; 21 – шайба специальная; 22 – тарелка клапана; 23 – седло; 24 – стойка; 25 – лопатки; 26 – шайбы регулировочной пружины

Газоотделители топливораздаточных колонок предназначены для отделения от топлива воздуха, который может раствориться в нем при сливе топлива в резервуары.

В поплавковой камере происходит конденсация паров топлива, осаждение частиц топлива, унесенного вместе с паровоздушной смесью, и выброс выделенного воздуха и паров в атмосферу.

Клапан электромагнитный – устройство для снижения расхода в конце выдачи дозы с целью завершения работы колонки на малом расходе, что значительно повышает точность отпуска дозы. Различают клапаны электромагнитные одинарного или двойного действия.

Клапаны одинарного действия только снижают расход топлива в конце выдачи дозы. Клапаны двойного действия дополнительно после окончания выдачи дозы полностью перекрывают трубопровод.
