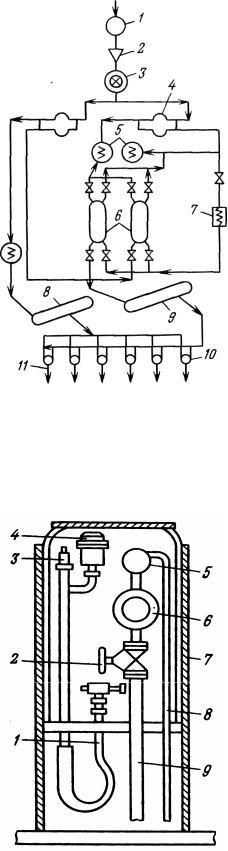

Рис. 13.5. Технологическая схема АГНКС: 1 – расходомер; 2 – фильтр; 3 – сепаратор; 4 – компрессоры; 5 – межступенчатые концевые холодильники; 6 – адсорбер для газа; 7 – подогреватель; 8 – аккумулятор низкого давления; 9 – аккумулятор высокого давления; 10 – трехходовые краны; 11 – заправочные шланги
Рис. 13.6. Принципиальная схема колонки для заправки газобаллонных автомобилей сжиженным газом: 1 – заправочный шланг; 2 – вентиль; 3 – клапан предохранительный; 4 – водоотделитель; 5 – насос; 6 – электродвигатель; 7 – кожух;
8 – переливная труба; 9 – всасывающая труба
261

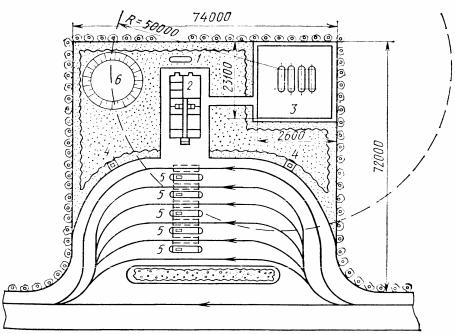

Рис. 13.8. Генеральный план стационарной АГНС: 1 – промежуточная емкость; 2 – производственное здание; 3 – хранилище газа; 4, 5 – сливные и наполнительные колонки;
6 – резервуар с водой для пожаротушения
При размещении оборудования АГНС следует выполнить следующие требования. Максимальный объем группы резервуаров со сжиженным газом АГНС, расположенной на ее территории, не должен превышать 100 м3, а объем одного резервуара – 25 м3 (СНиП 11-37-76).
Минимальное расстояние от резервуаров с газами составляет: до здания насосно-компрессорного отделения и установок испарения и смешивания газов
– 10 м; до колонок для заправки и перекачивания газов – 20 м.
На АГНС сжиженного газа производится заправка автомобилей, учет отпущенного газа, хранение его запаса и слив из баллонов автомобилей. Кроме того, АГНС осуществляет надзор за техническим состоянием автомобильных газовых баллонов. Стационарные АГНС выполнены по типовому проекту, разработанному институтом МосгазНИИпроект. Эти станции имеют подземные резервуары общей емкостью 100 м3 и технологическое оборудование, обеспечивающее прием, хранение, перекачку и учет сжиженного газа. Перемещение
сжиженного газа производится вихревыми насосами С-5/140 производительностью 5 м3/ч.
Для перемещения паров сжиженного газа и создания в емкости избыточного давления применяют компрессор АВ-15; давление, обеспечиваемое компрессором – 1,2 МПа. Как показала практика, компрессор включается периодически и за 8 ч работы насосов его работа в общей сложности составляет не более 2 ч.
Для наполнения автомобильных газовых баллонов сжиженным газом предназначены пять наполнительных колонок, каждая из которых снабжена
