Для снижения потерь нефтепродуктов от испарения применяют плавающие понтоны, которые закрывают более 95 % поверхности («зеркала») нефтепродукта. Понтоны бывают металлические и синтетические.

Важным узлом понтона является уплотнительный затвор между ковром понтона и стенкой резервуара. Конструкция уплотнения может быть мягкой и жесткой. Мягкие затворы изготавливают в виде оболочек с наполнителями (жидкость, воздух), пористого эластичного материала или резинотканевых материалов (рис. 14.6).

Рис. 14.6. Схема мягкого затвора петлевого типа: 1 – стенка резервуара; 2 – гибкий уплотнительный элемент; 3 – корпус понтона; 4 – детали крепления

Для снижения загрязнения атмосферы выбросами углеводородов в районах НПЗ, нефтебаз необходимо осуществлять мероприятия (табл. 14.7) по сокращению потерь нефтепродуктов из резервуаров [42].

Таблица 14.7

Способы сокращения потерь нефтепродуктов от испарения



Наименование мероприятия

Сокращение



потерь, %











1.

Оснащение резервуаров понтонами, имеющими большую емкость и



оборачиваемость

80 – 90

2.

Оборудование резервуаров со светлыми нефтепродуктами, имеющих



большую оборачиваемость, дисками-отражателями

20 – 30

3.

Герметизация резервуаров и дыхательной арматуры, своевременный



профилактический ремонт трубопроводов и запорной арматуры

30 – 50

4.

Окраска наружной поверхности резервуаров покрытиями с низким



коэффициентом излучения

27 – 45

5.

Одновременная окраска внутренней и внешней поверхностей



резервуара

30 – 65

6.

Герметизация налива в транспортные средства с использованием



установки улавливания и рекуперации паров нефтепродуктов из

80 – 90

резервуаров



281

Для эффективной работы дыхательных клапанов иногда применяются дис- ки-отражатели (рис. 14.7). В процессе «вдоха» вертикальное движение воздушного потока переходит в горизонтальное. Вошедший воздух оттесняет пары нефтепродукта вниз, а сам занимает положение под кровлей [18]. Эффективность дисков-отражателей ограничивается временем, равным 20 ÷ 30 часов с момента выкачки и закачки нефтепродукта. При увеличении указанного интервала в результате диффузии пары нефтепродуктов перемешиваются с воздухом, заполняя пространство резервуара, что приводит к потерям нефтепродукта при очередном его заполнении.

Таким образом, потери нефтепродуктов можно уменьшить при использовании подземного хранения, окраске в белый цвет наземных резервуаров, использования понтонов, применения дыхательных клапанов, заполнения резервуаров под уровень, полным (допустимым) заполнением резервуаров, высокой герметичностью резервуаров, дыхательных и предохранительных клапанов, устранением утечек топлива.

Утечки светлых нефтепродуктов можно дополнительно снизить за счет применения хлопушек.

Рис. 14.7. Диск-отражатель: 1 – диск; 2 – стойка; 3 – монтажный патрубок; 4 – фланец; 5 – дыхательный клапан; 6 – болт для крепления стойки к фланцу; 7 – крыша резервуара

14.2. Уменьшение утечек топлива из резервуаров путем применения хлопушек

Хлопуши (хлопушки) устанавливают внутри вертикальных резервуаров на приёмо-раздаточном патрубке. Они служат для налива и слива нефтепродуктов, а также для дополнительной защиты от возможных утечек нефтепродукта из резервуара при неисправности запорной арматуры. Хлопуша имеет корпус с

282

наклонным срезом (рис. 14.8) и плотно прилегающей к нему крышкой, соединенной с корпусом рычажным механизмом. При наполнении резервуара струя нефтепродукта, обладая энергией скорости и давлением, приподнимает крышку хлопуши. При остановке перекачки крышка хлопушки под действием собственного веса опускается на свое место, плотно закрывая трубу.

Рис. 14.8. Общий вид хлопуши

При выдаче нефтепродукта из резервуара крышка хлопуши открывается принудительно при помощи вращающегося барабана с намотанным на него тросом.

Крышка хлопуши изготавливается из искробезопасного материала (алюминиевого сплава). Хлопуши с условным проходом 80 мм изготавливаются без перепуска нефтепродукта в полость между задвижкой и крышкой. Хлопуши с условным проходом более 80 мм изготавливают с перепуском нефтепродукта, что позволяет снизить усилие открытия крышки хлопуши. Рекомендуемое избыточное давление в деталях хлопуши не более 0,2 МПа.

Хлопуша состоит из корпуса 1, крышки 2, пробки 3, рычага большого 4 и рычага малого 5 (рис. 14.9). К петле малого рычага 5 крепится тросик, второй конец которого зафиксирован на механизме управления хлопушей (механический привод барабана). При перекачке нефтепродукта крышка хлопуши поднимается механизмом управления, обеспечивая свободный проход. В случае отказа запорных устройств или аварии крышка хлопуши может быть опущена механизмом, перекрывая проход нефтепродукта в трубопровод. На приемных патрубках обычно хлопуша открывается потоком закачиваемой жидкости. Плотность прилегания крышки хлопуши к её корпусу обеспечивается полимерным покрытием затвора.

На крышку хлопуши действует давление паровоздушной смеси, ограничивающееся дыхательным клапаном (2000 Па), и давление от столба жидкости высотой H , м ( g H).

283

Суммарное давление действует на площадь крышки, создавая силу прижатия. Для резервуара РВС-3000 с высотой наполнения нефтепродукта от центра крышки хлопуши, равной 9 м, и плотностью нефтепродукта 900 кг/м3 суммарное давление составит 2000 + (900 9,8 9) = 81380 Н/м2. При установке хлопуши ХП-300 с диаметром крышки 0,3 м и площадью 0,07 м2 усилие прижатия составит 5696 Н или 580 кгс. Для снижения усилия открытия крышки перепад давления уменьшают путем впуска под давлением нефтепродукта из полости резервуара в полость хлопуши.

сперепуском

без перепуска

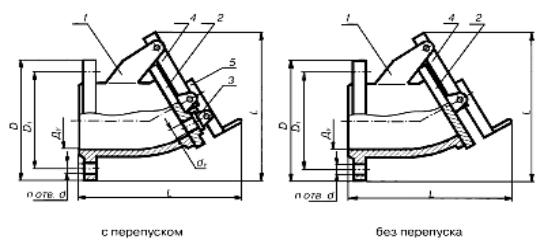

Рис. 14.9. Разрез хлопуши: 1 – корпус; 2 – крышка; 3 – пробка; 4 – рычаг большой; 5 – рычаг малый

В таблице 14.8 приведены основные характеристики хлопушек (ХП). Хлопуши изготавливают согласно ТУ 3689-020-10524112-2003 с учётом ГОСТа 15150-69.

Таблица 14.8

Технические характеристики хлопушек

Наименование

ХП

ХП

ХП

ХП

ХП

ХП

ХП

ХП

параметров

80

150

200

250

300

400

500

600



















Условный

















диаметр Ду, мм

80

150

200

250

300

400

500

600

Наружный

185

260

315

370

435

580

710

840

диаметр D, мм

















Диаметр

150

225

280

335

395

525

650

770

крепления D1, мм



































Диаметр

















отверстий, мм,

18/4

18/8

18/8

18/12

22/12

30/16

33/20

36/20

и их количество

















Длина L, мм

160

306

328

380

442

606

700

770

Высота, мм

212

308

370

385

504

686

840

960

Масса, кг

2,3

7,5

17,6

28

47

92

135

205

284

В зависимости от объема резервуаров нефтебаз (табл. 14.9) приёмнораздаточные устройства могут иметь различные условные диаметры (от 150

до 500 мм).

Таблица 14.9

Рекомендуемые значения диаметра приёмно-раздаточного устройства и производительности нефтепродукта при закачке-выкачке от величины объема резервуара

Номинальный объем

Условный диаметр

Максимальная

приёмно-раздаточного

производительность при

резервуара, м

3



устройства, мм

закачке-выкачке, м3/ч

1000



150

100



200

200





250

300

2000



200

200



250

250





300

300

3000



250

250



300

300





350

400

5000



350

700



400

870





500

1300

Рекомендуемая производительность нефтепродукта в процессе закачкивыкачки должна быть в пределах от 100 до 1300 м3/ч. При больших значениях производительности (скорости движения нефтепродукта) возможно образование статического электричества.

По условному диаметру приёмно-раздаточного устройства подбирают марку хлопуши.

Контрольные вопросы

1.Что такое количественные и качественные потери нефтепродуктов?

2.Какими способами уменьшают потери топлива при испарении?

3.Что называют «малым» и «большим дыханием» емкости, заполненной топливом?

4.Что называют коэффициентом объемного расширения?

5.В какой цвет окрашивают емкости при наружном хранении топлив?

6.Укажите сроки хранения нефтепродуктов?

7.Влияние цвета и уровня наполнения резервуаров на потери топлива при хранении?

8.Как определить потери топлива при различных способах налива?

9.В какой последовательности по потерям от испарения располагаются нефтепро-

дукты?

10.Способы уменьшения потерь нефтепродуктов от испарения в резервуарах.

11.Приведите схемы газовых обвязок резервуаров.

12.Назначение и принцип действия хлопуши.
