О Т Ч Ё Т
по
П Р А К Т И Ч Е С К О М У З А Н Я Т И Ю
по дисциплине
«Пропускная способность автомобильных дорог»
на тему:
«Расчёт светофорной сигнализации пересечения в 1 уровне»
Форма обучения – очная
Вариант
Выполнил обучающийся
Курс 4
Группа
АДБ-611
подпись, дата Ф.И.О.
Руководитель
Ильин А.А.
подпись, дата Ф.И.О.
Санкт – Петербург
2019
Цель работы: проанализировать работу светофорной сигнализации на рассматриваемом участке городской улицы.
В качестве пересечения рассмотрим пересечение московского проспекта и набережной реки Фонтанки.
Порядок выполнения работ.
-
Выполнить натурные обследования:
-
Анализ транспортных потоков и построение картограммы интенсивности движения.
-
Анализ пофазного регулирования движения на рассматриваемом пересечении.
-
Анализ графика работы светофорной сигнализации.
-
Разработка схемы расстановки технических средств организаций движения на рассматриваемом пересечении.
2) Камеральная обработка:
2.1 Определить величину фазовых коэффициентов.
2.2 Определить продолжительность основных и промежуточных тактов.
2.3 Определить время нового светофорного цикла.
2.4 Построить график работы светофорной сигнализации до выполнения корректировки и после.
2.5 Определить время задержек транспортных средств на пересечении.
2.6 Рассмотреть вариант возможности организации дополнительной фазы для организации дорожного движения.
2.7 Рассмотреть вариант возможность организации пешеходной фазы на рассматриваемом пересечении.
Рисунок 1 – Поток насыщения
Результаты транспортных потоков сведем в таблицу 1.
Таблица 1 – Величина транспортных потоков
|
Номер транспортного потока |
Интенсивность, авт/час |
Отв-ный |
|
1т |
600 |
Багров |
|
2т |
91(25) |
Бондарь |
|
3т |
522 |
Вакулов |
|
4т |
1180 |
Генкин |
|
5т |
210 |
Журавлев |
|
6т |
420 |
Зорькин |
|
7т |
160 |
Леонтьев |

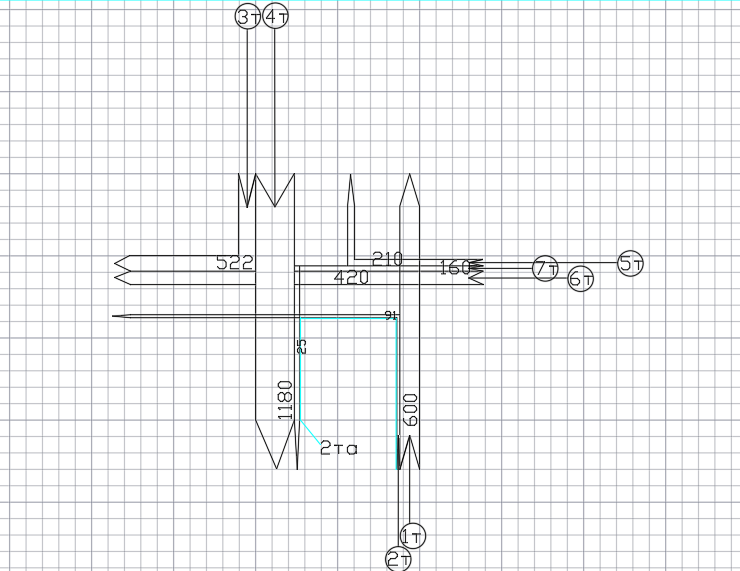

Рисунок 2 – Картограмма интенсивности движения
Таблица 2 – Величина пешеходных потоков
|
Номер пешеходного потока |
Интенсивность,авт/ч |
Отв-ный |
|
1п |
216 |
Максимов |
|
2п |
176 |
Михайлов |
|
3п |
232 |
Сенотов |
|
4п |
264 |
Сивова |
|
5п |
138 |
Суманов |
|
6п |
150 |
Унанян |
Таблица 3 – Светофорная сигнализация Транспортные свет
|
Участок |
1 фаза |
2 фаза |
|||||||||
|
Основной такт |
Промежуточный |
Основной такт |
промежуточный |
|
|||||||
|
Зел |
Крас |
Жел |
Кр/ж |
Зел |
Крас |
Жел |
Кр/ж |
||||
|
1 |
|
|
|
|
|
|
|
|
|||
|
2 |
|
|
|
|
|
|
|
|
|||
|
3 |
48 |
66 |
4 |
2 |
62 |
56 |
4 |
3 |
|||
|
4 |
|
|
|
|
|
|
|
|
|||

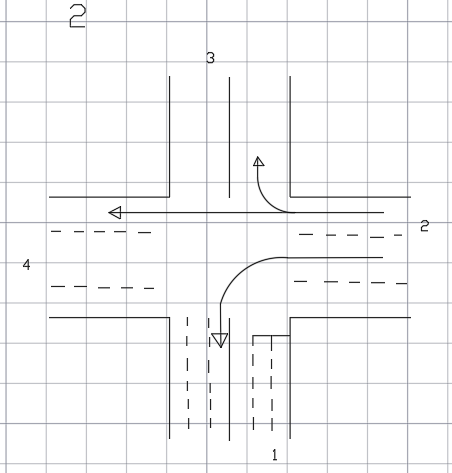

Примем, что движение по Московскому проспекту – 1 фаза, при движении по Фонтанке – 2 (зарисовать схему размещения дорожных знаков и дорожной разметки).
Таблица 4 – продолжительность циклов пешеходных светофоров
|
Участок |
1 фаза |
2 фаза |
|||
|
крас |
Зел |
крас |
зел |
||
|
1 |
|
|
|
|
|
|
2 |
58 |
62 |
72 |
48 |
|
|
3 |
|
|
|
|
|
|
4 |
|
|
|
|
|
Построение картограммы интенсивности движения.
10 машин - 1 мм.

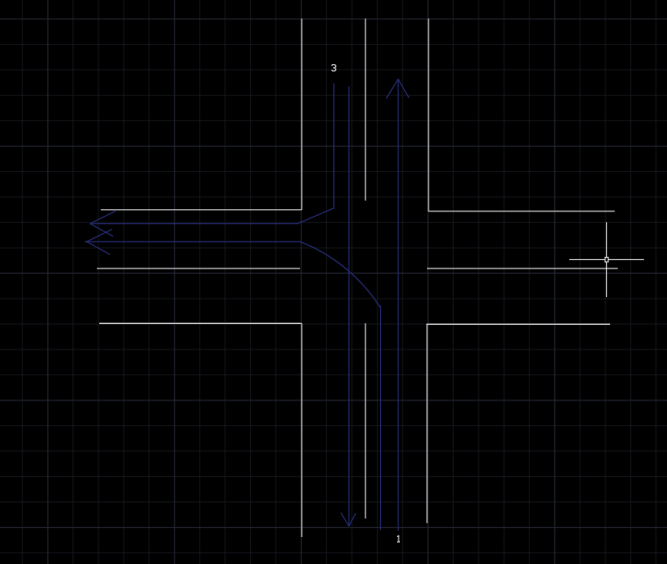

Рисунок 3 – Схема транспортных потоков при 1 фазе
Расчет потока насыщения и фазовых коэффициентов
Величину потока насыщения определяем по следующей формуле:
где
Поток насыщения и фазовый коэффициенты определяются для одной фазы регулирования:
маш/час
716-100
600-х
716-100
116-х
Фазовый коэффициент определяется как соотношение интенсивности движения по рассматриваемому направлению к потоку насыщения.
2 фазовых
маш/час
Из
2 фазовых коэффициентов выбирают
наибольший, т.е.
.

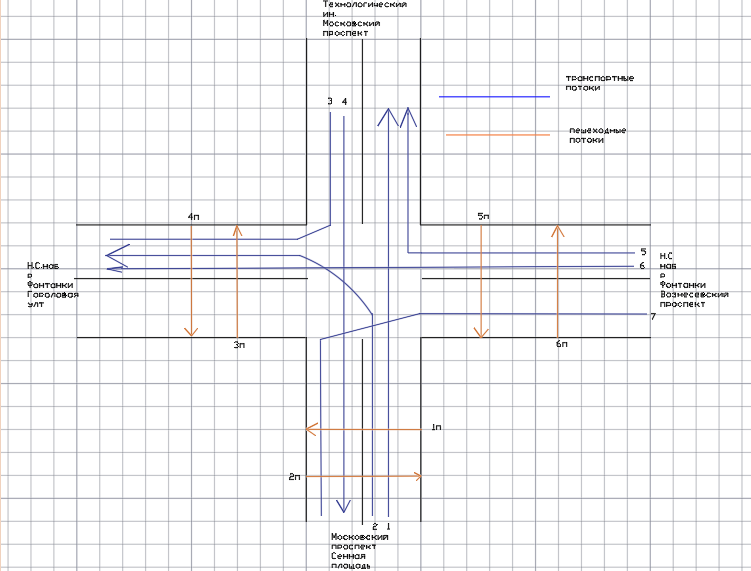

Рисунок 4 – Схема транспортных потоков при 2 фазе
ед/час
790 – 100
420-а
а =53
790-100
160-в
в =20
Y=
= 0,77
Определим величину промежуточных тактов.
Рассмотрим схему конфликтных точек на пересечении (точки пересечения).
Из
схемы конфликтных точек выбираем
наиболее удаленную точку относительно
стоп линии 1К
1 фаза
=
36 м ,
2К
2 фаза
=
37 м.
Средняя
скорость на подходах пересечения
транспортных средств
=
50 км/ч, a=4 м/
,
=
5 м.
Величину промежуточных тактов определяем для 1,2,3 фазы:
=
5 с
=
5 с
Определим продолжительность промежуточного такта необходимую для пешеходного движения на перекрестке:
=
=
Сравниваем время транспортного и пешеходного потоков и выбираем наибольшее и определяем суммарное(общее) время промежуточных тактов:
с
Общее время промежуточных тактов составляет 10 с.
Определим продолжительность цикла регулирования:
Определим время основных тактов для 1 и 2 фазы:
Каждой фазе осуществляется движение пешеходов, время необходимое для движения пешехода по пешеходному переходу определяем по след.,формуле:
=
=
=
=
37 сравниваем с 18, 40 с 22, т.к основной такт для пешеходов при 1 и 2 фазах получился меньше чем основной такт для транспортного потока, то нет необходимости вносить корректировки в продолжительность цикла.
Для оценки эффективности работы в узлах транспортного пересечения оценивают величину задержек на пересечении определяется по формуле:
