Материал: 4642
21

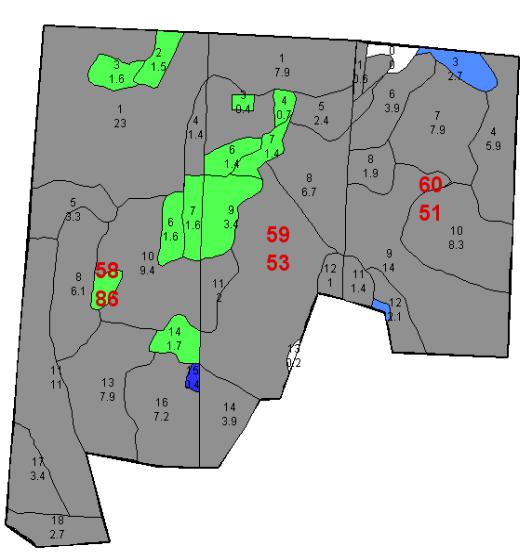

Рисунок 4 – Тематическая карта лесных страт.
Практическое занятие № 8
Тема: «Стратификация лесов объекта ГИЛ. Изготовление актуализированных карт-схем лесных страт»
Цель работы – изготовить актуализированную базовую карту схему объекта инвентаризации.
Исходный материал: таксационные описания кварталов лесного участка, единая схема стратификации лесов РФ, базовая карта-схема.
Общие сведения
Информация актуализируется на хозяйственную деятельность и воздействия природных стихийных факторов в электронной форме с применением векторных или растровых изображений на предварительно изготовленных базовых картах-схемах лесных страт ГИЛ.
22
На основе обновленной картографической информации составляется актуализированная карта-схема лесных страт участкового лесничества (лесничества) в масштабе плана лесонасаждений (карты-схемы объекта) лесоустройства. При этом вычисляются новые площади лесных страт и уточняются площади земель лесного фонда, лесов, расположенных на землях иных категорий. Данная информация в табличном виде, а также в контурном и тоновом изображении отображается на актуализированных картах-схемах лесных карт.
Контура лесных страт окрашиваются по единой шкале окраски (приложение А). Кроме того, на актуализированных картах-схемах лесных страт отображаются: границы (административные, лесничеств и участковых лесничеств, лесных кварталов, контуров лесных страт), дороги и другие линейные объекты, гидрографическая сеть, номера и площади лесных кварталов, номера контуров лесных страт, номера страт по Единой схеме стратификации лесов Российской Федерации (приложение А) и другие характеристики. На актуализированной карте-схеме лесных страт ставится подпись исполнителя (инженера-таксатора), руководителей подразделения и организации (филиала).
После завершения работ по ГИЛ в границах лесного района при необходимости выполняется постстратификация объекта ГИЛ по фактическим полученным данным ГИЛ с целью уточнения материалов предварительной стратификации лесов с учетом качества материалов лесоустройства.
Порядок выполнения
В ходе выполнения практической работы № 8 необходимо присвоить каждой страте свой цвет, согласно установленным правилам проведения инвентаризационных работ [4]. Последующая работа связана с оформлением карты-схемы – создания легенды, нанесения рамки и формирования зарамочных надписей (рис. 5).
Изготовление окончательного варианта актуализированной картысхемы лесных страт производится после нанесения на базовую карту уточненных инвентаризационных данных объекта, полученных в ходе полевых исследований, проводимых на летней учебной практике по данной дисциплине.
23

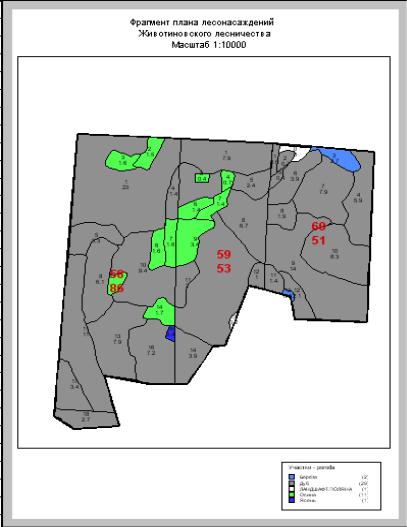

Рисунок 5 – Оформленная карта-схема лесных страт
Практическое занятие № 9
Тема: «Расчет количества пробных площадей и их размещение в объектах ГИЛ»
Цель работы – Определение оптимального количества пробных площадей на объекте инвентаризации и создание виртуальной сети.
Исходный материал: таксационные описания кварталов лесного участка, таблицы и графики, составленные в ходе выполнения предыдущих работ, актуализированная карта-схема.
Общие сведения
Пробная площадь ГИЛ представляет собой концентрическую круговую площадку постоянного радиуса и закладывается в лесотаксационном выделе в соответствии с координатами ее центра.
Принцип концентрических инвентаризационных кругов используется в целях оптимизации объема выборки деревьев различного диаметра и
24
повышения точности работ на пробной площади. При последующих циклах ГИЛ работы на ней проводятся повторно.
Вграницах пробной площади ГИЛ на двух круговых площадках радиусом 1,78 м (общей площадью 20 м2), центры которых расположены на расстоянии 5,64 м от центра пробной площади по линии север-юг, выполняется исследование естественного лесовозобновления, лесных культур и кустарников.
На полосе длиной 10 м и шириной 1 м, проходящей через центр пробной площади с запада на восток, производится исследование напочвенного покрова. В горных условиях полоса для изучения напочвенного покрова располагается поперек склона.
Запрещается отграничение пробных площадей затесками на деревьях, а также любые другие механические повреждения деревьев, кустарников, лиан
инапочвенного покрова.
Вслучае наличия в лесничестве лесных страт, в которых закладка пробных площадей по причине труднодоступности невозможна, методические принципы размещения пробных площадей в пределах лесных страт сохраняются. При этом используется метод закладки пробных площадей - фотопроб на аэрокосмических изображениях со сверхвысоким пространственным разрешением. Изображения получают на ключевые участки природно-территориальных комплексов труднодоступных территорий с максимальной концентрацией всего многообразия страт лесного района. Размеры (площади) таких ключевых участков, соответственно, площади обеспечения аэрокосмическими изображениями сверхвысокого разрешения определяются максимальным коэффициентом встречаемости лесных страт в лесном районе, то есть их многообразием на единице площади ключевого участка. Результаты таксационного аналитического дешифрирования пробных площадей - фотопроб (лесных страт) на ключевых участках распространяются на остальную часть труднодоступных территорий.
Порядок выполнения
Для каждого лесного района Российской Федерации расчет количества пробных площадей (y) производится на основе таксационной характеристики лесотаксационных выделов, установленной при проведении лесоустройства, с использованием следующего уравнения:
|
t |
2 |
S |
2 |
|
|
y max |
|
|
, где |
|||
( q)2 |
||||||
|
|
|||||
|
|
|
|
|
|
|
q – относительная точность (0…1);
t - значение критерия Стьюдента (1.96 с вероятностью 0,95); s2 - дисперсия запасов древесины;
х - среднее значение запаса древесины на одном гектаре, м3/га.
25
Среднее значение ( x ) рассчитывается по формуле:
|
n |
|
|
|
x a |
|
|
|
i 1 i |
i |
|
|
|
|
|
|
n |
|
|
|
a |
|
|
|
|
i |
|
|
i 1 |
|
|
где:
n- количество выделов;
xi - запас древесины на 1 гектар площади выдела, м3/га; аi - площадь выдела, га.
Дисперсия (s2) при простой выборке рассчитывается по формуле:
|
1 |
|
n |
|
|
S 2 |
|
|
|
(x |
)2 w |
|
|
||||
|
n 1 |
i 1 |
i |
i |
|
|
|
|
|||
где:
wi - вес выдела, который рассчитывается по формуле
a wi n i
a j 1 j
Дисперсия (s2) при стратифицированной выборке рассчитывается по формуле:
|
1 |
|
m |
n |
|
|
|
|
|
S 2 |
|
|
|
|
(x |
|
n |
)2 w |
|
m |
|||||||||
|
|
|
i |
|
i |
||||
|
n 1 |
n 1 i 1 |
|
|
|
|
|||
n 1
где:
m - количество страт (h=1…m); n - количество выделов в страте;
h x - среднее значение запаса древесины на 1 гектар, м3/га.
При расчете количества пробных площадей значение дисперсии, рассчитанной по данным таксационной характеристики выделов, увеличивается на 30 % для компенсации дополнительной дисперсии внутри лесотаксационных выделов с неоднородной таксационной характеристикой.
Количество пробных площадей для не покрытых лесной растительностью земель (несомкнувшиеся лесные культуры, естественные редины, питомники, вырубки, погибшие лесные насаждения, гари, прогалины и т.п.) определяется по количеству пробных площадей, рассчитанному для молодняков и умноженному на удельный вес площади не покрытых лесной растительностью земель от площади молодняков.
