Графический планшет – устройство, облегчающее ввод графической информации, например при рисовании. В ряде случаев им пользоваться удобнее, чем мышью, так как устройство ввода выполнено в виде шариковой ручки или пера.

Графический планшет имеет специальное покрытие, чтобы можно было положить лист бумаги и графическим пером писать на нём. Всё, что написано, будет введено в ПК в виде изображения. Графическое перо – аналог мыши, снабжено 1 – 2 кнопками. Может быть перо-карандаш, перо-ручка, перо-ластик.

Для ввода и работы с текстом нужна специальная программа, как и для сканера.

Подобное устройство используется вместо клавиатуры или в дополнение к ней в некоторых карманных ЭВМ.

Цифровая видеокамера, другое название Web-камера, предназначена для организации видеоконференций в Интернете. Качество изображений плохое, но достаточное для видеотелефона. Не может использоваться отдельно от ПК.

Цифровая видеокамера чаще всего присутствует в комплекте ПК как приставка для организации видеоконференций в Интернете.

Цифровая фотокамера – мобильное устройство, которое может быть подключено к ПК для сохранения и обработки изображения. Цифровой фотоаппарат не имеет плёнки, фотографии хранятся в FLASH-памяти или на дисках. Размер камеры сопоставим с обычным фотоаппаратом или меньше 400 г.

Съёмка выполняется обычным способом, но изображение воспринимается светочувствительным датчиком-матрицей, содержащим большое количество (3600x2400 и выше) пикселей-фотодатчиков, и запоминается затем в ЗУ (запоминающее устройство), которое может хранить около 1 000 кадров. При подключении камеры к ПК на экране воспроизводится кадр, который можно распечатать на принтере.

Качество снимка определяется в основном размером датчика-матрицы. В зависимости от модели он может быть 1024x1536, 2048x3072 и более. Размер внутреннего ЗУ также различен. Большинство современных камер в качестве хранилищ снимков используют FLASH-память* ёмкостью до 10 ГГб.

Микрофон подключается к линейному входу звуковой карты.

* FLASH – В обиходном смысле – молния. В компьютере – особый тип микросхем памяти, способных сохранять информацию даже после отключения питания. Флэш-память активно используется в большом количестве устройств – модемах, цифровых камерах и т. д.

65

Магнитофон, другие бытовые электронные приборы, служащие для записи звука, могут рассматриваться как внешние устройства ввода информации в ПК, если они подключены к звуковой карте.

Телевизионные тюнеры и всевозможные ресиверы, используемые для приёма телевизионного и спутникового сигнала.

Всевозможные электронные музыкальные инструменты. Они подключаются к MIDI-входу звуковой платы.

Аналого-цифровые преобразователи и системы датчиков, использу-

емые для сбора внешней информации: температуры, давления, уровня освещённости и т.д.

Игровые устройства типа штурвалов, рулей, педалей. Применяются в играх и тренажерах.

Киберперчатки и киберкостюм служат для отслеживания движения конечностей человека с последующим отображением в мире виртуальной реальности. Применяются в компьютерных играх, тренажёрах и чаще всего совместно со шлемами виртуальной реальности.

66

5.7. Сканеры и их устройство. Виды сканеров и их характеристики

Сканер – это устройство, предназначенное для ввода в ЭВМ информации (текстов, рисунков) с листа бумаги. Сканер анализирует изображение, оцифровывает его и переводит в память компьютера.

Основные типы сканеров: планшетные; ручные; рулонные; слайд-сканеры,

барабанные.

Наиболее распространены планшетные сканеры (рисунок 19).

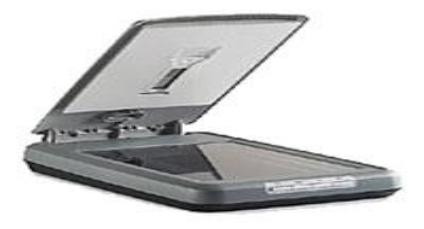

Рисунок 19 − Планшетный сканер

Сканер вводит изображение в ЭВМ как множество точек, указав для каждой координаты и номер цвета. По этим данным выводится на монитор копия изображения.

Если же с помощью сканера считывать и вводить текст, то потребуются специальные программы, которые преобразуют множество точек изображения, представляющего текст в последовательность символов (букв алфавита и пр.). Программа по переводу сканированных изображений в текст – FineReader выдаёт символьное представление текста, позволяет исправить ошибки ввода, затем включает текст в редактор Word. Такие возможности сканера позволяют быстро вводить тексты большого объёма.

Есть программы, способные распознавать даже рукописный текст. Основными характеристиками сканера являются разрешающая способность

и глубина цвета. Единицей измерения разрешающей способности сканера является количество пикселов на дюйм – dpi. Обычно она указывается производителями в виде пары чисел, например 2400×4800 dpi. Горизонтальное (меньшее) разрешение зависит светочувствительной матрицы, вертикальное задаётся количеством шагов двигателя на дюйм.

67

Современные сканеры могут распознать то же количество оттенков, которое способен передать монитор.

Сравнительные характеристики качества сканирования:

планшетные – до 5400 dpi; барабанные – до 14400 dpi; рулонные – до 800 dpi.

Устройства ввода-вывода информации

•Аудиокарта (звуковая плата).

•Модем – устройство для подключения к другим компьютерам по телефонной линии. Модемы выпускают во внешнем или внутреннем исполнении. Функционально они не отличаются, разве что внутренний модем занимает лишний разъём на материнской плате, а внутренний – какой-либо из портов ПК (LPT**или СОМ) и место на столе.

•Шлем виртуальной реальности – устройство, внешне напоминающее угловатый мотоциклетный шлём. В нём расположены мониторы для представления трёхмерного видеоизображения. Устройством ввода в шлеме являются датчики, отслеживающие перемещение головы пользователя в пространстве. Данные о перемещении обрабатываются ПК и соответствующим образом меняется картинка мира, наблюдаемая на мониторах шлема.

•Карта обработки видеоизображений. Это устройство применяется для монтажа видеопродукции. Через эту карту можно ввести видеоинформацию (с видеокамеры или используя телевизионный сигнал), обработать её на ПК, а затем вывести на видеоленту результат. В зависимости от качества и стандарта входного-выходного сигнала карты обработки изображений (видеобластеры) могут быть очень дорогими – профессиональными или сравнительно дешёвыми – для любителей.

5.8. Аудиосистемы ПК

Компьютерный звук

Современный компьютер должен быть оснащён звуковыми системами.

Звук – это распространяющееся в пространстве колебание давления воздуха. Ухо воспринимает звуковые колебания от 16 Гц до 20 кГц. Для записи звуковых сигналов в компьютер их необходимо преобразовать в цифровой формат (АЦП –

** Line Printer Port – Он же “параллельный порт”. Разъём на задней панели корпуса компьютера, предназначеный для подключения принтера, сканера, внешнего дисковода большой ёмкости.

68

аналоговый цифровой преобразователь). Для вывода необходимо обратное преобразование (ЦАП).

Обработка звука в компьютере включает в себя как цифровые, так и аналоговые компоненты. Современные цифровые платы воспроизводят широкий диапазон звуков. Помимо записанных в цифровом формате звуков, каждая аудиоплата может генерировать звуки с помощью синтезатора. Такие звуки называются MIDI-звуками.

Обычно аудиоплата состоит из трёх модулей:

1)блок цифровой записи, воспроизведения и обработки звука;

2)многоголосный частотный синтезатор звука, в состав которого часто входит интерфейс музыкальных инструментов;

3)встроенные интерфейсы внешних устройств, в том числе усилители.

Основные параметры

В аналого-цифровом преобразователе аналоговый сигнал после нормирова-

ния по амплитуде кодируется. То есть каждому моменту измерения по временной шкале ставится в соответствие цифровое значение мгновенной амплитуды сигнала. Таким образом, аналоговый звуковой сигнал представляется последовательностью чисел.

Частота, с которой сигнал оцифровывается, называется частотой дискретизации (Sampling Rate). Очевидно, что чем короче временные промежутки между отдельными измерениями, т. е. чем выше частота дискретизации, тем точнее описывается и затем воспроизводится звуковой сигнал. Обратное преобразование осуществляется с помощью цифро-аналогового преобразователя и реализуется достаточно просто.

Чем выше частота дискретизации, тем более естественным окажется воспроизводимый картой звук. Некоторые карты имеют различные частоты дискретизации при воспроизведении и записи звука: обычно это 44,1 кГц при воспроизведении стереосигналов, что соответствует стандарту звуковых компакт-дисков, и 22,05 кГц при записи.

Разрядность

Преобразование аналогового сигнала в цифровой код можно произвести только с какой-то степенью точности. Под разрешающей способностью аналогоцифрового преобразователя понимают наименьшее изменение аналогового сигнала, которое может привести к изменению цифрового кода. Например, 8- разрядный преобразователь может квантовать амплитуду сигнала на 256 (28) уровней, 16-разрядный – на 65536 (216) уровней. С увеличением разрядности
