Материал: 6

Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Информационные технологии

Кафедра Информационная безопасность

дисциплина «Сетевые технологии»

Лабораторная работа № 6

Выполнил:

Студент 3 курса

Проверил:

Москва 2021

Содержание

1 Цель работы 3

2 Задание на лабораторную работу 3

3 Ход лабораторной работы 3

3.1 Порядок выполнения лабораторной работы 3

3.2 Выполнение лабораторной работы 3

1. Цель работы

Изучение принципов динамической маршрутизации, настройка протоколов RIP v.1и RIP v.2.

2. Задание на лабораторную работу

Задание №1

Настроить протокол RIP v.1на маршрутизаторах Router2 и Router3.

Задание №2

Просмотрев таблицу маршрутизации Router3 перечислить подсети, полученные по протоколу RIP.

Задание№3

Как и почему изменилась таблица маршрутизации после перехода на RIP v.2?

3. Ход лабораторной работы

   1. Порядок выполнения лабораторной работы

1. Настройка интерфейсов маршрутизаторов

2. Включение протокола RIP v.1

3. Включение протокола RIP v.2

2. Выполнение лабораторной работы

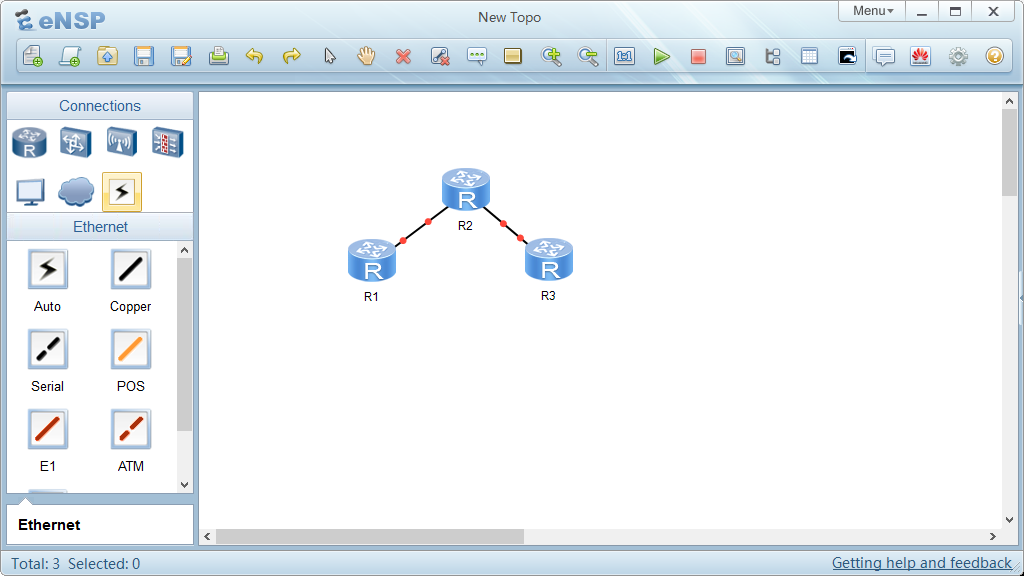

В программе eNSP построим следующую конфигурацию:

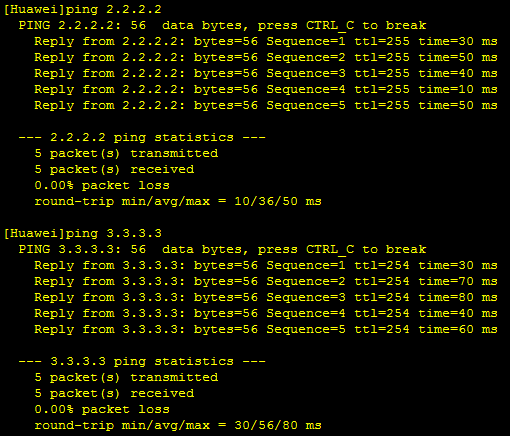

Первоначальная настройка IP-адресов на физических интерфейсах маршрутизаторов (Router1, Router2, Router3), а также на логическом интерфейсе Loopback. Проверим соединения командой ping:

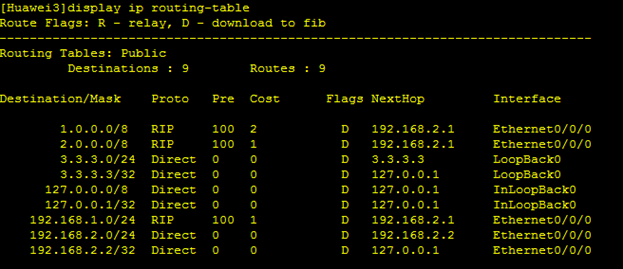

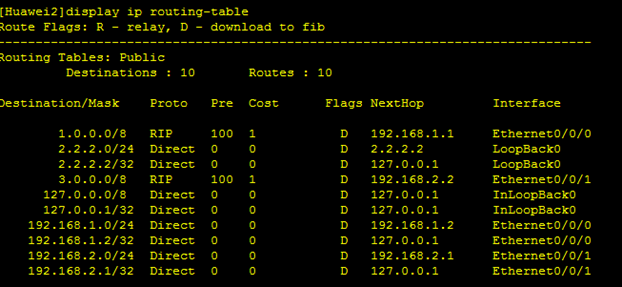

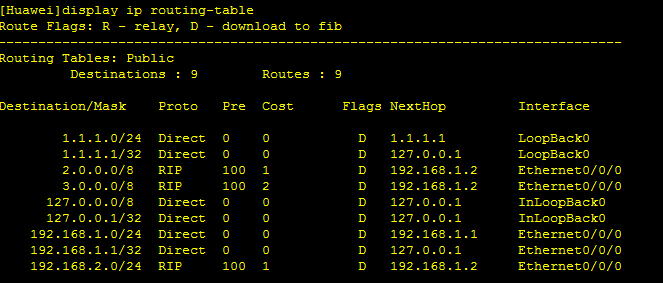

Настроим протокол RIP v.1 на маршрутизаторах и проверим таблицу маршрутизации:

Теперь проверим доступность соединений:

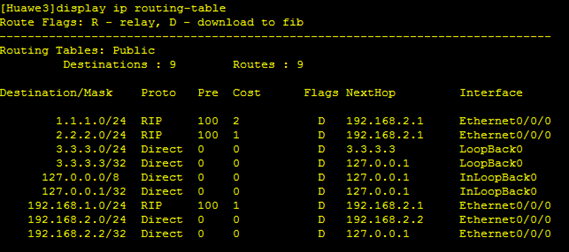

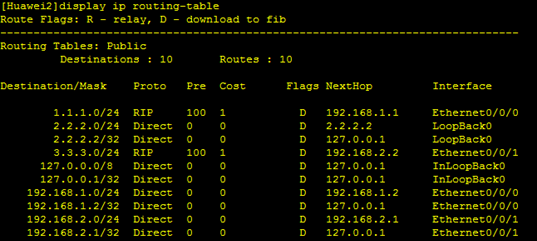

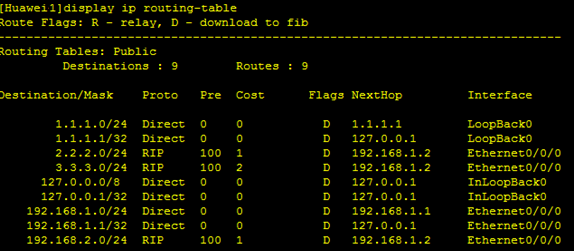

Теперь запустим протокол RIP v.2 и проверим его таблицу маршрутизации:

После перехода с протокола RIP v.1 на протокол RIP v.2 поменялись маски, то есть восьмерки изменились на число 24. Это произошло из-за того, что вторая версия RIP поддерживает бесклассовую адресацию и масок переменной длины (CIDR и VLSM).
