5 Подбор элементной базы для узлов прибора

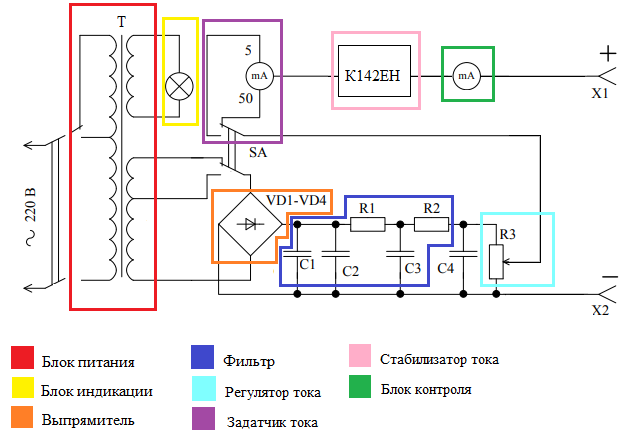

На рисунке 2 представлена принципиальная электрическая схема аппарата для электрофореза. Цветом выделены блоки.

Рисунок 2 – Принципиальная электрическая схема аппарата для электрофореза

Напряжение сети попадает на блок питания, представленный трансформатором (Т) с двумя вторичными обмотками. Вторая обмотка предназначена для блока индикации.

К первой обмотке подсоединен выпрямитель, реализуемый мостовой схемой на диодах (VD1 –VD4), после сглаживающий фильтр из трех конденсаторов (С1, С2, С3) и двух резисторов (R1 и R2), далее регулятор тока, основанный на потенциометре (R3). Роль задатчика тока играет переключение с одного диапазона на другой, которое производится при помощи коммутации отводов вторичной обмотки трансформатора (Т) при помощи переключателя (SA). Стабилизатор тока представлен микросхемой (К142ЕН) и блок контроля – амперметр. С помощью клемм (Х1, Х2) присоединяют провода от электродов, накладываемых на пациента.
