Материал: 7лаба
Вопрос 3. В чем сходство и в чем различие данных в 7.2.2 и 7.2.3?
Ответ:
U, В |
I0, мА |
f0, кГц |
Uc0, В |
R, Ом |
Q |
p, Ом |
L, Гн |
C, мкФ |
2 |
1,953 |
8,2 |
2,518 |
1 024,066 |
1,259 |
1 289,299 |
0,025 |
0,015 |
2 |
1,976 |
5,8 |
1,801 |
1 012,146 |
0,901 |
911,437 |
0,025 |
0,030 |
Исходя из вышеприведённых данных можно сделать следующие выводы:
Сходства: |
Различия: |
|
|

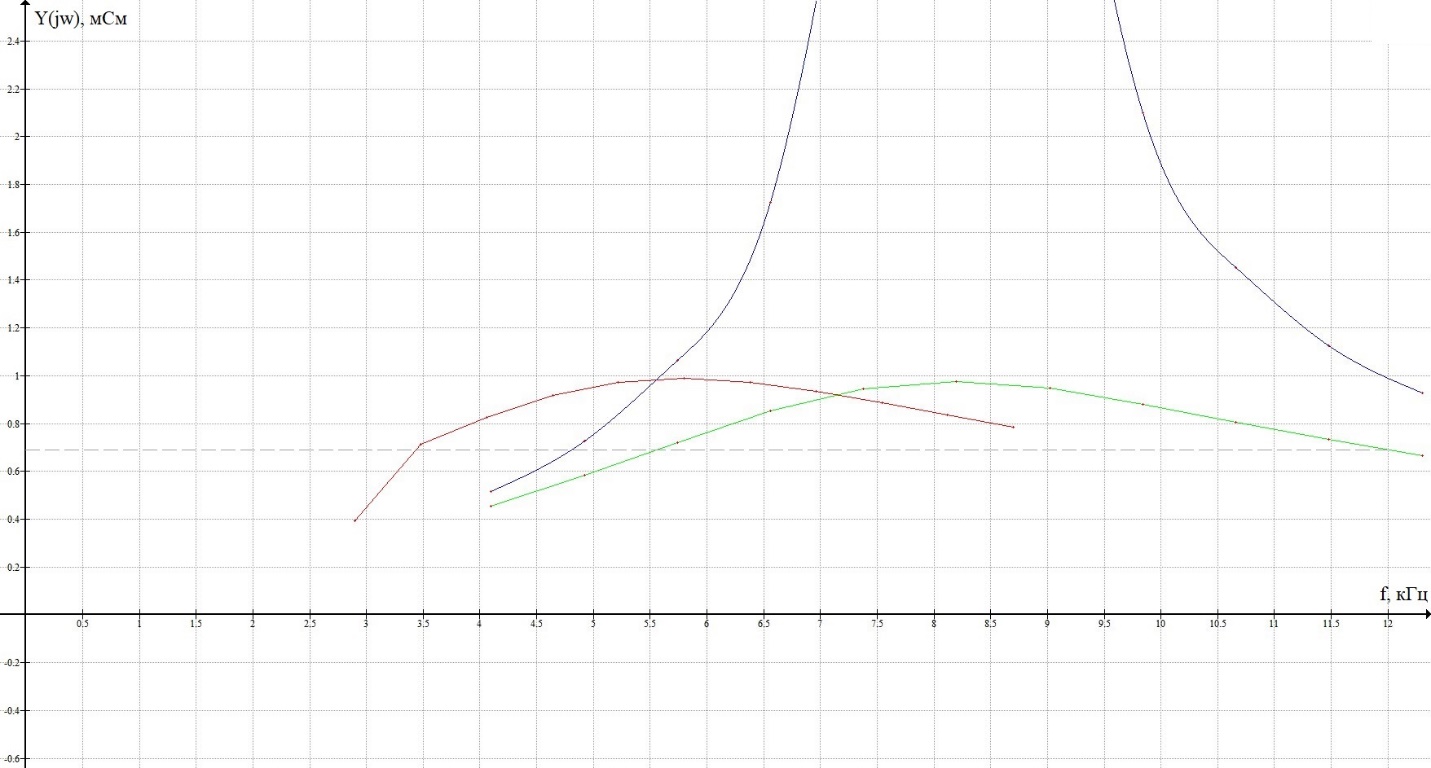

Рис. 1. АЧХ(
)
Рис. 2. Приближенный
график АЧХ(
)
Расчёт добротностей:

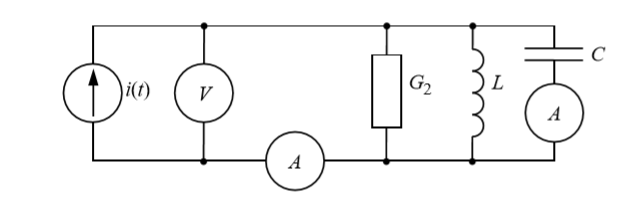

7.3.1) Исследование резонанса токов и АЧХ контура с малыми потерями
I, мА |
U0, B |
f0, кГц |
Ic0, мА |
Q |
G, См |
R = 1/G, Ом |
p, Ом |
L, Гн |
C, мкФ |
0,5 |
16,561 |
8,2 |
13 |
26 |
0,00003 |
33 122 |
1 273,923 |
0,025 |
0,015 |
f, кГц |
U, В |
|Z(jw)|, кОм |
4,10 |
0,305 |
0,61 |
4,92 |
0,429 |
0,858 |
5,74 |
0,628 |
1,256 |
6,56 |
1,017 |
2,034 |
7,38 |
2,163 |
4,326 |
8,20 |
16,561 |
33,122 |
9,02 |
2,344 |
4,688 |
9,84 |
1,235 |
2,47 |
10,66 |
0,856 |
1,712 |
11,48 |
0,663 |
1,326 |
12,30 |
0,546 |
1,092 |
Вопрос 4. Как, используя эквивалентные схемы цепи для 0, и 0, определить значения ачх на этих частотах и проконтролировать результаты эксперимента?
Ответ:
7.3.2) Исследование резонанса токов и АЧХ контура с большими потерями
I, мА |
U0, B |
f0, кГц |
Ic0, мА |
Q |
G, См |
R = 1/G, Ом |
0,5 |
2,915 |
8,2 |
2,260 |
4,520 |
0,00017 |
5 830 |
f, кГц |
U, В |
|Z(jw)|, кОм |
4,10 |
0,303 |
0,606 |
4,92 |
0,424 |
0,848 |
5,74 |
0,614 |
1,228 |
6,56 |
0,962 |
1,924 |
7,38 |
1,747 |
3,494 |
8,20 |
2,915 |
5,83 |
9,02 |
1,838 |
3,676 |
9,84 |
1,14 |
2,28 |
10,66 |
0,822 |
1,644 |
11,48 |
0,647 |
1,294 |
12,30 |
0,537 |
1,074 |
