Окончание табл.П.1.2

	0,10	0,869	0,878	0,882	0,884	0,884	0,885	0,885	0,885	0,885	0,886	0,886
	0,15	0,796	0,822	0,835	0,840	0,842	0,844	0,845	0,845	0,846	0,846	0,847
	0,20	0,700	0,752	0,781	0,792	0,797	0,800	0,802	0,804	0,805	0,806	0,806
	0,25	0,580	0,671	0,720	0,738	0,748	0,753	0,757	0,760	0,762	0,764	0,765
0,4∙Hн	0,30	0,476	0,581	0,652	0,680	0,694	0,703	0,710	0,713	0,718	0,720	0,722
	0,40	0,286	0,402	0,504	0,551	0,578	0,596	0,608	0,617	0,624	0,629	0,634
	0,50	0,160	0,254	0,360	0,418	0,455	0,480	0,498	0,513	0,524	0,533	0,540
	0,10	1,160	1,172	1,178	1,180	1,181	1,181	1,182	1,182	1,182	1,182	1,183
	0,15	1,071	1,106	1,125	1,131	1,134	1,136	1,137	1,138	1,139	1,139	1,140
	0,20	0,941	1,012	1,051	1,065	1,072	1,076	1,079	1,081	1,082	1,083	1,084
0,6∙Hн	0,25	0,807	0,917	0,985	1,009	1,022	1,030	1,035	1,039	1,042	1,044	1,046
	0,30	0,658	0,801	0,898	0,936	0,957	0,969	0,978	0,983	0,989	0,992	0,995
	0,40	0,400	0,562	0,705	0,771	0,832	0,832	0,849	0,862	0,872	0,879	0,886
	0,50	0,227	0,360	0,510	0,592	0,644	0,680	0,706	0,726	0,742	0,755	0,765
	0,10	1,357	1,370	1,377	1,379	1,380	1,381	1,381	1,382	1,382	1,382	1,382
	0,15	1,265	1,307	1,328	1,336	1,340	1,342	1,343	1,344	1,345	1,346	1,346
	0,20	1,133	1,218	1,265	1,282	1,290	1,295	1,299	1,301	1,303	1,304	1,306
0,8∙Hн	0,25	0,972	1,105	1,186	1,225	1,231	1,241	1,247	1,252	1,255	1,258	1,260
0,8∙Hн	0,30	0,800	0,973	1,092	1,138	1,163	1,178	1,188	1,195	1,201	1,206	1,210
	0,40	0,494	0,694	0,871	0,952	0,999	1,029	1,050	1,065	1,077	1,087	1,094
	0,50	0,249	0,395	0,560	0,650	0,707	0,747	0,775	0,797	0,815	0,829	0,840
	0,10	1,467	1,472	1,479	1,482	1,483	1,484	1,484	1,484	1,485	1,485	1,485
	0,15	1,378	1,423	1,447	1,455	1,459	1,461	1,463	1,464	1,465	1,466	1,466
1∙Hн	0,20	1,250	1,343	1,396	1,414	1,423	1,429	1,432	1,435	1,437	1,439	1,440
1∙Hн	0,25	1,084	1,233	1,324	1,357	1,374	1,385	1,392	1,397	1,401	1,404	1,406
	0,30	0,902	1,098	1,232	1,284	1,312	1,329	1,341	1,348	1,356	1,361	1,365
	0,40	0,569	0,799	1,003	1,096	1,150	1,184	1,209	1,226	1,240	1,251	1,260
	0,50	0,333	0,529	0,750	0,871	0,947	1,000	1,038	1,068	1,091	1,110	1,12

Табл. П.1.3.1. Привязка колонн к разбивочным осям

Коэффициенты k3 для определения опорной реакции Rb от действия горизонтальной силы TВ

n Iв ; HВ ; RВ k3 TВ .
Iн	H

54	54

y	λ						n
y	λ	0,05	0,10	0,20	0,30	0,40	0,50	0,60	0,70	0,80	0,90	1,00
		0,05	0,10	0,20	0,30	0,40	0,50	0,60	0,70	0,80	0,90	1,00
	0,10	0,965	0,968	0,969	0,969	0,970	0,970	0,970	0,970	0,970	0,970	0,970
	0,15	0,940	0,948	0,952	0,953	0,954	0,954	0,954	0,955	0,955	0,955	0,955
	0,20	0,908	0,924	0,933	0,936	0,937	0,938	0,939	0,939	0,940	0,940	0,940
0,2∙Hв	0,25	0,874	0,897	0,912	0,917	0,920	0,922	0,923	0,924	0,924	0,925	0,925
	0,30	0,839	0,869	0,890	0,897	0,902	0,905	0,906	0,907	0,909	0,910	0,910
	0,40	0,781	0,814	0,844	0,857	0,865	0,869	0,873	0,875	0,877	0,879	0,880
	0,50	0,745	0,771	0,800	0,817	0,827	0,834	0,839	0,843	0,846	0,848	0,851

Окончание табл.П.1.3

	0,10	0,931	0,936	0,938	0,939	0,939	0,940	0,940	0,940	0,940	0,940	0,940
0,4∙Hв	0,15	0,881	0,896	0,904	0,906	0,908	0,909	0,909	0,909	0,910	0,910	0,910
0,4∙Hв	0,20	0,821	0,848	0,866	0,872	0,875	0,877	0,878	0,879	0,879	0,880	0,880
	0,25	0,754	0,799	0,835	0,836	0,841	0,844	0,846	0,848	0,849	0,850	0,851
	0,30	0,688	0,744	0,783	0,798	0,806	0,811	0,814	0,816	0,818	0,820	0,821
	0,40	0,575	0,641	0,694	0,719	0,733	0,742	0,748	0,753	0,757	0,760	0,762
	0,50	0,511	0,559	0,613	0,634	0,661	0,674	0,683	0,690	0,696	0,700	0,704
	0,10	0,897	0,904	0,907	0,909	0,909	0,909	0,910	0,910	0,910	0,910	0,910
	0,15	0,826	0,846	0,857	0,860	0,862	0,863	0,864	0,864	0,865	0,865	0,865
	0,20	0,740	0,780	0,802	0,810	0,814	0,816	0,818	0,819	0,820	0,820	0,821
0,6∙Hв	0,25	0,647	0,707	0,743	0,757	0,764	0,768	0,771	0,773	0,775	0,776	0,777
	0,30	0,556	0,631	0,682	0,702	0,713	0,719	0,724	0,726	0,729	0,731	0,733
	0,40	0,407	0,483	0,558	0,590	0,609	0,621	0,629	0,635	0,640	0,644	0,647
	0,50	0,315	0,376	0,446	0,484	0,508	0,525	0,536	0,545	0,553	0,559	0,564
	0,10	0,865	0,873	0,877	0,878	0,879	0,879	0,880	0,880	0,880	0,880	0,880
	0,15	0,775	0,801	0,811	0,815	0,817	0,818	0,818	0,820	0,820	0,821	0,821
	0,20	0,669	0,215	0,740	0,749	0,754	0,757	0,758	0,760	0,761	0,761	0,762
0,8∙Hв	0,25	0,557	0,625	0,666	0,682	0,689	0,694	0,697	0,700	0,702	0,703	0,704
	0,30	0,448	0,533	0,590	0,613	0,624	0,632	0,637	0,640	0,643	0,645	0,647
	0,40	0,275	0,362	0,439	0,476	0,495	0,508	0,517	0,524	0,529	0,533	0,536
	0,50	0,170	0,235	0,308	0,351	0,373	0,391	0,403	0,413	0,421	0,427	0,432
	0,10	0,835	0,843	0,847	0,849	0,849	0,850	0,850	0,850	0,850	0,850	0,851
	0,15	0,730	0,755	0,767	0,771	0,773	0,774	0,776	0,776	0,776	0,777	0,777
	0,20	0,611	0,657	0,682	0,691	0,696	0,698	0,700	0,702	0,703	0,703	0,704
1∙Hв	0,25	0,489	0,556	0,597	0,622	0,619	0,624	0,627	0,6^0	0,632	0,633	0,634
	0,30	0,372	0,453	0,509	0,530	0,542	0,549	0,554	0,557	0,560	0,562	0,564
	0,40	0,195	0,274	0,344	0,376	0,394	0,406	0,414	0,421	0,425	0,429	0,432
	0,50	0,093	0,147	0,208	0,242	0,263	0,278	0,287	0,297	0,303	0,308	0,313

Табл.П.1.4. Размеры сечений

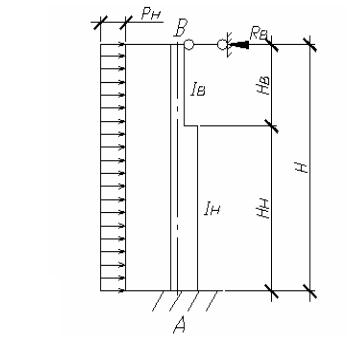

Коэффициенты k7 для определения опорной реакции Rb от действия горизонтальной равномерно распределенной нагрузки р, приложенной по всей высоте стойки RВ k7 p H .

λn

	0,10	0,20	0,30	0,40	0,50	0,60	0,70	0,80	0,90	1,00
0,10	0,3721	0,3736	0,3741	0,3744	0,3746	0,3747	0,3749	0,3749	0,3749	0,3750
0,20	0,3548	0,3657	0,3694	0,3714	0,3726	0,3734	0,3740	0,3744	0,3748	0,3550
0,30	0,2581	0,3418	0,3596	0,3649	0,3681	0,3704	0,3724	0,3733	0,3742	0,3750
0,40	0,3045	0,3291	0,3458	0,3553	0,3614	0,3657	0,3690	0,3714	0,3733	0,3750
0,50	0,2757	0,3125	0,3326	0,3454	0,3542	0,3604	0,3655	0,3693	0,3722	0,3750

Приложение 2

Указания по применению ПЭВМ

1. Проверка прочности проводится для расчетных усилий M и N. Считается, что армирование колонны подобрано в результате ручного счета и конструирования (например, для расчетного сечения любой части колонны – см. рис. П.2.1).

Аsлев Аsк Аsпр

a';a a';a h

Рис. П.2.1. Расчётное сечение

Аsлев; Аsк; Аsпр – площадь оперечного сечения соответственно левой, конструктивной и правой арматуры.

2. Учет влияния прогиба на несущую способность внецентренно сжатых элементов (п.3.24, здесь и далее ссылки на СНиП 2.03.0184*[2]) проводится при гибкости l0/i > 14, где l0 – см. табл. 32, i – радиус инерции, равный 0,289∙h.

Для учета влияния прогиба в табл. П.2.1 определяются параметры линейной зависимости Ncr – (Аsлев + Аsпр) для каждого выбранного сочетания расчетных усилий M, N и данные для проверки на ЭВМ, обязательно в таблице приводить вычисления.
