Табл.П.2.1. Учёт влияния прогиба

e0 M /N

Mдл

Nдл

Примечание. M и Mдл заносятся со своим знаком;

Mдл, Nдл – усилия от постоянной нагрузки; знаки в формуле по определению M1 и Mtot соответствуют знаку M; Mдл – со своим знаком; Es в МПа; l0, h0, a', b, h в см; Es /Eb ; Аsлев, Аsпр в см2; e` − расстояние от уровня приложения N рассматриваемого сечения до наиболее сжатой грани сечения.

58

3. Проверка прочности прямоугольного сечения проводится для каждого из выбранных сочетаний усилий (два сочетания).

Подготовка исходных данных проводится в соответствии с инструкцией по пользованию программой расчета на ЭВМ “Расчет прочности нормальных сечений железобетонных конструкций”

(RNS).

В исходные данные для каждого сечения (см. бланк) заносятся:

−0 – в графах hf ,hf ,Mr ,My, sp, sp, sp, sp,b0;

−1 – в графах Fp, , ;

− h,b,bf b,bf b − в см, параметры сечения;

−Rb – в кгс/см2, табл.13 п.2.13, с умножением на b2 =1,1;

−sc,u – в кгс/см2 и – см. п.3.12;

−N – число i-х рядов арматуры, параллельных сжатой грани (для примера на рис.1 N=3);

−Ns = N – по расчетному продольному сжимающему усилию, в кгс, конкретного сочетания со знаком «−» ;

−e` – из табл.1, для соответствующего сочетания, в см;

−h0i – расстояние i-го ряда арматуры до наиболее (для конкретного сочетания) сжатого волокна в см (см. пример рис.П.2.2);

−Аsi – площадь поперечного сечения арматуры i-го ряда, в см2;

−Rs, Rsc – в кгс/см2,табл.22, пп.2.26, 2.27.

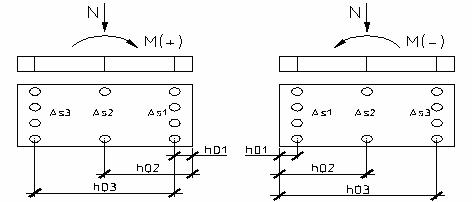

Рис. П. 2.2. Расчётное сечение

59

Программа RNS − исходные данные

Для каждого сочетания усилий делается распечатка исходных данных и результатов расчета.

60

Проектирование предварительно напряжённых стропильных балок двутаврового сечения

В связи с тем, что чрезмерные прогибы стропильных балок могут нарушать условия нормальной эксплуатации мостовых кранов, предельные прогибы балок должны ограничиваться не только эстетико-психологическими (учитываются постоянные и временные длительные нагрузки), но и технологическими (учитываются постоянные, временные длительные и кратковременные нагрузки) требованиями [3].

Для снижения трудоемкости вычислений привлекается расчетная программа RDT2, разработанная кафедрой строительных конструкций.

Цели привлечения программы на ЭВМ:

−проверка правильности ручного расчета при проектировании трещиностойкости (в том числе величины раскрытия нормальных трещин);

−определение прогибов как от постоянных и длительных, так и от постоянных, длительных и кратковременных нагрузок;

−корректировка величины σsp и Rbt, а при необходимости и Asp, при дефиците жесткости и трещиностойкости.

Подготовка исходных данных проводится на основании

инструкции по использованию программой на ЭВМ «Проверка деформативности и трещиностойкости железобетонных конструкций» (RDT2). Рассчитываемая балка переменной высоты с двутавровым поперечным сечением. Прогибы конструкции определяются по кривизнам в четырех (включая опорное и в середине пролета) расчетных сечениях; трещиностойкость проверяется в среднем сечении балки.

В исходных данных (рис.П.2.3 и бланк исходных данных, при наборе необходимо слева оставлять пробел) проставляются:

−«0» – в графах Es2 ,E's2, Rs,ser2, BБ1 ,ДОП, КОН, Т8, Т9, φℓ ;

−MW ,Mtot , Mf (для сечения 1); a2 ; a'2 ; As2 ; A's2(для сечений 1,2,3 4);

−«1» - в графах k , k1 ; BБ , φb2k ; φlok ;

− 8 =350; b1 =0,85; 1 =1,8; b =0,9; n=4; b2 =2; =0,15; ls =0,8;

k =0,45;

−asp,as1, as2 − см. рис. П. 2.3 (в см);

−d – диаметр высокопрочной арматуры в мм;

61

b'f

a'1

h'1

1.2.3.4

ap

bf as1 , as2 , a1

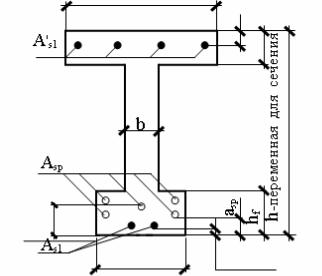

Рис.П.2.3. Расчётное сечение

− в графах Esp ,Es1, E's1, Eb − соответственно модули упругости высокопрочной, обычной нижней, верхней арматуры (в кгс/см2, данные под чертой табл.29 СНиП 2.03.01-84*[2]) и начальный модуль упругости бетона (в кгс/см2, данные под чертой табл.18 СНиП 2.03.01-84*[2]), подвергнутого тепловой обработке при атмосферном давлении;

− Rs,sersp , Rs,ser1 − соответственно нормативные сопротивления

высокопрочной и обычной нижней арматуры (в кгс/см2, данные под чертой табл.19, 20 СНиП 2.03.01-84*[3]);

− sp − предварительное напряжение высокопрочной арматуры (в кгс/см2) с учетом первых пяти потерь табл.5 СНиП 2.03.01-84*[2];

− Rb,ser , Rbt,ser − нормативное сопротивление бетона

соответственно сжатию, растяжению (в кгс/см2, данные под чертой табл.12 СНиП 2.03.01-84*[2]);

−Rbp − передаточная ( принятая при ручном счете или обычно 70

%от проектной) кубиковая прочность бетона, для 70 % − Rbp = 0,7∙В

/ (0,7786 ∙ 0,0981), округляемая до целого числа; здесь В – выбранный класс бетона;
