Материал: BELKA
|
Розв’язування: |
|
1. Запуск програми |
BELKA → exe |
|
2. Створення нового завдання |
Plik → Nowy |
|

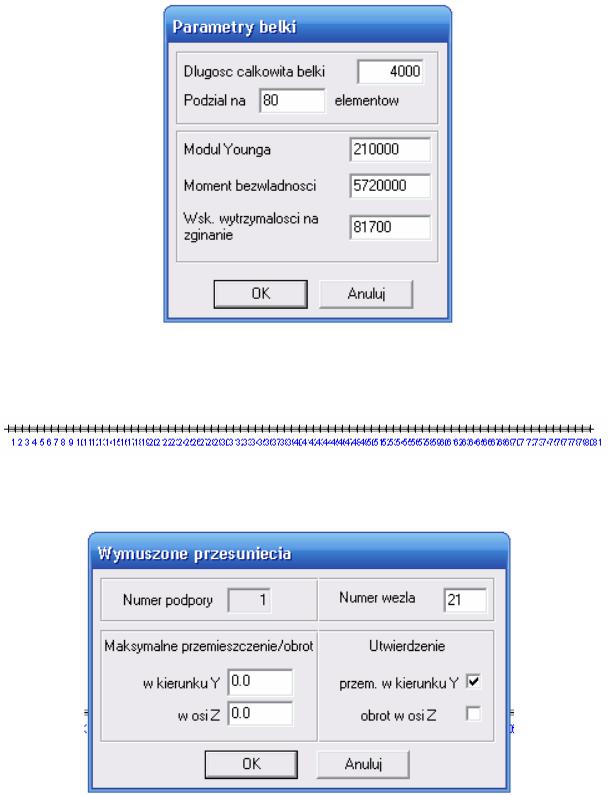

Задання довжини балки, |
кількості скінченних елементів, модуля |
|
Юнга матеріалу, моменту інерції та моменту опору перерізу балки.
Натискаємо Ok і отримуємо скінченно-елементне представлення осі балки

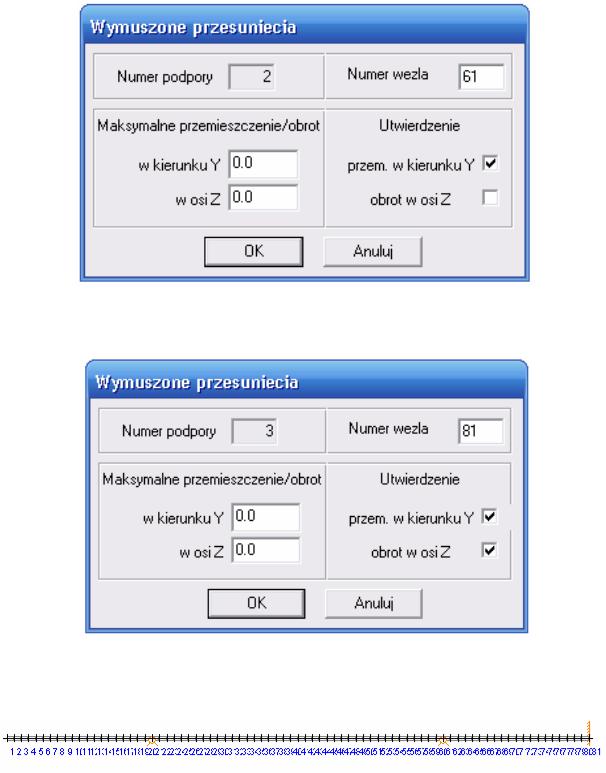

3. Створення опор закріплення балки |
Dodaj → Podpore |
6
Натискаємо Ok .
Натискаємо Ok .
Натискаємо Ok .

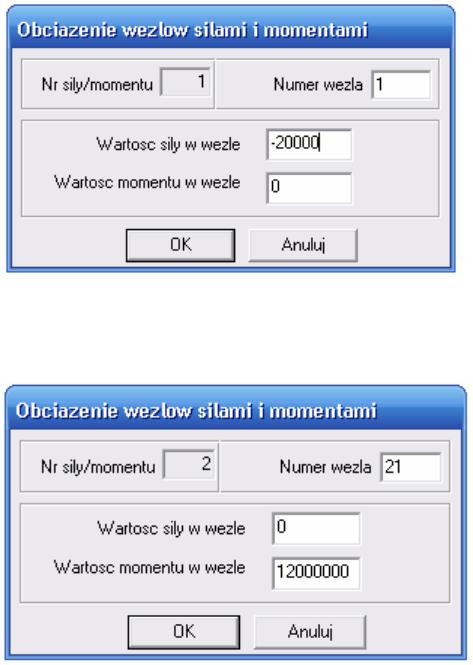

4. Задання прикладеного навантаження Dodaj → Sile Задання скупченої сили Dodaj → Sile
7
Натискаємо Ok .
Задання згинального моменту Dodaj → Sile
Натискаємо Ok .

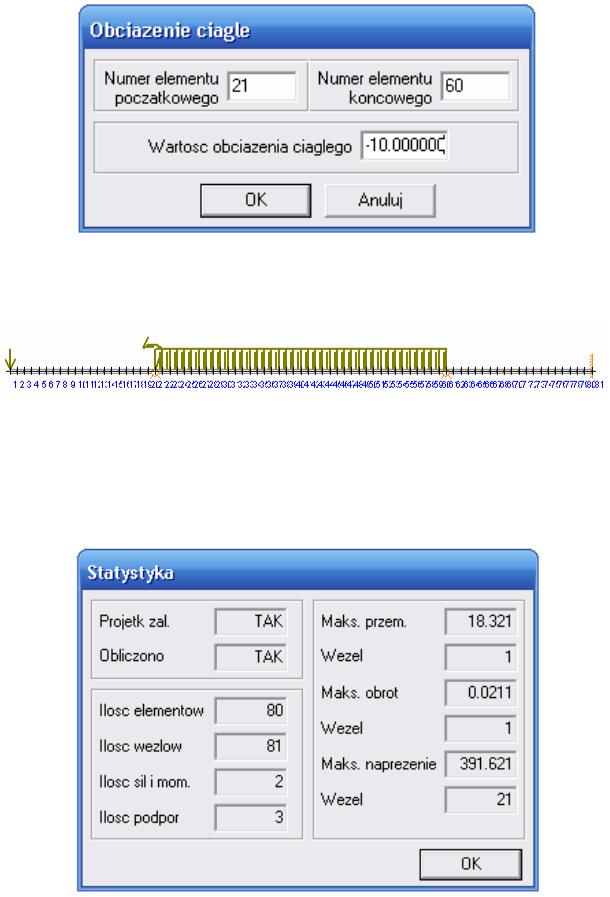

Задання розподіленого навантаження Dodaj → Obciazenie ciagle
8
Натискаємо Ok .
5. Задання рахунку |
Obliczenia → Oblicz |
|
6. Показ статистичних даних рахунку |
Obliczenia → Statystyka |
|
9

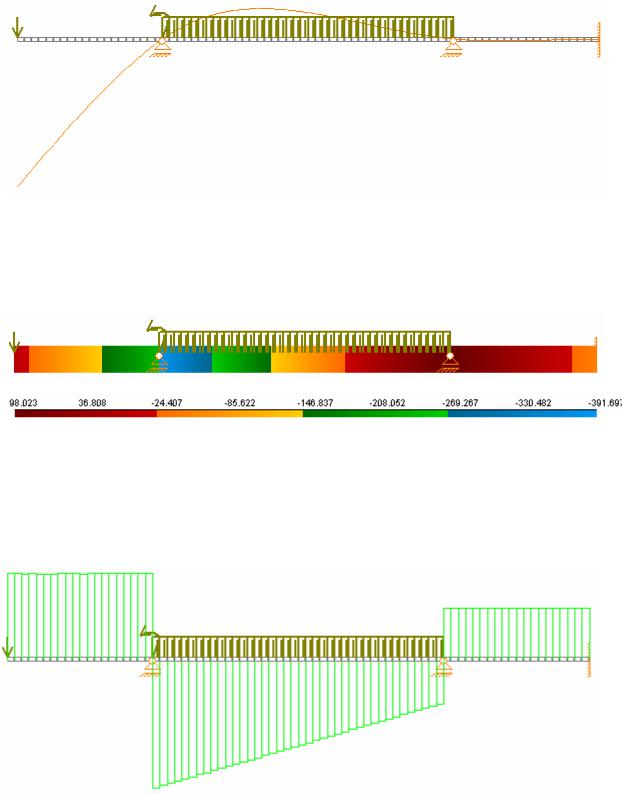

7. Графічне зображення результатів розрахунку: епюра прогинів балки Widok → Ugiecie balki
розподіл нормальних напружень вздовж осі балки
Widok → Naprezenia
епюра поперечних сил Widok → Wykres sil tnacych
У випадку грубого скінченно-елементного розбиття еп поперечної сили на ділянці з розподіленим навантаженням має ступінчастий вигляд ;
10
