Введение

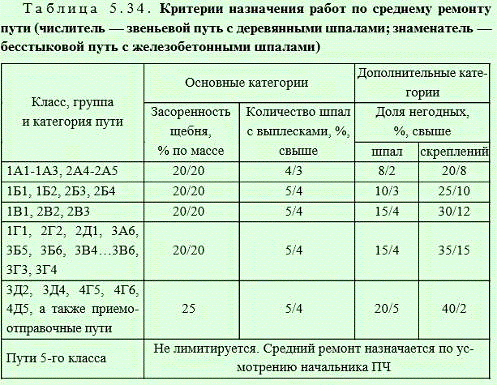

Средний ремонт пути предназначен в основном для оздоровления балластной призмы за счет сплошной очистки щебеночного балласта на глубину от 25 до 40 см, зависящую от класса пути и вида балласта . Ремонт назначают в соответствии с критериями, где не требуется изменять отметку пути или ее изменение не потребует срезки балластной призмы.

Средний ремонт с глубокой очисткой балластной призмы может назначаться на участках 1, 2-го класса, где до этого был выполнен капитальный ремонт пути с укладкой новых материалов без глубокой очистки щебня.

При среднем ремонте выполняют: оздоровление стыков с правкой искривлённых концов рельсов и их наплавкой; замену негодных шпал и скреплений, добавление (при необходимости) в путь балласта; снятие пучинных карточек при деревянных шпалах; регулировку или разгонку стыковых зазоров; сплошную выправку пути с восстановлением проектных отметок; смазку и закрепление закладных и стыковых болтов; выправку проектных очертаний круговых и переходных кривых; ремонт переездов; очистку кювета и других водоочистительных сооружений; планировку обочин; шлифовку рельсов

1. Обоснование необходимости проведения среднего ремонта пути

.1 Характеристика ремонтируемого пути

Участок ремонта двухпутный, электрофицированный, оборудованный автоблокировкой относиться к 1 или 2 классу пути.

В плане линия имеет 80% прямых и 20 % кривых. На протяжение 80% участка путь уложен на 6-ти метровой насыпи, на 20%- выемках и нулевых местах.

Состояние пути до ремонта :

рельсы типа Р65, длиной 25м;

накладки четырехдырных

промежуточные скрепления костыльное,

шпалы деревянные 1872шт. на 1 км пути;

изолирующие стыки - клееболтовые;

балласт щебеночный, загрязненный 35%

размеры балластной призмы превышают размеры, предусмотренные поперечными профилями.

Состояние пути после ремонта:

конструкция верхнего строения пути остается без изменения;

толщина чистого балластного слоя под шпалой составляет 25 см;

размеры балластной призмы по ширине плеча приведены в соответствии с типовыми поперечными профилями;

отметки продольного профиля пути понижены на 5 см по отношению к соответствующим до ремонта.

Опоры контактной сети в выемках установлены за кюветом.

.2 Условия производства работ

Подготовительные работы

Объем основных работ, подлежащих выполнению на 1 км пути,

Очистка щебеночного балласта от засорителей - 1000м. пути

Укладка в путь щебеночного балласта- 300 м

Замена деревянных шпал- 440 шт

Сплошная проверка и замена отдельных дефектных скреплений пути- 1000м

.2 На лечение ЗП и работу малых мостов предусматриваются затраты в размере до 10% общих затрат на средний ремонт пути, но не менее 15 чел-дней на 1 км пути.

.3 Очистка рельсов и скреплений от грязи производиться: рельсоочистительной машиной РОМ-3 в подготовительный период под прикрытием основного «окна», одновременно на нескольких участках работ.

.4 Для обеспечения бесперебойной работы щебеноочистительной машины, перед ее работой балласт рыхлиться в шпальных ящиках в местах выплесков в объеме до 7 %.

.5 Шпалы и скрепления предварительно выгружаются на базе, а затем доставляются на перегоны. Шпалы перевозятся на четырехосных платформах и выгружаются в ручную.

Скрепления перевозятся в контейнерах и выгружаются краном дрезины ДГКу.

.6 Замена негодных шпал производиться в «окно» перед работой машины СЧ-600.

.7 Поправка шпал по эпюре производиться на участке отделочных работ перед выправкой пути машиной ВПР-02.

.8 Счистка загрязненного щебня производиться щебнеочистительной машиной СЧ-600, а в местах препятствий для работы машины вручную. Затраты труда на эти работы технологическим процессом предусмотрены.

.3 Производственный состав

Средний ремонт пути выполняется специальной колонной, входящей в состав ПМС.

Колонна состоит:

Цех подготовительных, основных отделочных работ -31 человек.

Цех по обслуживанию машин и механизмов основного производства.

Итого:

Цех подготовительных, основных отделочных работ состоит из бригад численностью:

Бригада №1 -- 10 человек

Бригада №2 --- 12 человек

Бригада №3 -- 9 человек

Руководящий и обслуживающий персонал:

Дорожный матер -2 человека

Бригадир пути - 3 человека

Сигналист - 8 человек

Оператор путеизмерительной тележки 1 человек

Итого: 15 человек

Состав цеха по обслуживанию машин и механизмов основного производства

2. Организация работ

Работы по среднему ремонту пути делятся на подготовительные, основные и отделочные.

Выполняются эти работы в следующем порядке.

- рельсоочистительная машина РОМ;

- машина СМ-2 для уборки мусора;

- мотовоз МПТ для доставки и перегрузки шпал, скреплений и др. материалов;

- машина МСШУ для смены шпал;

- щебнеочистительный комплекс ЩОМ;

- машина для выправки и подбивки пути ВПР;

- стабилизатор пути ДСП;

- планировщик балласта ПБ;

- струг СС для срезки обочины;

- хоппер-дозаторы;

- электробалластёр;

- рельсошлифовальный поезд.

2.1 Подготовительные работы

Подготовительные работы выполняются на производственной базе и на перегоне.

На производственной базе с подвижного состава выгружаются скрепления и железобетонные шпалы; затем грузятся на платформы для вывоза на перегон, выгружаются старогодные шпалы и скрепления.

На перегоне машиной РОМ-3, которую обслуживают 3 машиниста, очищают рельсы и скрепления от грязи на протяжении 2181 м, монтеры пути бригады №1 разбирают постоянный переездный настил с укладкой временного, снимают путевые пикетные знаки, размечают оси шпал по эпюре на фронте работ протяжением 2202 м.

Работы по замене дефектных шпал.

С прибывшего на место работ комплекса в составе мотовоза МПТ, платформы УП-2 с деревянными шпалами и специальной платформы ПМ выгружается машина МСШУ. Мотовоз МПТ, обслуживаемы 2-мя машинистами и 3-мя монтерами пути бригады №2 с платформой УП-2 продвигаются по фронту работ и производят выгрузку шпал по местам смены на участке протяженностью 2202 м.

Замену дефектных шпал производит машина МСШУ. Обслуживают машину 1 машинист и 9 монтеров пути бригады №2 (Приложение №2). При необходимости на заменяемых шпалах из хоппер-дозаторов выгружается недостающий щебень.

Следом машина МПРС подбивает вновь уложенные шпалы и подбивает шпалы в зоне выправленных стыков. Затем мотовозом МПТ на платформу грузятся сменные шпалы и вывозятся с перегона.

Работы по замене дефектных скреплений.

Краном мотовоза МПТ на участке 900 метров выгружаются контейнеры со скреплениями, после чего 31 монтер пути бригад №1, 2, 3 на данном фронте меняют дефектные скрепления. В конце дня замененные скрепления грузятся в контейнеры и мотовозом вывозятся с перегона. При замене дефектных скреплений снимают регулировочные прокладки.

.2 Основные работы

Работы по очистке щебеночного балласта машиной СЧ-1200.

Работы по очистке балласта с послойным распределением и уплотнением очищенного щебня на участке протяжением 2202 м выполняются машинным комплексом в <<окна>> продолжительностью 8 часов в течение 3-х дней.

До закрытия перегона 6 монтеров пути бригады №4 подготавливают место для зарядки машины СЧ-1200, разбирают временный переездный настил.

После закрытия перегона на участок работ прибывает хозяйственный поезд, состоящий из локомотива, 2-х составов СЗ-240-6 щебнеочистительной машины СЧ-1200 с тягового-энергетической установкой (ГЭС).

После снятия напряжения с контактной сети и отсоединения заземления опор от рельсовой нити, в путь заряжается выгребное устройство машины СЧ-1200. При зарядке на подпутную балку выгребной цепи в обязательном порядке устанавливается защитный экран, препятствующий пересыпанию через неё загрязненного балласта.

По окончанию зарядки комплекс приступает к работе.

Очистка щебеночного балласта производится на глубину 60 см под шпалой при ширине захвата 5,2 м. (Приложение №1) На выровненную и уплотненную поверхность среза с уклоном 0,04 в полевую сторону укладывается разделительный слой из геотекстиля.

На СЧ-1200 применена двухэтапная очистка балласта. На 1-м этапе (на грохоте №1) отделяются фракции мельче 40мм. Щебень фракции больше 40 мм укладывается в верхний слой балластной призмы, частицы менее 40 мм подаются на грохот №2 (2-й этап очистки балласта), где выделяются засорители (фракции мельче 25 мм), которые удаляются в состав для засорителей. Для их уборки используются два состава СЗ-240-6, после загрузки первого состава, засорители перегружаются во второй состав, который транспортирует их к месту выгрузки (в основание насыпи).

Годный мелкий щебень (25-40 мм) после 2-го этапа очистки укладывается на поверхность среза, разравнивается шнековым планировщиком и уплотняется вибраторами СЧ-1200.

Для обеспечение толщины нижнего слоя очищенного балласта 20 см необходимо осуществлять:

подъем рельсошпальной решетки (с помощью ПРУ- подъемно-рихтовочного устройства) на 30-50 мм;

работу автоматизированной системы <<Вектор>>, обеспечивающую управление процессами распределения очищенного щебня крупных и мелких фракций, перемещение транспортером отвода очищенного щебня (имеющим продольную перегородку для размещения различных фракций) крупного и мелкого щебня в бункер-накопитель, из которого мелкие фракции укладываются на поверхность среза, а крупные зерна направляются в специальный бункер, откуда они подаются на нижний уплотненный слой мелкого щебня;

подъем шнекового механизма, распределяющего очищенный щебень для его последующего уплотнения, до образования минимального зазора 50 мм между подошвой и верхней зоной шнека;

периодический контроль (механиком СЧ-1200) положения, шнекового распределителя, работоспособности системы <<Вектор>> с целью обеспечения достаточности щебня для формирования нижнего слоя;

После окончания работы машины СЧ-1200 приводится в транспортное положение и отправляется на станцию.

Вслед ща работой щебнеочистительной машины СЧ-1200 два монтера пути поправляют шпалы по меткам.

монтера пути бригады №4 и 2 машиниста выгружают щебеночный балласт из хоппер-дозаторов на фронте работ 734 метров.

Машины ВПО-3000 производит подъемку и выправку пути. Обслуживает машину ВПО-3000 7 машинистов. 2 монтера пути бригады №4 и 2 машиниста выгружают новый щебень.

Машины ВПР-02, которую обслуживают 3 машиниста, подбивает и выправляет путь в плане и профиле.

Динамический стабилизатор уплотняет и стабилизирует балластную призму. Стабилизатор обслуживает 2 машиниста.

Перераспределение балласта и оправку балластной призмы выполняет планировщик, обслуживаемый 4 машинистами.

После окончания работ по очистке и стабилизации пути, проверке состояния пути на всем участке, перегон открывается для движения первых одного-двух поездов со скоростью не более 25км/час, а последующих - согласно состоянию пути.

.3 Отделочные работы

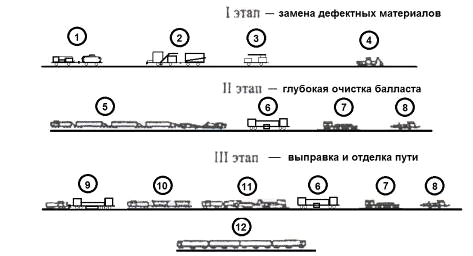

После выполнения основных работ по очистке балласта, производятся выправочные и отделочные работы. (Приложение №4)

За пять дней на участке 2202 м грейферное установкой атомотрисы АГД-1М в комплекте с прицепом УП-4, которую обслуживают 2 машиниста, убирают лишний балласт у опор контактной сети.

Следом машины ВПР-02 производит выправку пути в плане и профиле. Динамический стабилизатор уплотняет щебень, планировщик перераспределяет балласт и исправляет балластную призму.

Закончив выправочные работы, машины ВПР-02, ДСП, ПБ переезжаю на соседний участок и выполняют выправочные работы на участке очистки щебеночного балласта.

.4 Перечень потребных машин, механизмов, путевого инструмента для проведения среднего ремонта звеньевого пути

Путевые машины

Путевой инструмент
