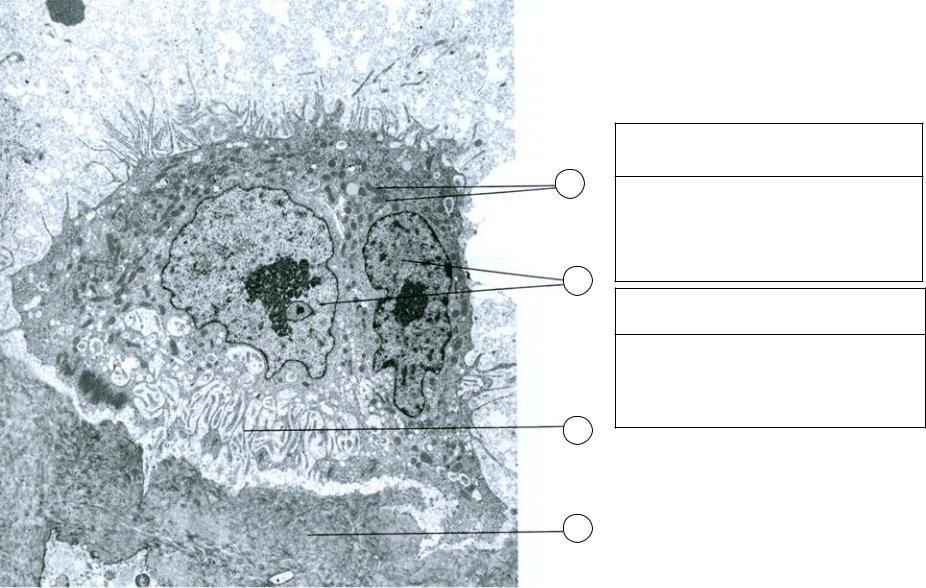

Остеокласт (электронное микрофото)
11 – митохондрии
2 – ядра
3 – гофрированная каёмка
4 – костный матрикс
2
Electron micrograph of an osteoclast
1 – mitochondria
2 – nuclei
3 – ruffled borders
4 – bone matrix
3
4

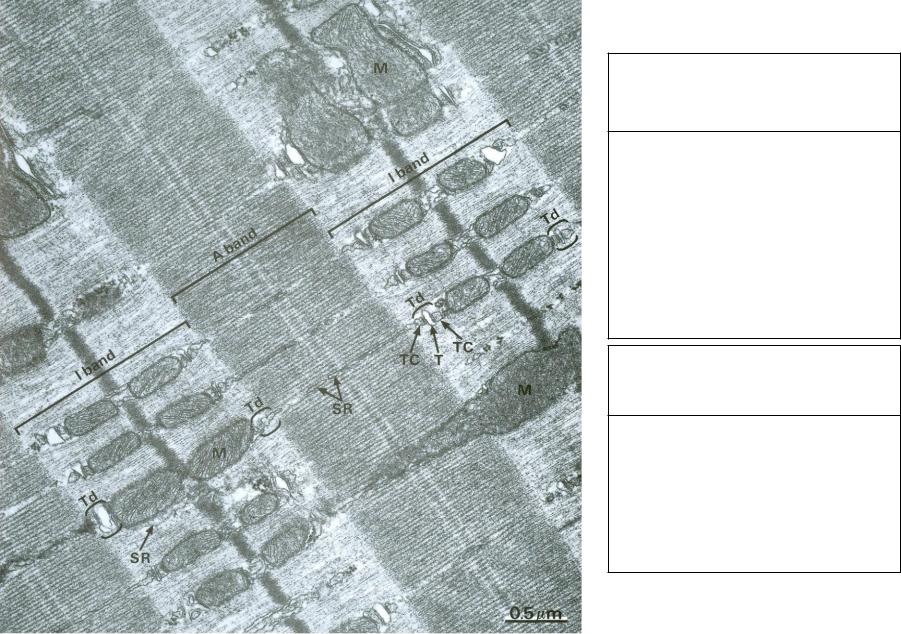

Скелетное мышечное волокно
(электронное микрофото x 33000)
A band – анизотропный диск I band – изотропный диск Td – триада
TC – терминальная цистерна T – поперечная трубочка
SR – саркоплазматический ретикулум
M – митохондрия
Skeletal muscle fiber
(electron micrograph x 33,000)
A band – anisotropic band I band – isotropic band Td – tubular triads
TC – terminal cisternae T – transverse tubule
SR – sarcoplasmic reticulum M – mitochondrion

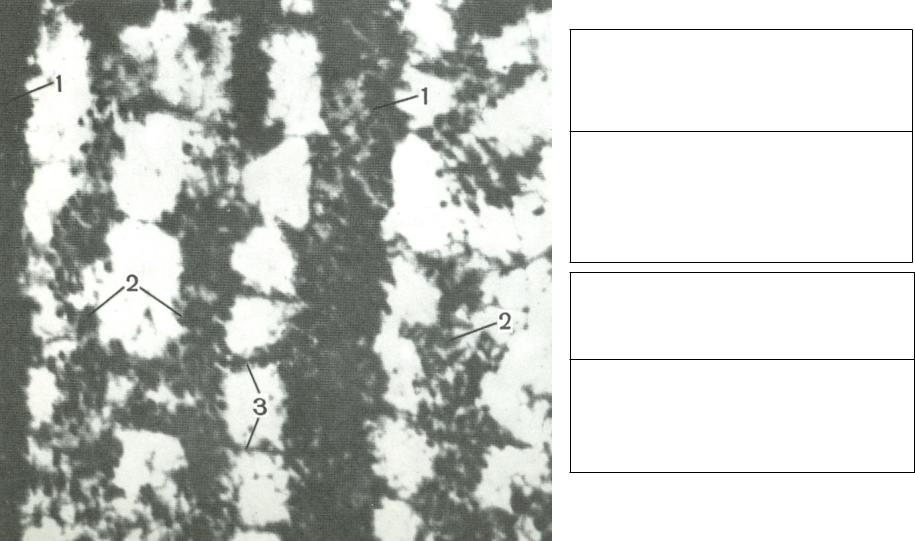

Взаимоотношения между тонкими и толстыми миофиламентами
(электронное микрофото х 900000)
1 – толстые (миозиновые) мроссияиофиламенты 2 – тонкие (актиновые) миофиламенты
3 – актомиозиновые мостики
Interrelations between thin and thick myofilaments
(electron micrograph х 900,000)
1 – thick myofilaments
2 – thin myofilaments
3 – actin-myosin cross bridges

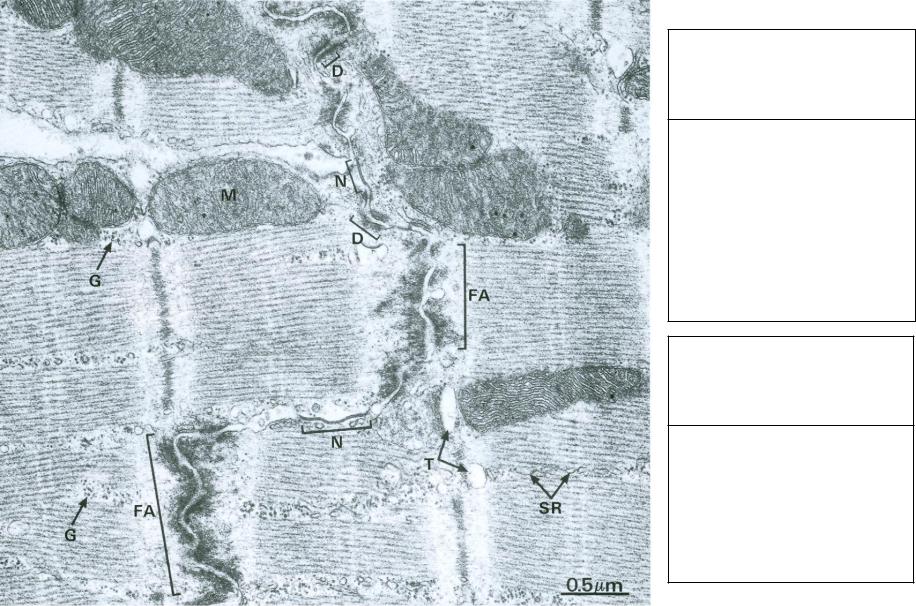

Вставочный диск между кардиомиоцитами
(электронное микрофото x 31000)
D – десмосомы
N – щелевидное соединение (нексус)
FA – плотный контакт
T – поперечная трубочка SR – саркоплазматический ретикулум
M – митохондрия
G – гранулы гликогена
Intercalated disc between cardiac myocytes
(electron micrograph x 31,000)
D – desmosomes
N – gap junctions (nexus) FA – fascia adherens
T – transverse tubule
SR – sarcoplasmic reticulum M – mitochondrion
G – glycogen granules
|
|
|
|
|

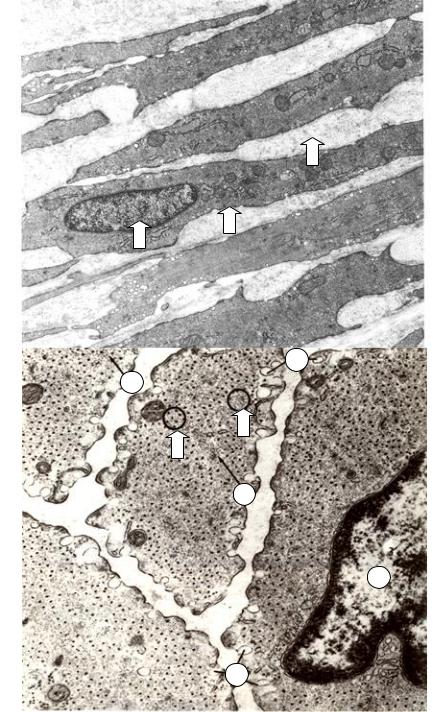

Гладкие миоциты |
|
|
|
|
|
|
|
|
|
|
A. Гладкие миоциты на продольном срезе |
|
|
|
|
|
|
(электронное микрофото ): |
|
3 |
1 – ядро |
|||
|
|
|
|
2 – саркоплазма |
|
|
|
|
|
3 |
– эндомизиум |
|
2 |
B. Гладкие миоциты на поперечном срезе |
|||
|
1 |
|
(электронное микрофото х 34000): |
||
|
|
|
|
|
|
|
|
|
|
1 |
– толстые миофиламенты |
|
|
|
|
2 |
– тонкие миофиламенты |
|
|
|
|
3 |
– промежуточные филаменты |
|
А |
|
|
||
|
|
4 – кавеолы |
|||
|
|
|
|
5 – ядро |
|
|
4 |
||||
|
|
|
|||
|
3 |
|
Smooth myocytes |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
A. Electron micrograph of smooth myocytes |
|||
|
1 |
|
in longitudinal section: |
||
|
|
|
|
1 |
– nucleus |
|
3 |
2 |
– sarcoplasm |
||
|
3 – endomyisium |
||||
|
|
|
|
||
|
|
|
|
|
B. Smooth myocyte in cross section |
|
|
|
|
|
(electron micrograph х 34,000): |
|
5 |
1 |
– thick myofilaments |
||
|
|
|
|
2 |
– thin myofilaments |
|
|
|
|
3 |
– intermediate filaments |
|
|
|
|
4 |
– caveolae |
|
|
|
4 |
5 |
– nuclei |
|
