Материал: M_laba_2
Нижегородский Государственный Технический Университет
Имени Р.Е.Алексеева
Кафедра “Теоретическая и общая электротехника”
Отчет по лабораторной работе №2
“Трехфазный синхронный генератор”
Выполнили:
Симагин М. Федоров К. Петухов Н. Муравьев В. Чернигин Е.
Проверил:
Кралин А.А.
Нижний Новгород
2021 г.
Цель работы: ознакомиться с трехфазным синхронным генератором и исследовать его характеристики

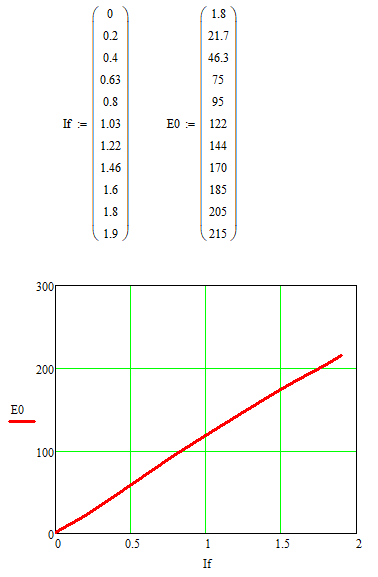

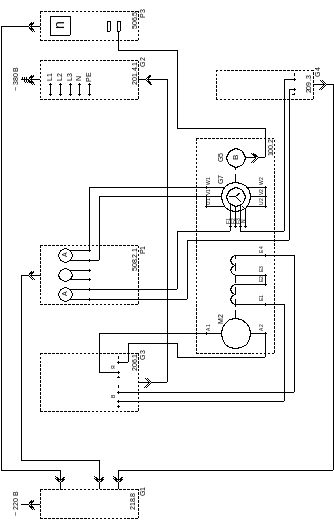

1. Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора
If – ток возбуждения синхронного генератора E0 – ЭДС синхронного генератора
If, A |
0 |
0,2 |
0,4 |
0,63 |
0,8 |
1,03 |
1,22 |
1,46 |
1,6 |
1,8 |
1,9 |
E0, B |
1,8 |
21,7 |
46,3 |
75 |
95 |
122 |
144 |
170 |
185 |
205 |
215 |

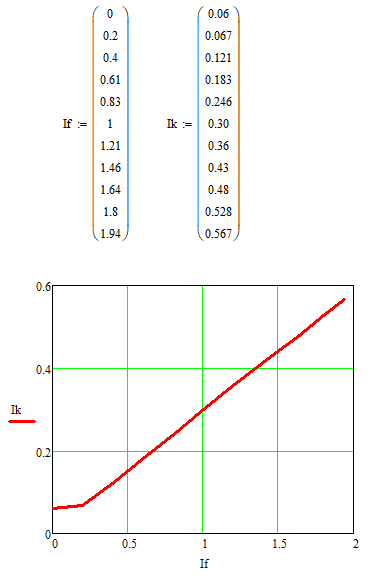

2. Снятие характеристики короткого замыкания IК=f(If) трехфазного синхронного генератора
If – ток возбуждения синхронного генератора
IK – ток статорной обмотки синхронного генератора
If, A |
0 |
0,2 |
0,4 |
0,61 |
0,83 |
1 |
1,21 |
1,46 |
1,64 |
1,8 |
1,94 |
IK, A |
0,06 |
0,067 |
0,121 |
0,183 |
0,246 |
0,30 |
0,36 |
0,43 |
0,48 |
0,528 |
0,567 |

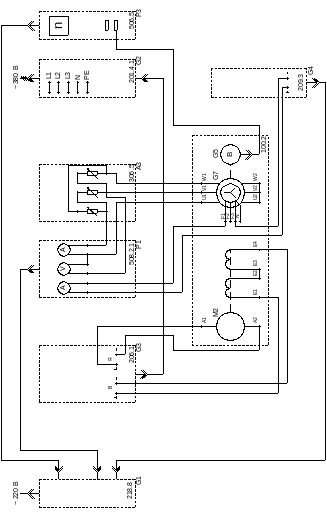

3. Снятие внешней U=f(I), регулировочной If=f(I) и нагрузочной U=f(If) характеристик трехфазного синхронного генератора
I – ток статорной обмотки генератора U – напряжение статорной обмотки генератора If – ток возбуждения генератора n – частота вращения двигателя

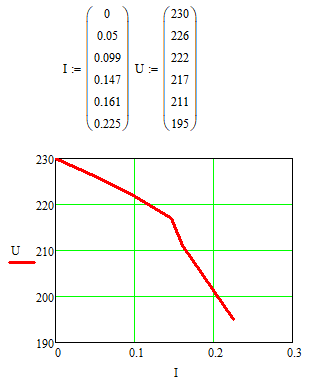

1. Внешняя характеристика (n=const ; If = const)
-
I, A
0
0.05
0.099
0.147
0.191
0.225
U, B
230
226
222
217
211
195

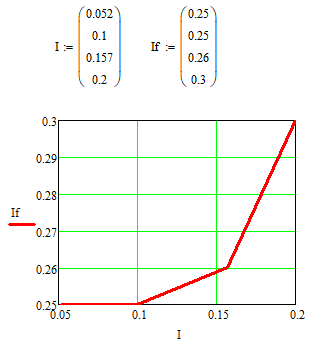

2. Регулировочная характеристика (n=const ; U=const)
-
I, A
0.052
0.1
0.157
0.2
If, А
0.25
0.25
0.26
0.3

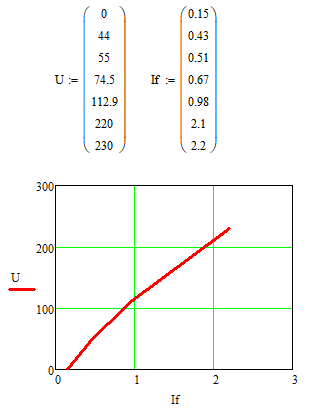

3. Нагрузочная характеристика (n=const ; I=const)
-
If, A
0.15
0.43
0.51
0.67
0.98
2.1
2.2
U, B
0
44
55
74.5
112.9
220
230
