Материал: PDFРуководство RadarBox ADS-B Flightstick
Руководство RadarBox ADS-B Flightstick

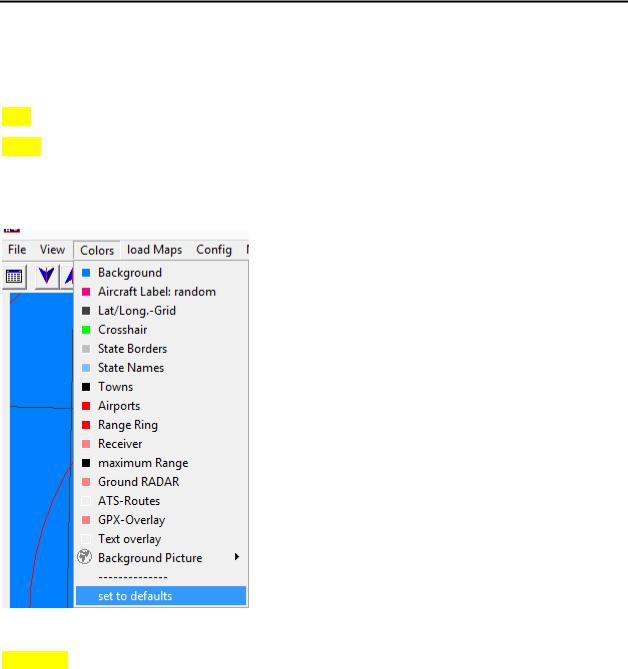

View – Настройка отображения различных элементов на карте Сolors – Управление отображением элементов карты
Background Picture - настройка прозрачности заднего плана
Set to defaults – вернкться к настройкам по умолчанию

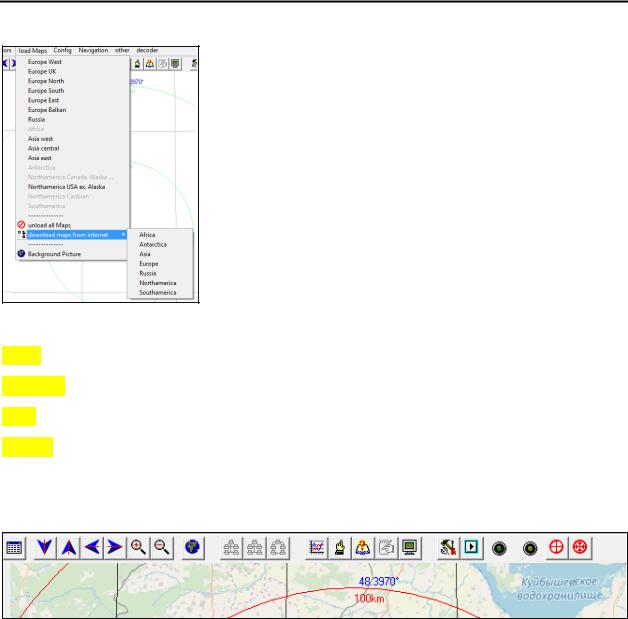

Load maps – загрузка карт
Download maps from internet – загрузка карт из сети Интернет
Background picture – построение карты
6
Руководство RadarBox ADS-B Flightstick
Config – Настройка параметров отображения элементов карты
Navigation – настройка местоположения приемника
Other – Настройки сети и прочее
Decoder – настройка режима декодирования
2 ряд панели управления:
- Открыть таблицу на весь экран
- элементы управления позиции на карте
- изменение масштаба карты
- построение графической карты
- открыть диограмму обновления информации (Frame rate)
- заметки пользователя
- открыть карту на весь экран
- выбор и настройка позиции пользователя
7
Руководство RadarBox ADS-B Flightstick

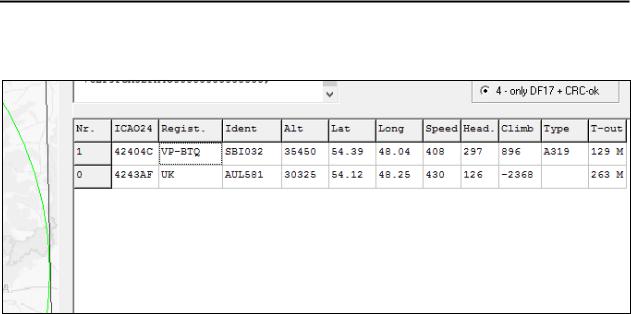

В таблице обнаруженных ВС отображается следующая информация:
1.Порядковый номер в таблице
2.Бортовой номер ВС (ICAO 24-BIT ADDRESS)
3.Номер рейса
4.Высота полета (feet~0.3 m)
5.Широта
6.Долгота
7.Скорость (knots~1.8 km/h)
8.Курс
9.Вертикальная скорость (feet per minute)
10.Тип ВС
8
Руководство RadarBox ADS-B Flightstick

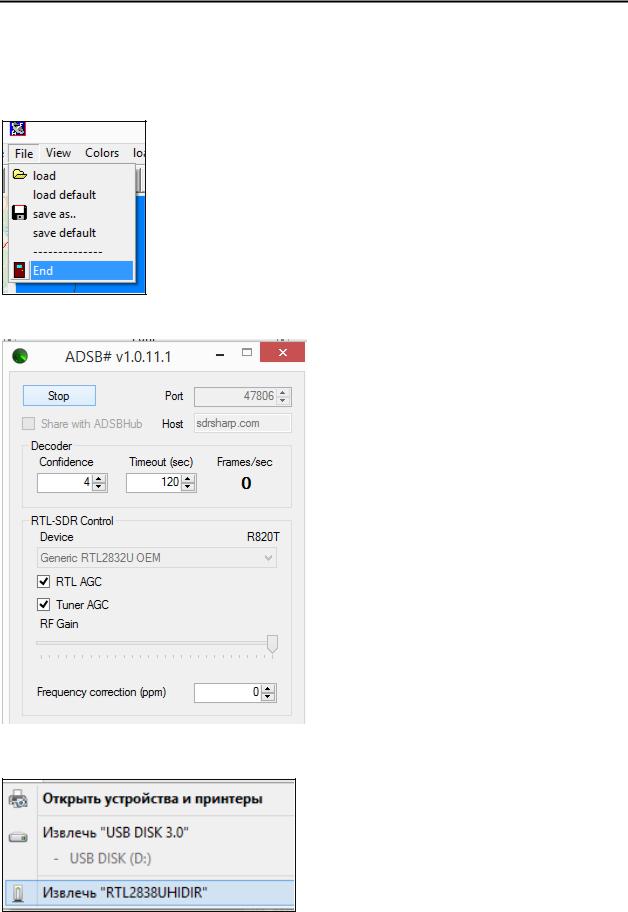

Завершение работы
1.File – далее End;
2.В окне программы ADSB# нажать кнопку Stop и закрыть окно;
3.В трее системы безопасно извлечь устройство.
4.Готово! Можно извлекать приемник!
9
