ПРИЛОЖЕНИЕ 3
36
Рис. П.2. Средний расход воздуха Gср, кг/ч, на каждый этаж со 2-го по верхний в зависимости от давления воздуха в лифтовой шахте на 1-м этаже Рш1, Па, числа дверей на этаже и температуры наружного воздуха в холодный период года (параметры Б) для 1– 14-этажного (а), для 15– 20-этажного (б) и 21– 27-этажного (в) здания
Номер кривой |
1 |
|
2 |
|
3 |
4 |
5 |
|
|
6 |
|
7 |
|
8 |
|
9 |
Для |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
рис. 3, а |
Число дверей |
|
|
16 |
|
|
|
8 |
|
|
|
|
|
|
4 |
|
|
|
и 3, б |
||
Температура, |
–45 |
|
–25 |
|
–5 |
–45 |
–25 |
–5 |
–45 |
–25 |
|
|
–5 |
|
|
|||||
° С |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номер |
10 |
|
|
11 |
12 |
|
|
13 |
|
|
14 |
|
|
|
15 |
Для |
||||
кривой |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
рис. 3, в |
Число дверей |
|
|
|
|
8 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
Температура, |
–45 |
|
|
–25 |
–5 |
|
|
–45 |
|
–25 |
|
|
–5 |
|
||||||
° С |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
37

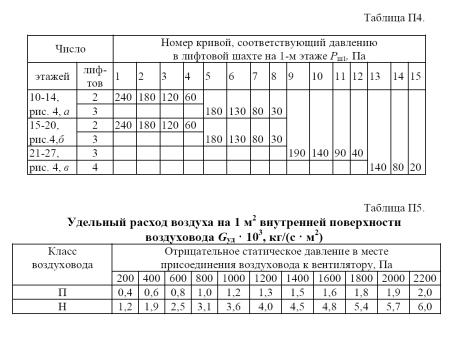

ПРИЛОЖЕНИЕ 4
Рис. П.3. Планировка Б. Расход воздуха Gк кг/ч, для незадымляемой лестничной клетки 2-го типа в зависимости от разности давлений между лестничной клеткой и лифтовой шахтой Рк.ш, на верхнем этаже и от давления в лифтовой шахте на 1-м этаже Рш1 Па
