при передаче. Код NRZI стал основным при разработке более улучшенных методов кодирования на более высоких уровнях.

5.2.4 Код MLT3

Код трехуровневой передачи MLT-3 (Multi Level Transmission - 3) имеет много общего с кодом NRZI. Важнейшее его отличие - три уровня сигнала.

Единице соответствует переход с одного уровня сигнала на другой. Изменение уровня линейного сигнала происходит только в том случае, если на вход поступает единица, однако в отличие от кода NRZI алгоритм формирования выбран таким образом, чтобы два соседних изменения всегда имели противоположные направления.

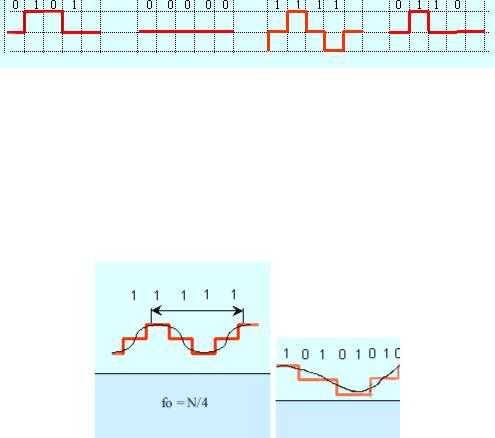

Рис. 5.10 Потенциальный код MLT-3

Рассмотрим частные случаи, как и во всех предыдущих примерах.

При передаче нулей сигнал он имеет также постоянную составляющую, сигнал не меняется -fо = 0 Гц. (См. рис.5.10). При передаче всех единиц информационные переходы фиксируются на границе битов, и один цикл сигнала вмещает четыре бита. В этом случае fо=N/4 Гц - максимальная частота кода MLT-3 при передаче всех единиц (рис.5.11,а).

а б

Рис. 5.11 Определение основных частот спектра для MLT-3

В случае чередующейся последовательности код MLT-3 имеет максимальную частоту равную fо=N/8, что в два раза меньше чем у кода NRZI, следовательно, этот код имеет более узкую полосу пропускания.

Как вы заметили, недостаток кода MLT-3, как и кода NRZI - отсутствие синхронизации. Эту проблему решают с помощью дополнительного преобразования данных, которое исключает длинные последовательности нулей и возможность рассинхронизации. Общий вывод можно сделать следующий - применение трехуровневого кодирования МLТ-3 позволяет

112

уменьшить тактовую частоту линейного сигнала и тем самым увеличить скорость передачи.

5.2.5 Биполярный импульсный код

Кроме потенциальных кодов используются и импульсные коды, когда данные представлены полным импульсом или же его частью - фронтом.

Наиболее простым случаем такого подхода является биполярный импульсный код, в котором единица представлена импульсом одной полярности, а ноль - другой. Каждый импульс длится половину такта (рис. 5.12). Биполярный импульсный код - трехуровневый код. Рассмотрим результирующие сигналы при передаче данных биполярным кодированием в тех же частных случаях.

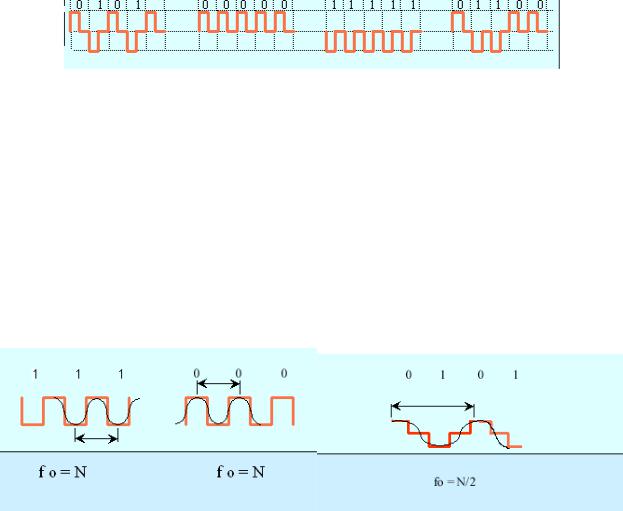

Рис. 5.12 Биполярный импульсный код

Особенностью кода является то, что в центре бита всегда есть переход (положительный или отрицательный). Следовательно, каждый бит обозначен. Приемник может выделить синхроимпульс (строб), имеющий частоту следования импульсов, из самого сигнала. Привязка производится к каждому биту, что обеспечивает синхронизацию приемника с передатчиком. Такие коды, несущие в себе строб, и называют самосинхронизирующимися. Рассмотрим спектр сигналов для каждого случая (рис. 5.13). При передаче всех нулей или единиц частота основной гармоники кода fо=N Гц, что в два раза выше основной гармоники кода NRZ и в четыре раза выше основной гармоники кода AMI. При передаче чередующихся единиц и нулей - fо=N/2

а б Рис. 5.13 Определение основных частот спектра для биполярного

импульсного кода.

Этот недостаток кода не дает выигрыша в скорости передачи данных и явно свидетельствует о том, что импульсные коды медленнее потенциальных.

113

Например, для передачи данных по линии со скоростью 10 Мбит/с требуется частота несущего сигнала 10 МГц. При передаче последовательности чередующихся нулей и единиц скорость возрастает, но не намного, т.к частота основной гармоники кода fо=N/2 Гц.

Выводы:

−Биполярный импульсный код имеет большое преимущество, по сравнению с предыдущими кодами, - он самосинхронизирующийся.

−Биполярный импульсный код имеет широкий спектр сигнала, и поэтому более медленный.

−Биполярный импульсный код использует три уровня.

5.2.6 Манчестерский код

Манчестерский код был разработан, как усовершенствованный биполярный импульсный код. Манчестерский код также относится к самосинхронизирующимся кодам, но в отличие от биполярного кода имеет не три, а только два уровня, что обеспечивает лучшую помехозащищенность.

В манчестерском коде для кодирования единиц и нулей используется перепад потенциала, то есть фронт импульса. При манчестерском кодировании каждый такт делится на две части. Информация кодируется перепадами потенциала, происходящими в середине каждого такта. Это происходит следующим образом:

Единица кодируется перепадом от низкого уровня сигнала к высокому, а ноль - обратным перепадом. В начале каждого такта может происходить служебный перепад сигнала, если нужно представить несколько единиц или нулей подряд.

Рассмотрим частные случаи кодирования (последовательности из чередующихся нулей и единиц, одних нулей, одних единиц), а потом будем определять основные гармоники для каждой из последовательностей(см. рис. 5.14) . Во всех случаях можно заметить, что при манчестерском кодировании изменение сигнала в центре каждого бита позволяет легко выделить синхросигнал. Поэтому манчестерский код и обладает хорошими самосинхронизирующимися свойствами.

Рис. 5.14 Манчестерский код

Самосинхронизация всегда дает возможность передачи больших пакетов информации без потерь из-за различий тактовой частоты передатчика и приемника.

Итак, определим основную частоту при передаче только единиц или только нулей.

114

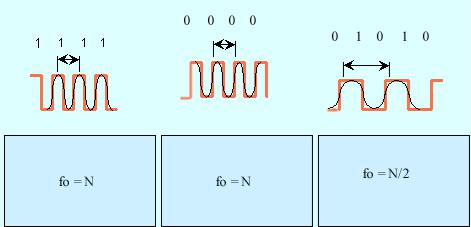

Рис. 5.15 Определение основных частот спектра для манчестерского кода.

Как видно при передаче, как нулей, так и единиц, постоянная составляющая отсутствует. Частота основной гармоники fо=N Гц, как и при биполярном кодировании. Благодаря этому гальваническая развязка сигналов

влиниях связи может выполняться простейшими способами, например, с помощью импульсных трансформаторов. При передаче чередующихся единиц и нулей частота основной гармоники равна fо=N/2Гц.

Таким образом, манчестерский код это улучшенный биполярный код, улучшенный за счет использования для передачи данных только двух уровней сигнала, а в не трех, как в биполярном. Но этот код по-прежнему остается медленным по сравнению с NRZI, который в два раза быстрее.

Рассмотрим пример. Возьмем для передачи данных линию связи с полосой пропускания 100 МГц и скоростью 100 Мбит. Если раньше мы определяли скорость передачи данных при заданной частоте, теперь нам нужно определить частоту сигнал при заданной скорости линии. Исходя из этого определяем, что для передачи данных кодом NRZI нам достаточно диапазона частоты от N/4-N/2- это частоты от 25 -50 МГц, эти частоты входят в полосу пропускания нашей линии - 100 МГц. Для манчестерского кода нам нужен диапазон частот от N/2 до N - это частоты от 50 до 100 MГц,

вэтом диапазоне находятся основные гармоники спектра сигнала. Для кода Манчестера он не удовлетворяет полосе пропускания нашей линии, и, следовательно, такой сигнал линия будет передавать с большими искажениями (такой код нельзя использовать на этой линии).

5.2.7Дифференциальный манчестерский (Differential Manchester) код.

Дифференциальный манчестерский код является разновидностью

манчестерского кодирования. Середину тактового интервала линейного сигнала он использует только для синхронизации, и на ней всегда происходит смена уровня сигнала. Логические 0 и 1 передаются наличием или отсутствием смены уровня сигнала в начале тактового интервала соответственно (Рис. 5.16)

115

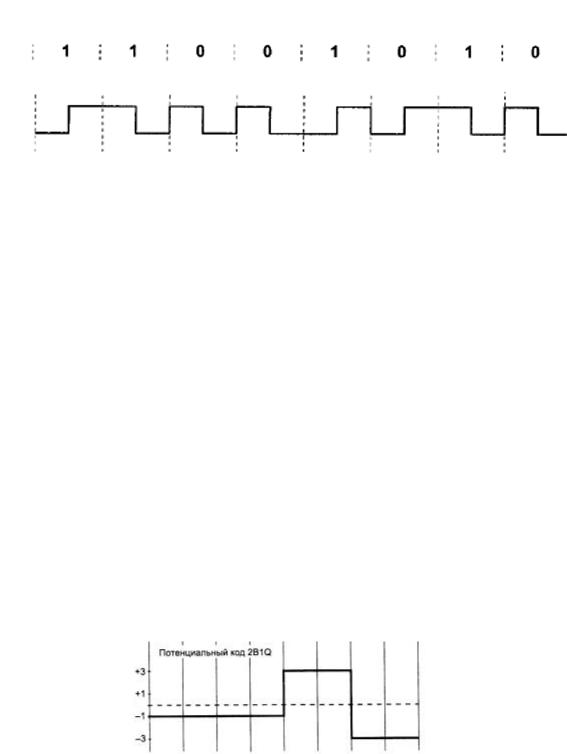

Рис. 5.16 Дифференциальный манчестерский код

Этот код обладает теми же самыми преимуществами и недостатками, что и манчестерский. Но, на практике используется именно дифференциальный манчестерский код.

Таким образом, манчестерский код раньше (когда высокоскоростные линии были большой роскошью для локальной сети) очень активно использовался в локальных сетях, из-за своей самосинхронизации и отсутствия постоянной составляющей. Он и сейчас находит широкое применение в оптоволоконных и электропроводных сетях. Однако в последнее время разработчики пришли к выводу, что лучше все-таки применять потенциальное кодирование, ликвидируя его недостатки с помощью средствами так называемого логического кодирования.

5.2.8 Потенциальный код 2B1Q

Код 2B1Q - потенциальный код с четырьмя уровнями сигнала для кодирования данных. Его название отражает его суть - каждые два бита (2В) передаются за один такт сигналом, имеющим четыре состояния (1Q).

Паре бит 00 соответствует потенциал (-2,5 В), паре бит 01 соответствует потенциал (-0,833 В), паре 11 - потенциал (+0,833 В), а паре 10 - потенциал (+2,5 В).

Рис. 5.17 Потенциальный код 2B1Q

Как видно на рисунке 5.17, этот способ кодирования требует дополнительных мер по борьбе с длинными последовательностями одинаковых пар бит, так как при этом сигнал превращается в постоянную составляющую. Следовательно, при передаче, как нулей, так и единиц fо=0Гц. При чередовании единиц и нулей спектр сигнала в два раза уже, чем у кода NRZ, так как при той же битовой скорости длительность такта увеличивается в два раза - fо=N/4 Гц.
