Курсовая работа (т): Блок-секция 9-этажная 36-квартирная

Блок-секция 9-этажная 36-квартирная

Министерство образования Республики Беларусь

Управление образования Гомельского облисполкома

УО «Рогачевский государственный профессионально технический колледж строителей»

Курсовая работа

Пояснительная записка

Специальность 2-70 02 01 «Промышленное и гражданское строительство»

Предмет «Гражданские и промышленные здания»

Тема: «Блок-секция 9-этажная 36-квартирная»

Разработал

учащийся группы ТС-31 Семенченко И.В.

Руководитель проекта Самец А.В.

Содержание

Введение

. Объемно-планировочное решение здания

. Краткое описание генплана

. Конструктивное решение здания

3.1 Фундаменты

3.2 Стены

.3 Перегородки

.4 Перекрытия

.5 Лестницы

.6 Покрытие (крыша)

4. Спецификация сборных железобетонных конструкций

. Полы

. Окна и двери

. Внутреняя отделка

8. Наружная отделка

. Технико-экономические показатели здания

10. Инженерное оборудование здания

Список литературы

Введение

Строительство является одной из важнейших отраслей материального производства, обеспечивающей улучшение условий жизни людей, создание, расширение и непрерывное совершенствование основных фондов государства и предприятий, их материально-технической базы.

Капитальное строительство относится к числу ключевых отраслей, во многом определяющих развитие экономики страны, решения социальных, экономических и технических задач. К числу задач в области строительства относятся: сокращение инвестиционного цикла минимум в 2 раза; обеспечение ввода в действие объектов в нормативные сроки; значительное уменьшение количества одновременно сооружаемых объектов; доведение объемов строительного задела и незавершенного строительства до нормативного уровня; повышение качества строительной продукции.

В целом строительство является одной из стабильно развивающихся отраслей, обеспечивающей создание комфортной среды жизнедеятельности человека, создающее большое количество рабочих мест, влекущее за собой развитие целого ряда смежных отраслей материального производства.

Современное индустриальное строительство ведется на базе развитой сети заводов-изготовителей, направляющих на строительные площадки подготовленные к монтажу укрупнённые элементы зданий массой до 50 т, в соответствии с грузоподъёмностью монтажных кранов.

Крупнопанельное домостроение сегодня остаётся приоритетным направлением в жилищном строительстве. При всех своих недостатках панельного дома помогают исполнять заветные мечты тысяч семей о собственном жилье. Индустриальный метод строительства позволяет экономить на проектировании, стоимости и сроках возведения зданий. Кроме того, современные типовые серии домов вполне соответствуют представлению о комфортном жилье, а постоянное усовершенствование конструктивных и планировочных решений обеспечивает регулярный прогресс в этом направлении.

Возведение крупнопанельных жилых домов обходится дешевле других конструктивно-технологических систем на 15-30% и примерно на столько же выигрывает в темпах строительства.

Параметры квартир в индустриальном домостроении сравнимы с европейскими стандартами. Тем более, что и строительные технологии не стоят на месте. В настоящее время современные, модернизированные серии домов крупнопанельного домостроения приближаются по комфорту к каркасным и кирпичным. Это панельное жильё имеет совершенно другие теплотехнические характеристики, металлоемкость при их возведении снижается на 25-30%, и это совсем иные квартиры с возможностью гибкой планировки внутренних пространств.

Действительно, крупнопанельное домостроение как индустриальный метод возведения жилья позволяет сэкономить на проектировании, строительстве и на сроках возведения зданий. А раз оно является самым доступным, то будет популярно. Особенно сегодня, когда рынок требует внедрять экономичные форматы жилья. Возможно, крупнопанельное домостроение окажется наиболее жизнеспособным. Тем более, что государство всячески поддерживает эту сферу строительства, несмотря на то что в последние годы произошла переориентация строительного комплекса на каркасные системы жилых домов и кирпичные дома.

крупнопанельный домостроение железобетонный жилье

. Объемно-планировочное решение здания

Мною запроектировано жилое 9-этажное 36-квартироное панельное здание. Район строительства - город Славгород Гомельской области. Уровень грунтовых вод -3100 м. Проектируемое здание имеет размеры в осях 26,400×18,400. Здание 9-ти этажное с плоской крышей. Высота этажа 2,8 м, всего высота здания 29,300 м. В здании запроектированы лоджии, обогащающие архитектурно - композиционные решения здания и создающие дополнительные удобства людям.

При пожаре эвакуация людей из здания будет осуществляться по лестничной клетке.

По долговечности здание относится к 2 степени, т.к. его конструктивные элементы рассчитаны на срок службы 50-100 лет, СНиП 2.01.09-98.

По огнестойкости в соответствии с СНБ 2.02.01-98 здание относится к 2 степени.

Класс ответственности здания в соответствии со СНиП 2.01.07-85 относится ко 2 степени.

Таблица 1 Экспликация квартир

. Краткое описание генплана

Гражданское здание размещается на участке со спокойным рельефом. Кроме его на участке расположены два жилых здания, продуктовый магазин, стоянка.

Размеры между названными зданиями запроектированы с учётом санитарных и противопожарных норм по СНиП 2.07.01- 89: расстояние от проектируемого здания до здания 2 - 20м, до здания 3 - 38 м, до здания 4 - 39 м. Ширина дорог 6 м, тротуаров 2,25м.

Выполнена координатная привязка здания к осям строительной геодезической сети.

Осуществляется естественное проветривание здания. Для уменьшения загазованности атмосферы на застраиваемом участке посажены деревья, кустарники.

Здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада 1-9 сориентированы на юго-западную сторону горизонта, окна фасада 9-1 - на северо-восточную сторону горизонта. Это отвечает требованиям к теплозащите, естественному проветриванию проектируемого здания.

Таблица 2 ТЭП генплана

. Конструктивное решение здания

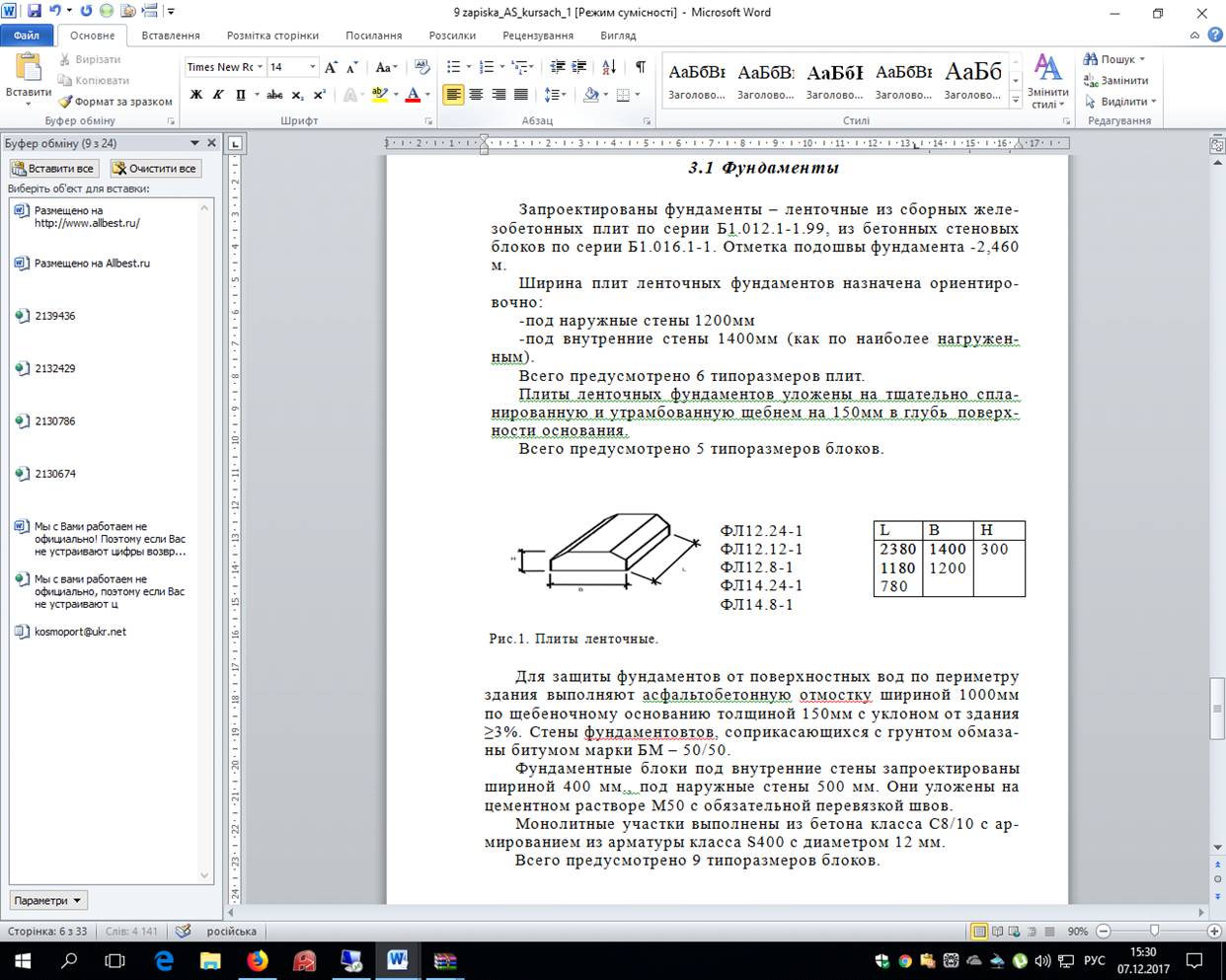

.1 Фундаменты

Запроектированы фундаменты - ленточные из сборных железобетонных плит по серии Б1.012.1-1.99, из бетонных стеновых блоков по серии Б1.016.1-1. Отметка подошвы фундамента -2,460 м.

Ширина плит ленточных фундаментов назначена ориентировочно:

под наружные стены 1200мм

под внутренние стены 1400мм (как по наиболее нагруженным).

Всего предусмотрено 6 типоразмеров плит.

Плиты ленточных фундаментов уложены на тщательно спланированную и утрамбованную щебнем на 150мм в глубь поверхности основания.

Всего предусмотрено 5 типоразмеров блоков.

Рис. 1 Плиты ленточные

Для защиты фундаментов от поверхностных вод по периметру здания выполняют асфальтобетонную отмостку шириной 1000мм по щебеночному основанию толщиной 150мм с уклоном от здания ≥3%. Стены фундаментовтов, соприкасающихся с грунтом обмазаны битумом марки БМ - 50/50.

Фундаментные блоки под внутренние стены запроектированы шириной 400 мм., под наружные стены 500 мм. Они уложены на цементном растворе М50 с обязательной перевязкой швов.

Монолитные участки выполнены из бетона класса С8/10 с армированием из арматуры класса S400 с диаметром 12 мм.

Всего предусмотрено 9 типоразмеров блоков.

Рис.2 Фундаментные блоки

3.2 Стены

В проектируемом здании наружные стены выполнены из трехслойных железобетонных панелей толщиной 350 мм. Внутренние стены выполнены из однослойных железобетонных панелей толщиной, межквартирные 160 мм, межкомнатные 120 мм. Привязка наружных стен к осям 250 и 100мм, к внутренним- центральная.

Фасадные защитно-отделочные слои толщиной 35 мм выполнены из декоративных бетонов. С внутренней стороны панель накрыта слоем цементного раствора слоем 15 мм. Для повышения водостойкости произведена окраска гидрофобными эмульсиями в 3 слоя. Стыки герметизируются нетвердеющей мастикой полиизобутиленовой УМС-50.

Рис.3 Наружная стеновая панель

Рис. 4 Внутренние стеновые панели

Марки наружных и внутренних стеновых панелей указаны в спецификации сборных железобетонных элементов.

.3 Перегородки

В здании запроектированы перегородки бетонные панели толщиной 80 мм. Санузлы выполнены из объёмных железобетонных сантехкабин толщиной 60 мм.

Рис.5 Объемная сан.тех. кабина

.4 Перекрытия

В здании запроектированы сплошные железобетонные панели толщиной 160мм. размером на комнату. Опирание по четырём сторонам (по контуру) или по трём сторонам. Глубина опирания по наружным стенам 80 мм. По внутренним толщиной 120 мм. - 60 мм. ; толщиной 160 мм. - 80 мм.

Предусмотрены проёмы прямоугольной формы для вентиляционных блоков и для стояков холодной и горячей воды и канализации.

Плиты перекрытия анкеруют между собой, для этого в них предусмотрены петлевые выпуски арматуры. Анкеровку выполняют скобами. Производится анкеровка плит по большой стороне не меньше 3-х по меньшей стороне не меньше 2-х.

Цель анкеровки - создания связи перекрытия со стенами для предания устойчивости и общей жесткости здания.

В плитах предусмотрены каналы для прокладки электропроводки. Диаметр каналов для скрытой сменяемой электропроводки 25 мм.

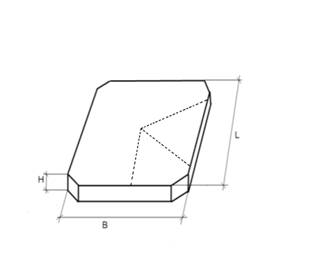

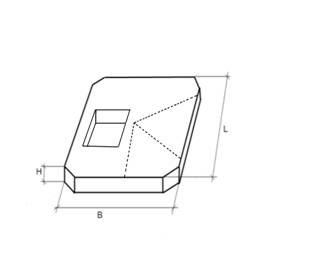

Рис.6 Железобетонная плита перекрытия

.5 Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных крупноразмерных элементов. Лестничные марши и площадки подобраны по каталогу на основании расчета.

Расчет лестничной клетки.

Ширина марша 1.300 мм, уклон лестницы 1:2; Принимаем ступень размерами 150х300мм.

Определение ширины лестничной клетки:

B=2L+100=2*1300+100=2700 мм.

Определение высоты одного марша: Н/2=2800/2=1400мм.

Определение числа подступенков в одном марше: n=1400/150=9шт.

Определение числа проступей в одном марше будет на 1 ступень меньше, т.к. верхняя проступень располагается на лестничной площадке и является фризовой: n-1=9-1=8.

Определение длины марша а=300*8=2400.

По каталогу подбираем лестничный марш:

В соответствии с лестничными маршами, по каталогу принимаем лестничные площадки:

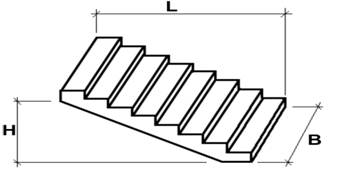

Рис.7 Лестничный марш

Рис.8 Лестничная площадка

Также в здании запроектированы лифты пассажирские грузоподъёмностью 400 кг, скорость подъёма - 1м/с, ускорение не более 2 м/с. Лифты приводятся в движения лебёдкой , расположенной в машинном отделении. Противовес расположен сзади кабины лифта. В целях звукоизоляции между стенами шахты и конструкциями здания выполнены зазоры размером 20 мм заполненные просмоленной паклей.

.6 Покрытие (крыша)

Запроектированная кровля состоит из 2-х слойной кровли из битумно-полимерных материалов «Изопласт».

Кровля размещается на плитах покрытия сплошных. Толщина плит покрытия 160 мм.

Водоотвод - внутренний организованный. Количество воронок принято из расчета n=5 воронки, так как жилое здание должно быть оборудовано не менее 2-х водоприемных воронок, одна воронка обслуживает не менее 80м2 кровли, а проектируемое здание имеет площадь 416,44м2 кровли.

Кровля состоит:

слой изопласта КХП-БЭ К/ПП-5.0

слой изопласта КПХ-БЭП П/ПП-3.5

Грунтовка 1 слой битума в керосине

Цементно-песчаная стяжка-20мм. М100

Утеплитель - пенополистерольные плиты-300мм.

Грунтовка 1 слой битума в керосине

Железобетонная плита толщиной 160 мм

. Спецификация сборных железобетонных конструкций

Таблица 3 Спецификация сборных железобетонных конструкций
