Таблица 4 Спецификация наружных и внутренних стеновых панелей

Позиция

Обозначение

Наименование

Количество по фасадам

Масса т.




1-9

9-1

А-Л

Л-А

Всего


Наружные 3-х слойные панели

НС1

Серия I.090.I-I выпуск 2-4

3ПСО33.28.3,5-ПТ-2

20

60

-

-

80

4.59

НС2

Серия I.090.I-I выпуск 2-4

2ПСБ33.28.3,5-ПТ-2

20

-

-

-

20

3.87

НС3

Серия I.090.I-I выпуск 2-4

2ПСБ33.28.3,5-ПТ-2

-

20

-

-

20

3,87

НС4

Серия I.090.I-I выпуск 2-4

2ПСО36.28.3,5-ПТ-2

20

-

-

-

20

4,86

НС5

Серия I.090.I-I выпуск 2-4

ПС49.28.3,5-ПТ

-

-

10

10

20

10,56

НС6

Серия I.090.I-I выпуск 2-4

ПС25.28.3,5-ПТ

-

-

10

10

20

5,5

НС7

Серия I.090.I-I выпуск 2-4

ПС28.28.3,5-ПТ

-

-

10

10

20

6,03

НС8

Серия I.090.I-I выпуск 2-4

2ПСЛ30.28.3,5-ПТ-2

20

-

-

-

20

5,35

НС9

Серия I.090.I-I выпуск 2-4

ПС33.28.3,5-ПТ

-

-

10

10

20

7,11

НС10

Серия I.090.I-I выпуск 2-4

ПС26.28.3,5-ПТ

-

-

10

10

20

5,61

НС11

Серия I.090.I-I выпуск 2-4

ПС19.28.3,5-ПТ

-

-

10

10

20

4,09

Внутренние однослойные панели

ВП1

Серия I.090.I-I выпуск 4-1

ПВ54.28-IT

-

-

10

10

20

5,32

ВП2

Серия I.090.I-I выпуск 4-1

IПВП28.28.0,9-IT

-

-

10

10

20

2,09

ВП3

Серия I.090.I-I выпуск 4-1

IПВП36.28.1,3-IT

20

-

-

-

20

1,94

ВП4

Серия I.090.I-I выпуск 4-1

IПВП33.28.1,3-IT

-

20

-

-

20

2,24

ВП5

Серия I.090.I-I выпуск 4-1

ПВ38.28-IT

-

-

10

-

10

3,74

ВП6

Серия I.090.I-I выпуск 4-1

ПВ36.28-IT

-

-

20

10

30

3,54

ВП7

Серия I.090.I-I выпуск 4-1

ПВ33.28-IT

-

-

20

-

20

3,26

ВП8

Серия I.090.I-I выпуск 4-1

IПВП28.28.0,8-IT

-

-

10

10

20

1,63

ВП9

Серия I.090.I-I выпуск 4-1

IПВП28.28.0,8-IT

-

-

10

10

20

1,63

ВП10

Серия I.090.I-I выпуск 4-1

IПВП33.28.0,8-IT

10

10

-

-

20

2,0

ВП11

Серия I.090.I-I выпуск 4-1

ПВ12.28-IT

-

-

18

18

36

0.43

ВП12

Серия I.090.I-I выпуск 4-1

ПВ46.28-IT

-

-

10

10

20

2.06

ВП13

Серия I.090.I-I выпуск 4-1

IПВП46.28.0,8-IT

-

-

10

10

20

2,95

ВП14

Серия I.090.I-I выпуск 4-1

IПВП45.28.0,8-IT

-

-

10

10

20

2,88

ВП15

Серия I.090.I-I выпуск 4-1

ПВ28.28-IT

-

-

20

10

30

2,07

ВП16

Серия I.090.I-I выпуск 4-1

ПВ33.28-IT

-

-

10

10

20

2,44

ВП17

Серия I.090.I-I выпуск 4-1

ПВ37.28-IT

-

-

10

10

20

2,73

ВП18

Серия I.090.I-I выпуск 4-1

IПВП20.28.0,9-IT

20

-

-

-

20

1,81

5. Полы

Конструкции полов приняты по СНиП 2.03.13-88

Таблица 5 Экспликация полов

Наименование помещений

Тип пола

Схема пола или тип по серии

Элементы пола и их толщина мм.

Площадь м2.

1-й этаж Жилые комнаты, прихожие, кухня.

Паркетный

1.Покрытие-паркет штучный - 15мм. 2.Прослойка-мастика клеящая ПФ- 3мм. 3 Стяжка из цементно- песчаного раствора М150 -20 мм. 4.Утеплитель-минераловатные плиты ПП100 - 100мм 5.Основание-железобетонная плита -160мм.

269.88

1-й этаж Санузлы

Керамический

1.Покрытие-плитка керамическая в слое цементно-песчаный раствор М200-20мм. 2. Стяжка из цементно-песчаного раствор М150-20мм. 3.Гидроизоляция-слой Гидроизола 1 слой. 4.Утеплитель-минераловатные плиты ПП100 - 100мм 5.Основание-железобетонная плита -160мм.

33.6

2-й-9-й этаж Жилые комнаты, прихожие, кухня.

Паркетный

1.Покрытие-паркет штучный - 15мм. 2.Прослойка-мастика клеящая ПФ- 3мм. 3 Стяжка из цементно- песчаного раствора М150 -20 мм. 4.Основание-железобетонная плита -160мм.

2159.4

2-й-9-й этаж Санузлы

Керамический



1.Покрытие-плитка керамическая в слое цементно-песчаный раствор М200-20мм. 2. Стяжка из цементно-песчаного раствор М150-20мм. 3.Гидроизоляция-слой Гидроизола 1 слой. 4.Основание-железобетонная плита -160мм.

268.8

Подвал

Бетонный

1. Покрытие-бетон С 16/20.-20мм. 2. Подстилающий слой из бетона С 8/10.-80мм. 3. Уплотненный грунт основания щебнем.

320.2

Лоджии

Бетонный

1.Покрытие-бетон С 16/20. - 20мм. 3.Плита перекрытия лоджии-160

119.52

Тамбуры, лестничные клетки

Керамический

394.2



. Окна и двери

В проектируемом здании выполнены деревянные окна с тройным остеклением (со стеклопакетом и стеклом снаружи) с раздельно-спаренными переплётами, двухстворчатые.

Всего запроектировано 3 типа окон. Открываются окна во внутрь здания.

Окна предназначены для освещения помещения в светлое время суток, а также их применяют для проветривания помещения, ограждение от действий атмосферных осадков.

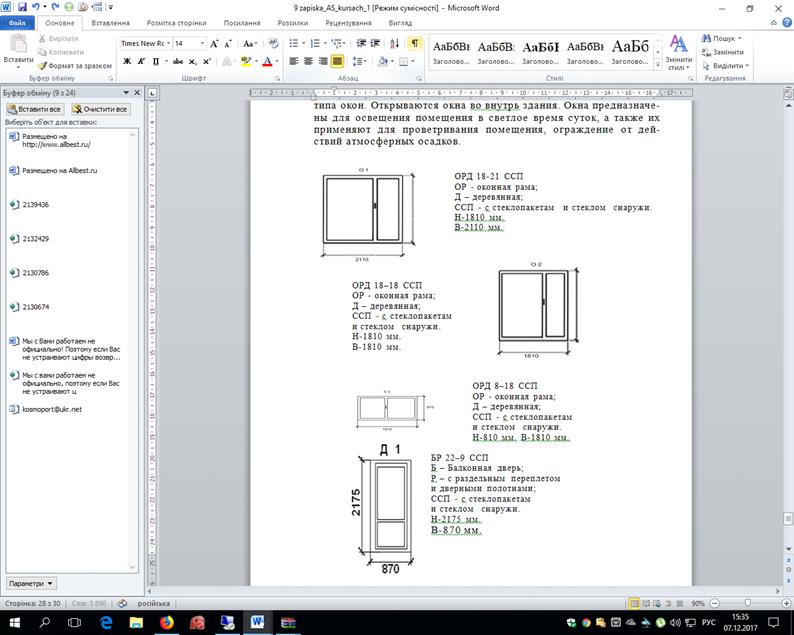

Рис. 7 Эскиз оконных блоков и балконной двери

Запроектировано 5 типов дверей.

Дверь наружная входная - шириной 1272 мм, частично остекленная с заполнением полотен однокамерным стеклопакетом, двупольная, филенчатая.

Дверь тамбурная - шириной 870 мм, частично остекленная с заполнением полотен однокамерным стеклопакетом, однопольная, щитовая. Дверь внутренняя входная в квартиру - шириной 870 мм, глухая, однопольная, филенчатая.

Дверь внутренняя межкомнатная - шириной 770 мм, остекленная, однопольная, филенчатая. Дверь внутренняя в санузлах - шириной 670 мм, глухая, однопольная, щитовая.

Таблица 6 Ведомость проемов

Позиция

Размеры проема b*h,мм

О-1

2110х1810

О-2

1810х1810

О-3

1810×810

Д1

2210×900

1

1310х2110

2

910х2110

3

910х2110

4

810х2110

5

710х2110

6

1310х2110

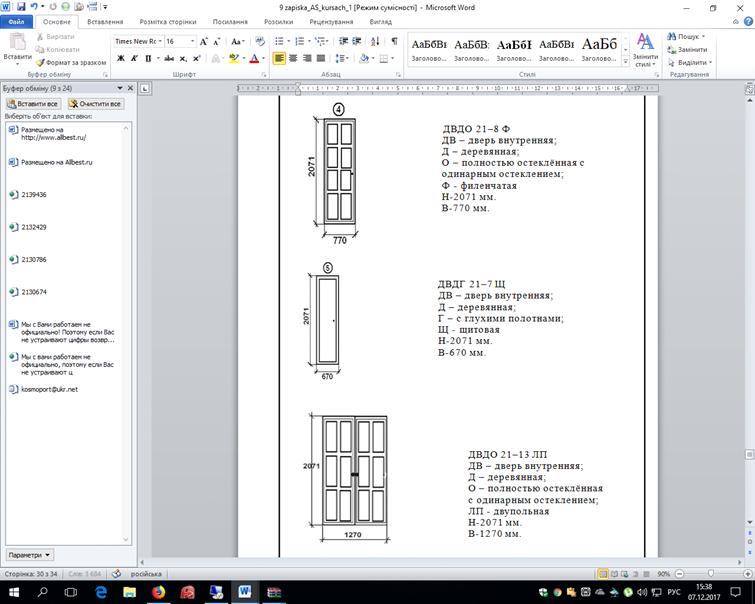

Рис.8 Эскизы дверных блоков

Таблица 7 Спецификация элементов заполнения проёмов

Позиция

Обозначение

Наименование

Количество по фасадам

Масса ед, кг

Примечание




1-9

9-1

А-Л

Л-А

Всего



Окна

О-1

СТБ 939 - 93

ОРД 18-21 ССП

18

18

-

-

36



О-2


ОРД 18-18 ССП

36

54

-

-

90



О-3


ОРД 8-18 ССП

18

-

-

-

18



Двери балконные

Д1

СТБ 939-93

БР 22-9 ССП

18

18

-

-

36



Блоки дверные

1

СТБ 1138-98

ДНДЧ1 21-13 Ф

1

-

-

-

1



2


ДНДЧ1 21-9 Щ

1

-

-

-

1



3


ДВДГ 21-9 Ф

18

-

9

9

36



4


ДВДО 21-8 Ф

18

36

36

36

126



5


ДВДГ 21-7 Щ

36

36

9

9

90



6


ДВДО 21-13 ЛП

18

18

-

-

36





. Наружная отделка

Наружную отделку будут осуществлять в виде окраски фасадов водно-дисперсной акриловой краской. На цоколь наносится обрызгом раствор.

. Внутренняя отделка

Таблица 8 Ведомость отделки помещения

Наимение помещений

Вид отделки элементов интерьеров

Примечание


потолок

Площ м2

стены или прегорки

Площ м2

Участки стен

площм2


жилые комнаты, прихожие, общие комнаты.

улучшенная клеевая окраска

1964.16

оклейка обоями

5490.72




кухня

улучшенная клеевая окраска

464.76

оклейка обоями

1390.32

облицовка керамической плиткой

98.78

 В местах установки кухонного оборудования на Н=0,6м. облицовка.

ванна, уборная

улучшенная клеевая окраска

302,4

облицовка керамической плиткой

806,4




лестничная клетка, тамбуры

улучшенная клеевая окраска

43,8

улучшенная клеевая окраска

438




подвал

Известковая окраска

320,2

Известковая окраска

820,08






9. Технико-экономические покозатели здания

Таблица 9

№

Наименование

Ед.изм.

Кол-во

1

Площадь застройки

м2

579.36

2

Общая площадь

м2

416.44

3

Жилая площадь

м2

1542.42

4

Строительный объём

м3

14232.77

5

K1=S1/S2

-

0.7

6

K2=V1/V2

-

0.11

7

K3=P/S3

-

0.08

8

K4=Sk/S3

-

2.3



. Инженерное оборудование

Это здание оборудовано: Водоснабжение - хозяйственно-питьевой водопровод от наружной сети. Канализация- хозяйственно- бытовая в наружную сеть.

Отопление - от наружных сетей теплоснабжения. Вентиляция - естественная.

Электроснабжение - от внешней сети, напряжение 380/220 В.

Газоснабжение - от дворовой сети газопровода низкого давления.

Связь и сигнализация - от наружных сетей связи.

Пожаротушение - квартирное, от пожгидрант.

Мусороудаление - мусоропровод.

Лифты - пассажирские, 400 кгс.

Литература

1. Буга П. Г. Гражданские, промышленные и сельскохозяйственные здания.- М.: Высшая школа, 1987. -351с.

. Маклакова Т. Г. и др. Конструкции гражданских зданий/ Подред. Т. Г. Маклаковой - М.: Стройиздат, 1986 - 135с

. Неелов В.А. Гражданские здания.- М.: Стройиздат, 1988. 300е.

. Шерешевский И.А. Конструирования гражданскыих зданий. - Л.: Стройиздат. Ленинградское отделение ,1986, - 176с.

. СТБ 939-93 Окна и балконные двери для зданий и сооружений. Общие технические условия/ Госстрой Республики Беларусь.- Мн., 1994. -40с

6. СНБ 1.03.02-96. Состав, порядок разработки и согласования проектной документации в строительстве / Министерство архитектуры и строительства Республики Беларусь - Мн., 1996. -24с

. Территориальный каталог индустриальных конструкций и изделий для жилищно- гражданского строительства в Белоруской ССР. Сборник ТК 2-03. 00. 91 в 3 томах. Том 1 в 2 частях и Том 3. Изделия, общие для всех видов строительства. Часть. Изделия железобетонные.- Мн.: Минский институт типового проектирования Госстроя СССР, 1991.

8. СНБ 2.02.01 - 98. Пожарно-техническая классификация зданий , строительных конструкций и материалов / Министерство архитектуры и строительства Республики Беларусь. - Мн., 2001. - 7 с.

. СНиП 2.03.13 - 88. Полы / Госстрой СССР. - м., 1988. - 16 с.

. СНБ 5.08.01 - 2000. Кровли. Технические требования и правила приёмки / Министерство архитектуры и строительства Республики Беларусь. - Мн., 2000. - 24 с.

. П8 - 2000 к СНБ 5.01.01 - 99. Проектирование и устройство защиты подземных сооружений от грунтовых вод / Министерство архитектуры и строительства Республики Беларусь. - Мн., 2001. - 52 с.

12. ГОСТ 21.101- 93 СПДС. Основные требования к рабочей документации/ МНТКС. - Мн., 1995. -42с.

13. ГОСТ 21.102- 93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта / МНТКС. - Мн., 1995. -14с

14. ГОСТ 21.205- 93 СПДС. Условные обозначения элементов санитарно-технических систем / МНТКС. - Мн., 1995. -23с

15. ГОСТ 21.501- 93 СПДС. Правила выполнения архитектурно- строительных рабочих чертежей/ МНТКС. - Мн., 1995. -46с
