Контрольная работа: Цифровые фильтры

Применив Z-преобразование к (2.2; 2.3) и решив его относительно , найдем передаточную (системную) функцию рекурсивного ЦФ (5.6)[2]:

  (2.4)

H (Z) =

2.2.2 Структурные схемы рекурсивного фильтра

Прямая форма рекурсивных фильтров реализуется непосредственно по его разностному уравнению (2.2) или по передаточной функции (7.2). Она содержит один сумматор, умножители и N+M-2=10 элемента задержки. Порядок фильтра равен пяти (см. рисунок 2.1). Недостаток такого способа реализации - сравнительно большое число ячеек памяти, уменьшить количество которых позволяет каноническая форма (см. рисунок 2.2).

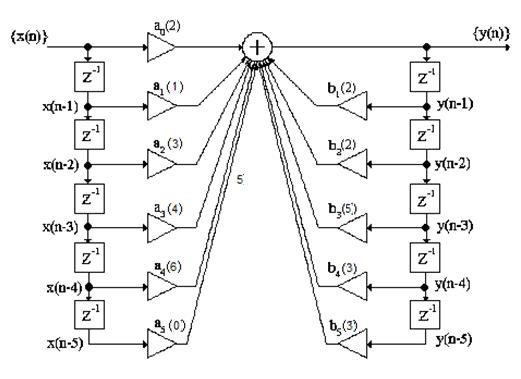

Рисунок 2.1 - Прямая структура рекурсивного фильтра

Рисунок 2.2 - Прямая каноническая структура рекурсивного фильтра

Транспонированная структура представлена на рисунке 2.3.

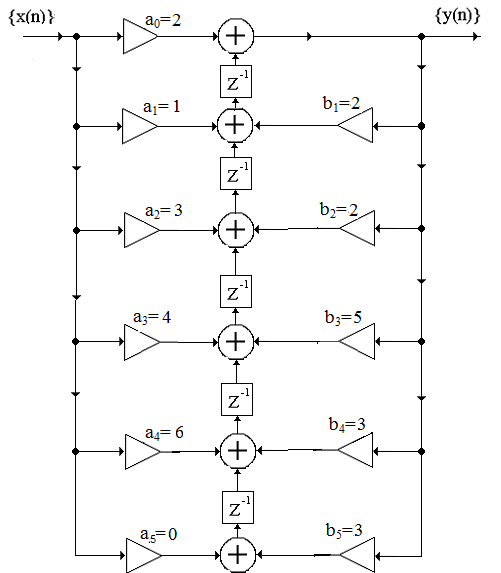

Рисунок 2.3 - Транспонированная структура рекурсивного фильтра

2.2.3 Отсчеты импульсной характеристики

Воздействие имеет вид:

{x(k)}={1,0,0,…}

) На вход поступает единичный импульс, умножается на a₀ и проходит на выход. Получим:

) Далее входной единичный импульс попадает на входную линию задержки, а выходной отсчет а₀ - в выходную линию задержки. В результате второй отсчет импульсной характеристики будет формироваться как

.

) Если продолжить рассмотрение перемещения входного единичного импульса вдоль входной линии задержки и заполнения выходными отсчетами выходной линии задержки, можно получить:

Далее:

В итоге имеем:

{h(n)}={2,5,17,58}

ЗАКЛЮЧЕНИЕ

Нерекурсивные фильтры суммируют при расчетах некоторое число входных отсчетов сигнала, умножая их при этом на постоянные весовые коэффициенты. Вследствие этого в схеме отсутствют обратные связи, что в свою очередь говорит об устойчивости нерекурсивных фильтров. В реальном устройстве линия задержки содержит конечное число элементов, поэтому импульсная характеристика нерекурсивного фильтра также является конечной по длительности. Простота анализа и реализации, а также наглядная связь коэффициентов фильтра с отсчетами его импульсной характеристики и абсолютная устойчивость привели к тому, что нерекурсивные фильтры широко применяются на практике.

Рекурсивные фильтры суммируют при расчетах не только входные, но и некоторое количество предыдущих выходных отсчетов сигнала, умножая их при этом на постоянные весовые коэффициенты. Импульсная характеристика рекурсивного фильтра рассчитывается значительно сложнее, чем для нерекурсивного.

При прямой реализации в линиях задержки хранятся непосредственно отсчеты входного и выходного сигналов, то есть повышенная разрядность линий задержки не требуется. При канонической реализации используется общая линия задержки, что уменьшает число необходимых ячеек памяти. Транспонированная схема позволяет эффективно распараллелить вычисления и потому применяется при реализации дискретных фильтров в виде специализированных интегральных схем. При релизации фильтра в прямой и канонической формах можно одновременно выполнять все операции умножения, но для получения выходного результата необходимо дождаться окончания выполнения всех операций сложения. В транспонированной же схеме, помимо умножения, можно одновременно выполнять и все операции сложения, поскольку они являются независимыми.
