Материал: Диаграмма декомпозиции по методологии IDEF0 для одного производственного процесса на своем рабочем месте
Основные виды работ в предприятия таковы:
Диспетчера принимают заказы цемента от покупателей;
операторы группируют заказы по типу цемента;
операторы принимают и загружают цемент в ёмкости для хранения;
операторы следят за тем чтобы цемент хранился в необходимых условия и влажность не превышала норму;
операторы отгружают цемент клиентам.
Предприятие использует лицензионную бухгалтерскую информационную систему, которая позволяет оформить заказ, счет и отследить платежи по счетам.
Создаём функциональную модель предприятия в программе BPwin. Для этого
создаём новый проект (рис 2.1).
Рисунок
2.1 - Создание нового проекта
После этого указываем автора проекта и его инициалы в текстовое поле
Author initials (рис 2.2)
Рисунок
2.2 - Диалоговое окно «свойства новой модели»
После чего автоматически создается незаполненная контекстная диаграмма
(рис 2.3)

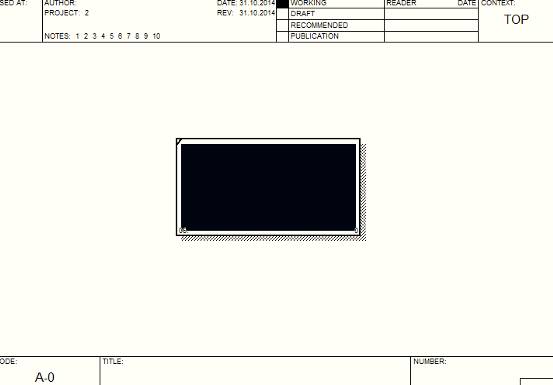

Рисунок 2.3 - Незаполненная контекстная диаграмма
Следующим
нашим действием будет переход в меню Model/Model
Properties. Во вкладке General диалогового окна Model Properties
в текстовое поле Model name следует внести имя модели, а в текстовое поле
Project имя проекта, и, наконец, в текстовое Time Frame (Временной охват) -
AS-IS (Как есть). (рис 2.4)

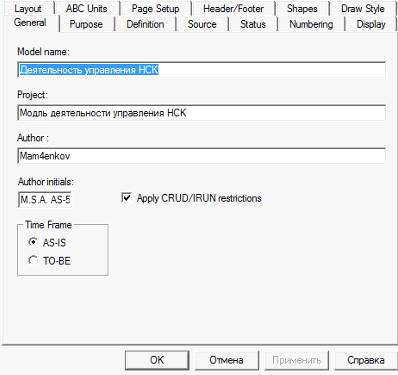

Рисунок 2.4 - Окно задания свойств модели
После
заполнения всех вкладок меню Model Properties, мы присваиваем

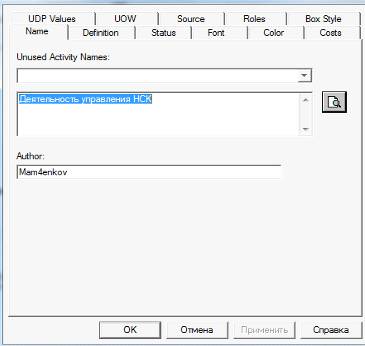

название нашей модели (рис 2.5)
Вносим
дополнительные данные о модели и создаём ICOM-стрелки на контекстной диаграмме

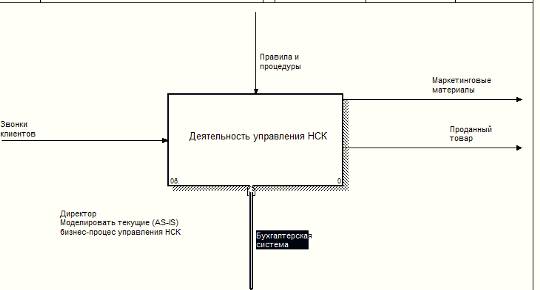

(рис 2.6)
Рис. 2.6. Внесение текста в поле диаграммы с помощью
редактора Text Block Editor
Создаём отчет по модели. В меню Tools/Reports/Model Report задаём
опции генерирования отчета (рис. 2.7)

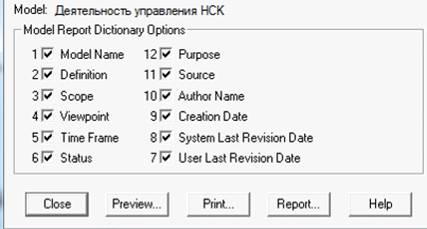

Рис. 2.7. Задание опций генерирования отчета Model Report
Собственно сам отчёт. (рис. 2.8)

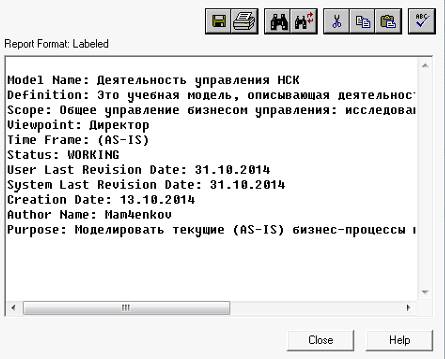

Рис. 2.8. Предварительный просмотр отчета Model Report
2.2 Проектирование диаграммы декомпозиции для производственного процесса хранения цемента
декомпозиция диаграмма хранение цемент
Для создания декомпозиции мы возьмём созданную в прошлом пункте модель.
Выбераем кнопку
перехода на нижний уровень в палитре инструментов и в
диалоговом окне Activity Box Count (рис. 2.9) устанавливаем число работ
на диаграмме нижнего уровня - 3 - и нажимаем кнопку ОК
Рис. 2.9. Диалоговое окно Activity Box Count
Автоматически будет
создана диаграмма декомпозиции (рис. 2.10)
Рис. 2.10. Диаграмма декомпозиции
Далее мы указываем название наших работ (Activity Name) и определение работы (Activity Definition)
Потом переходим в режим рисования стрелок и связываем граничные стрелки,
воспользовавшись кнопкой
на палитре инструментов. Создаём новые внутренние стрелки, а
так же стрелки обратной связи. (рис 2.11).

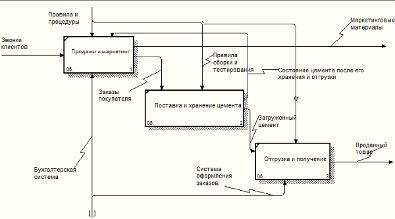

Рис. 2.11. Результат выполнения декомпозиции
