ЦЕЛЬ РАБОТЫ
Цель работы: изучить работу логических элементов КМОП.
ПОСТАНОВКА ЗАДАЧИ
1. Собрать стенд для исследования инвертора, записать ток потребления
Iп и напряжение на выходе Uвых при разных положениях переключателя.
2.Собрать стенд для исследования логических функций 4И-НЕ и 3ИЛИ-НЕ с двумя состояниями выхода, записать ток потребления Iп и напряжение на выходе Uвых при разных положениях переключателей.
3.Собрать стенд для исследования 2-ИЛИ-НЕ с 3мя состояниями выхода. Записать ток потребления Iп и напряжение на выходе Uвых при разных положениях переключателей.
4.Собрать стенд для исследования 3ИЛИ. Записать ток потребления Iп и напряжение на выходе Uвых при разных положениях переключателей.
2
1. ИССЛЕДОВАНИЕ ИНВЕРТОРА
Схемы собираются в компьютерной программе Electronics Workbench.

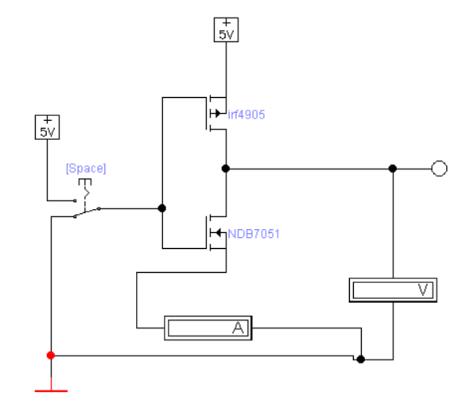

Для исследования инвертора была собрана схема, изображенная на рисунке 1.1.
Рисунок 1.1 - Инвертор
Исходя из показаний приборов при разных положениях переключателя была составлена таблица 1.1.
Таблица 1.1 - Показания приборов
Переключатель |
Iп, мА |
Uвых, мВ |
F |
|
|
|
|
0 |
0 |
5000 |
1 |
|
|
|
|
1 |
0,002786 |
0,000075 |
0 |
|
|
|
|
3
2.ИССЛЕДОВАНИЕ ЛОГИЧЕСКИХ ФУНКЦИЙ 4И-НЕ И 3ИЛИ-НЕ
СДВУМЯ СОСТОЯНИЯМИ ВЫХОДА
Схемы собираются в компьютерной программе Electronics Workbench.

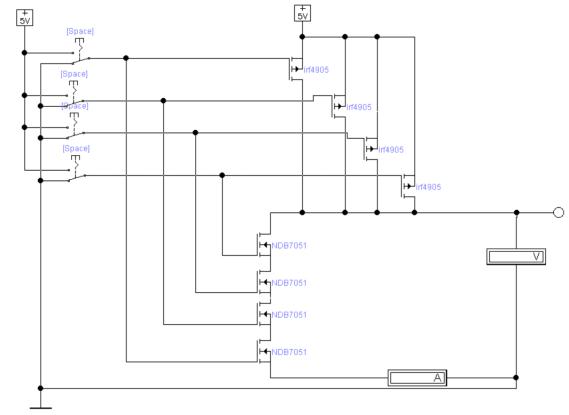

Для исследования логического 4И-НЕ была собрана схема, изображенная на рисунке 2.1.
Рисунок 2.1 - 4И-НЕ
Исходя из показаний приборов при разных положениях переключателей,
была составлена таблица 2.1.
Таблица 2.1 - Показания приборов
Переключатель |
Iп, мА |
Uвых, мВ |
F |
|
|
|
|
0-0-0-0 |
0 |
5000 |
1 |
|
|
|
|
0-0-0-1 |
0 |
5000 |
1 |
|
|
|
|
0-0-1-0 |
0 |
5000 |
1 |
|
|
|
|
4
0-0-1-1 |
0 |
5000 |
1 |
|
|
|
|
0-1-0-0 |
0 |
5000 |
1 |
|
|
|
|
0-1-0-1 |
0 |
5000 |
1 |
|
|
|
|
0-1-1-0 |
0 |
5000 |
1 |
|
|
|
|
0-1-1-1 |
0 |
5000 |
1 |
|
|
|
|
1-0-0-0 |
0,0005 |
5000 |
1 |
|
|
|
|
1-0-0-1 |
0 |
5000 |
1 |
|
|
|
|
1-0-1-0 |
0,0005 |
5000 |
1 |
|
|
|
|
1-0-1-1 |
0,0005 |
5000 |
1 |
|
|
|
|
1-1-0-0 |
0,001 |
5000 |
1 |
|
|
|
|
1-1-0-1 |
0,001 |
5000 |
1 |
|
|
|
|
1-1-1-0 |
0,0015 |
5000 |
1 |
|
|
|
|
1-1-1-1 |
0,01114 |
0,001103 |
0 |
|
|
|
|
Для исследования логического 3ИЛИ-НЕ были собрана схема, изображенная
на рисунке 2.2.
