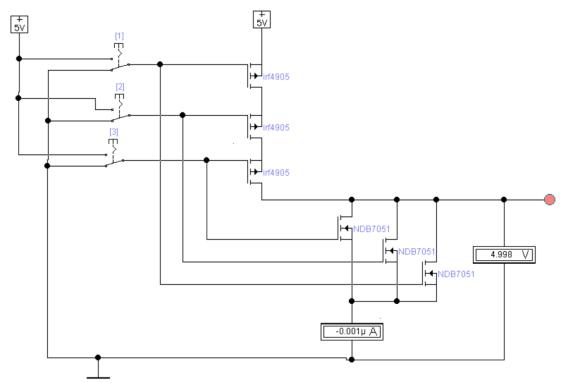

Рисунок 2.2 - 3ИЛИ-НЕ
Исходя из показаний приборов при разных положениях переключателей,
была составлена таблица 2.2.
Таблица 2.2 - Показания приборов
Переключатели |
Iп, мА |
Uвых, мВ |
F |
|
|
|
|
0-0-0 |
0 |
5000 |
1 |
|
|
|
|
0-0-1 |
-0,002786 |
0,000075 |
0 |
|
|
|
|
0-1-0 |
-0,001649 |
0,000044 |
0 |
|
|
|
|
0-1-1 |
-0,002149 |
0,000029 |
0 |
|
|
|
|
1-0-0 |
-0,001270 |
0,000034 |
0 |
|
|
|
|
1-0-1 |
-0,001770 |
0,000024 |
0 |
|
|
|
|
1-1-0 |
-0,001770 |
0,000024 |
0 |
|
|
|
|
1-1-1 |
-0,002271 |
0,000021 |
0 |
|
|
|
|
6
3. ИССЛЕДОВАНИЕ ЛОГИЧЕСКОЙ ФУНКЦИИ 2-ИЛИ-НЕ С ТРЕМЯ
СОСТОЯНИЯМИ ВЫХОДА
Схемы собираются в компьютерной программе Electronics Workbench.
Для исследования логического 2-ИЛИ-НЕ 3С была собрана схема,
изображенная на рисунке 3.1.

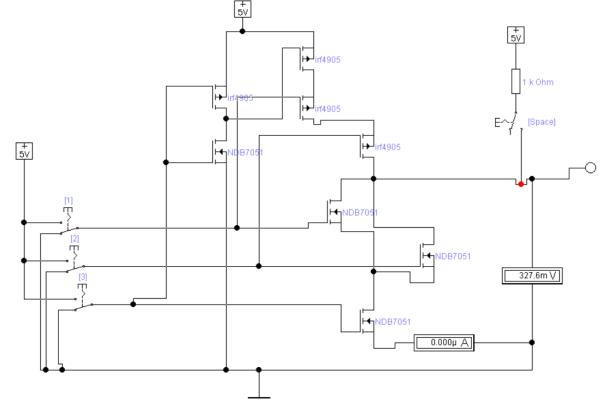

Рисунок 3.1 - 2-ИЛИ-НЕ с 3мя состояниями выхода
Исходя из показаний приборов при разных положениях переключателей,
была составлена таблица 3.1.
Таблица 3.1 - Показания приборов
Переключатели |
Iп, мкА |
Uвых, мВ |
F |
|
|
|
|
0-0-0 |
0 |
327,6 |
z |
|
|
|
|
0-0-1 |
0,5 |
5000 |
1 |
|
|
|
|
0-1-0 |
0 |
518,2 |
z |
|
|
|
|
0-1-1 |
3,286 |
0,000161 |
0 |
|
|
|
|
7
1-0-0 |
0 |
518,2 |
Z |
|
|
|
|
1-0-1 |
2,149 |
0,0001 |
0 |
|
|
|
|
1-1-0 |
0 |
722,2 |
z |
|
|
|
|
1-1-1 |
2,649 |
0,000099 |
0 |
|
|
|
|
4. ИССЛЕДОВАНИЕ ЛОГИЧЕСКОГО 3-ИЛИ
Схемы собираются в компьютерной программе Electronics Workbench.
Для исследования логического 3-ИЛИ была собрана схема, изображенная на
рисунке 4.1. Была построена путем добавления инвертора к функции
3-ИЛИ-НЕ.

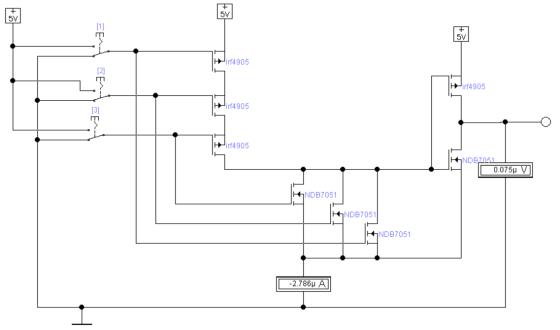

Рисунок 4.1 - 3-ИЛИ
Показания приборов при разных конфигурациях переключателей
представлены в таблице 4.1
8
Таблица 4.1 - Показания приборов
Переключатели |
Iп, мкА |
Uвых, мВ |
F |
|
|
|
|
0-0-0 |
-2,786 |
0,000075 |
0 |
|
|
|
|
0-0-1 |
-3,286 |
5000 |
1 |
|
|
|
|
0-1-0 |
-2,150 |
5000 |
1 |
|
|
|
|
0-1-1 |
-2,649 |
5000 |
1 |
|
|
|
|
1-0-0 |
-1,771 |
5000 |
1 |
|
|
|
|
1-0-1 |
-2,270 |
5000 |
1 |
|
|
|
|
1-1-0 |
-2,271 |
5000 |
1 |
|
|
|
|
1-1-1 |
-2,771 |
5000 |
1 |
|
|
|
|
5.ВЫВОДЫ
Входе работы были выполнены все поставленные задачи, была изучена работа логических элементов на основе управляющих транзисторов
Были собраны схемы 3ИЛИ-НЕ, 4И-НЕ, 2-ИЛИ-НЕ 3С, а так же 3-ИЛИ.
Была построена таблица исходя из показаний амперметров и вольтметров для всех схем.
