Материал: Эксплуатация систем водоснабжения и водоотведения. учебное пособие. Журавлева И.В

121

Приложение 1

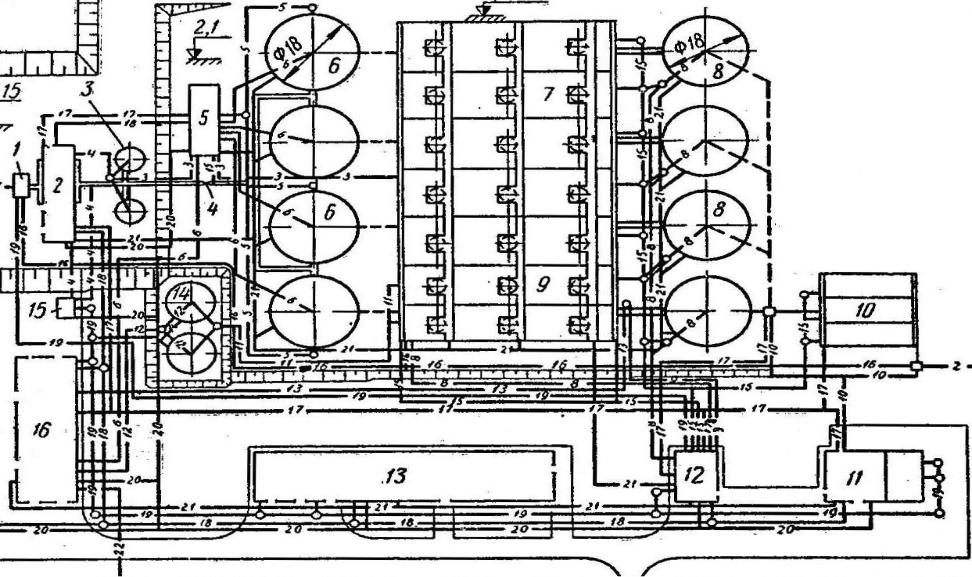

Рис. П1. Генплан станции пропускной способностью 25—50 тыс. м3/сутки с привязкой точек отбора проб:

121

122

Окончание прил.1 Рис. П1. Генплан станции пропускной способностью 25—50 тыс. м3/сутки с

привязкой точек отбора проб:

I - приемная камера – анализ концентрации поступающих стоков; 2 - здание решеток – анализ количества задержанных отбросов, зольность, влажность, удельный вес отбросов, состав по фракциям (камни, стекло, ветошь, очистки овощей и т.п.); 3- песколовка горизонтальные с круговым движением сточных вод – скорость протекания жидкости, время пребывания; 4- лоток Вентури – для определения расходов; 5 -насосная станция песколовок – анализ количества задержанного песка, его влажность, зольность и удельный вес, рассев по фракциям песка; 5а – насосная станция первичных отстойников – количество собранного осадка, влажность, зольность и удельный вес осадка, процент содержания в осадке песка с расчётной гидравлической крупностью для песколовок; 6 - отстойники первичные радиальные – скорости на водосливе, время пребывания стоков в одном отстойнике; 7 - аэротенки – доза ила в регенераторе, аэротенке, средняя, иловый индекс, нагрузка на ила, содержание кислорода; 8 - отстойники вторичные; 9 - минерализаторы; 10 - контактные резервуары – качество выпускаемой воды; 11 - хлораторная; 12 - насосная станция активного ила – количество рециркуляционного, избыточного ила, влажность, зольность и удельный вес ила; 13 - административно-бытовые помещения, лаборатория; 14 – илоуплотнители – влажность удаляемого осадка, время пребывания; 15 - бункера песка – влажность песка; 16- корпус обезвоживания осадка – влажность и количество обезвоженного осадка, удельное сопротивление осадка фильтрации. Трубопроводы:

—3— рабочей воды гидроэлеватора;—6— сырого осадка;

—7— воздуха; —g.— возвратного и —я— избыточного активного ила; —10— хлорной воды;. —11— минерализованной смеси; — 12— уплотненной минерализованной смеси; —13— фугата; —14— иловой воды; -—15— опорожнения сооружений; —16— аварийного сброса; —17— технической воды; —18— хозяйственнопротивопожарный водопровод; —19— бытовая канализация; — 20— теплосеть; —-21— электрокабель; —22—газопровод

122

123

Приложение 2

ДОЛЖНОСТНАЯ ИНСТРУКЦИЯ НАЧАЛЬНИКА (ИНЖЕНЕРА) СТАНЦИИ

1. ПОДЧИНЯЕТСЯ начальнику канализационного отдела МПО «ВОДОКАНАЛ»

2. НЕСЁТ ОТВЕТСТВЕННОСТЬ ЗА:

2.1.Грамотную эксплуатацию всего электромеханического оборудования, устройств автоматики, телемеханики и приборов КИП;

2.2.Правильный учёт электроэнергии и расходов сточных вод;

2.3.Технику безопасности и охрану труда;

2.4.Строгий учёт и сохранность всех защитных средств, инструмента, инвентаря и всей оперативной документации;

2.5.Своих подчинённых (технолога, инженеров, сменных мастеров, персонала химической, микробиологической лабораторий и др. обслуживающего персонала станции);

2.6.Правильную организацию и ведение эксплуатации всего комплекса станции, за работу производственного персонала;

2.7.Своевременное составление и согласование с руководством предприятия графика ППР и капитальных ремонтов, их выполнение, своевременное оформление заявок на эксплуатационные материалы и оборудование для элементов сооружений, насосных и воздуходувных станций.

3.ПРАВА И ОБЯЗАННОСТИ

3.1.Участвовать в комиссии по приёмке в эксплуатацию оборудования после капитального ремонта механизмов, измерительных приборов, зданий и сооружений;

3.2.Своевременно (по графику) ставить на планово-предупредительный ремонт оборудование, аппаратуру, механизмы и другое оборудование;

3.3.Контролировать и требовать выполнения производственным персоналом станции правил техники безопасности, охраны труда, санитарных правил и правил гигиены;

3.4.Требовать от персонала:

3.4.1.Экономное расходование эксплуатационных материалов и электроэнергии (не в ущерб основной задаче станции) и вести их учёт;

3.4.2.Соблюдения всех работ установленных графиками, трудовую и производственную дисциплину;

3.5.Контролировать приём-сдачу смен по журналам.

123

124

Продолжение прил.2 ДОЛЖНОСТНАЯ ИНСТРУКЦИЯ ТЕХНОЛОГА ОЧИСТНОЙ

СТАНЦИИ ВОДООТВЕДЕНИЯ

1.ПОДЧИНЯЕТСЯ начальнику (гл. инженеру) станции.

2.НЕСЁТ ОТВЕТСТСВЕННОСТЬ ЗА:

2.1.Количественный и качественный учёт технологических параметров процессов очистки сточных вод и обработки осадков; правильный выбор места отбора проб на анализ;

2.2.Всестороннюю оценку технологической эффективности работы сооруже-

ний;

2.3.Выполнение регламента работы каждого элемента и всей станции в целом, для обеспечения бесперебойной работы с заданной производительностью и требуемой степенью очистки сточных вод и обработки осадков;

2.4.Изменение режимов работы элементов сооружений в зависимости от поступающих на очистку расходов сточных вод и их концентраций;

2.5.Контроль рабочих журналов эксплуатации каждого сооружения с записями замечаний и дополнительных указаний по технологическим изменениям для операторов насосных станций, воздуходувок, метантенков, цеха обезвоживания, котельной и т.п.

3. ПРАВА И ОБЯЗАННОСТИ

3.1.Получать результаты лабораторного контроля из химической лаборатории;

3.2.Следить за правильностью снятия показаний по контрольноизмерительным приборам расхода стоков, воздуха, количества возвратного ила и фиксацией их в технологических журналах обслуживающим персоналом;

3.3.Требовать от обслуживающего персонала соблюдения требований регламента, своевременного удаления осадков из песколовок и первичных отстойников, перекачки возвратного ила, а также очистки от отбросов решёток и недопущении поломки граблей, расклинивания прутьев и т.д.

3.4.Требовать от подчинённых соблюдения правил эксплуатации, техники безопасности и дисциплины;

3.5.Согласовывать периоды проведения ремонтов (с отключением сооружений) и изменять регламент работы элементов станции при отключении какоголибо сооружения из работы;

3.6.Вносить изменения в инструкции по эксплуатации сооружений и оборудования в случаях изменения условий и режимов эксплуатации и знакомить с внесёнными изменениями и дополнениями начальников цехов, сменных мастеров, инженера-механика, инженера-электрика;

3.7.Проводить инструктаж с операторами по правилам эксплуатации, охране труда и технике безопасности;

3.8.Организовывать сменное дежурство, ликвидацию повреждений и аварий совместно с инженером-механиком и инженером-электриком;

3.9.Контролировать дежурный персонал и допускать бригады к работе; знакомиться с записями и распоряжениями в оперативной документации за время предыдущей смены;

3.10.Производить обход всех сооружений и подразделений станции;

3.11.Составлять технологические и исследовательские отчёты работы сооружений.

124

125

Продолжение прил.2 ДОЛЖНОСТНАЯ ИНСТРУКЦИЯ НАЧАЛЬНИКА ЦЕХА

(МЕХАНИЧЕСКОЙ И БИОЛОГИЧЕСКОЙ ОЧИСТКИ И АНАЛОГИЧНО - СМЕННОГО МАСТЕРА) ОЧИСТНОЙ СТАНЦИИ ВОДООТВЕДЕНИЯ

1.ПОДЧИНЯЕТСЯ технологу станции.

2.НЕСЁТ ОТВЕСТВЕННОСТЬ ЗА:

2.1.Санитарное состояние вверенного цеха (станции);

2.2.Выполнение регламента работы элементов цеха:

-механической очистки (решёток – уровень воды перед решётками и в приёмном резервуаре не должен превышать установленный уровень; песколовок, первичных отстойников и насосных станций I-ных отстойников);

-биологической очистки (аэротенков – поддержание процента регенерации, величины возвратного ила, количества воздуха на аэрацию; вторичных отстойников – времени работы ферм, очистки лотков и стенок, продолжительности отстаивания, режима удаления ила);

2.3. Исправность резервного оборудования.

3. ПРАВА И ОБЯЗАННОСТИ

3.1.По окончании смены передаёт сменщику устно и записывает в журнал технологические изменения, неполадки и произведённый ремонт в течение смены, показания всех измерительных приборов;

3.2.Сдающий смену и принимающий её обязаны совместно с операторами вверенных подразделений обойти все агрегаты, приборы и другое оборудование и расписаться в журнале, в каком состоянии сдана и принята смена;

3.3.При приёмке смены должен за 15 мин до начала смены прибыть и ознакомиться с записями и распоряжениями в оперативной документации за время предыдущей смены;

3.4.Обеспечивать бесперебойную работу электро- и механического обору-

дования;

3.5.Вести систематический контроль за работой насосных агрегатов, сооружений устройств, приборов КиП;

3.6.Контролировать по рабочим журналам количество часов работы агрегатов и количество потреблённой электроэнергии.

имеет право:

3.7.Получить результаты анализов химического контроля, необходимые для анализа работы элементов вверенного подразделения;

3.8.Обращаться к технологу и главному инженеру с заявками на необходимые эксплуатационные материалы для ремонта или модернизации вверенного оборудования и сооружений;

3.9.Вносить предложения по усовершенствованию сооружений, оборудования и технологического процесса в целом с целью улучшения эффективности работы сооружений, экономии электроэнергии, расхода эксплуатационного материала, реагентов.

ДОЛЖНОСТНАЯ ИНСТРУКЦИЯ ИНЖЕНЕРА – МЕХАНИКА

1.ПОДЧИНЯЕТСЯ главному инженеру.

2.НЕСЁТ ОТВЕСТВЕННОСТЬ ЗА:

2.1.Исправность всего механического оборудования на станции;

2.2.Работу слесарей по ремонту технологического оборудования сооружений, их знания правил эксплуатации, охраны труда и ТБ.

125
