Описание программы:

Программа Rastr предназначена для изучения зависимостей остроты зрения от цветовых характеристик. Работа с этой программой позволяет изучить остроты зрения не используя дополнительное оборудование. Программа может работать с 48 основными цветами. Полученные результаты сразу выводятся на экран.

Программа Rastr при первом запуске должна быть откалибрована. Для этого необходимо выбрать пункт "Калибровка" из меню "Настройки".

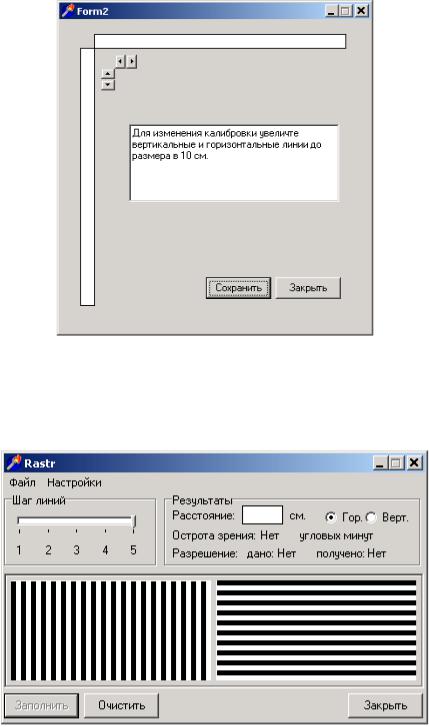

Рис. 5.1 Окно калибровки Для проведения самой калибровки необходимо увеличить (уменьшить) длину бе-

лых полос до 10 см и нажать "Сохранить".

При выборе шага линий программа Rastr изменяет толщину представляемых линий от 1 до 5.

Рис. 5.2. К выбору шага линий

По умолчанию выбрана толщина линии – 1 Выбор цвета линий и цвета фона осуществляется из меню "Настройки" соответ-

ствующими пунктами.

26

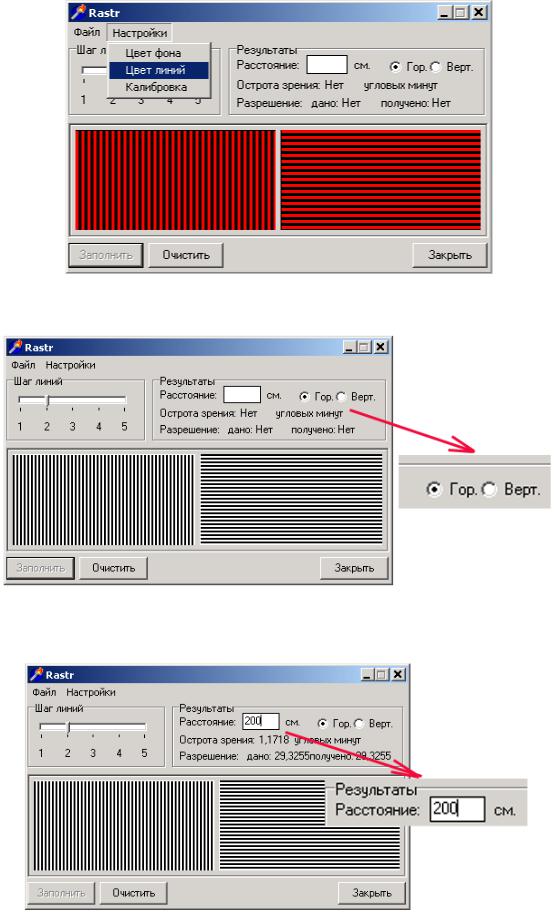

Рис. 5.3. Окно выбора цвета линий.

Программа позволяет выбирать горизонтальные или вертикальные измерения.

Рис. 5.4. К выбору развертки.

Далее вводится расстояние до экрана в см, при котором линии перестают быть видны.

Рис. 5.5. Выбор расстояния. 27

Для удаления результата достаточно двойного щелчка мыши на области ввода расстояния до экрана (внесенная ранее цифра окрасится в синий цвет) и ввода нового значения.

Результаты полученной остроты зрения и разрешающей способности глаза приводятся сразу после ввода расстояния до экрана.

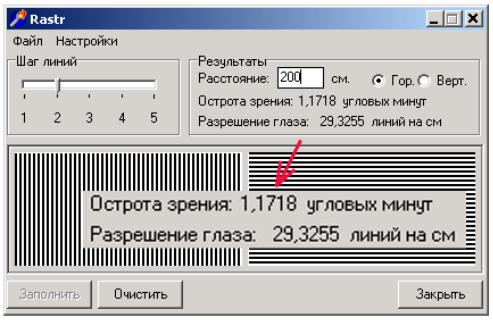

Рис. 5.6. Вывод результатов

Порядок выполнения работы.

1.Измерение остроты зрения при контрастном изображении. Для проведения данного измерения необходимо установить шаг линий равный 1 После этого необходимо произвести выбор цвета фона и линий. Для этого необходимо зайти в меню «настройки» и выбрать соответствующий пункт. Цвет фона выбирается белым, а цвет линий черным. После это определяется расстояние, на котором глаз может различить отдельные линии. Результат заносится в поле «Расстояние». Данное измерение производится отдельно для горизонтальных и вертикальных полос. После измерения фиксируется полученное значение остроты зрения. После этого шаг линий увеличивается на 1 и повторно производятся измерения, до тех пор, пока расстояние, с которого производится измерение, не превысит

200 см.

2.Измерение остроты зрения при неконтрастном изображении. Для проведения данного измерения необходимо установить шаг линий равный 1. Цвет фона выбирается белым, а цвет линий выбирается произвольно. После это определяется расстояние, на котором глаз может различить отдельные линии. Результат заносится в поле «Расстояние». Данное измерение производится отдельно для горизонтальных и вертикальных полос.. После измерения фиксируется полученное значение остроты зрения. После этого шаг линий увеличивается на 1 и повторно производятся измерения, до тех пор, пока расстояние,

скоторого производится измерение, не превысит 200 см.

3.Измерение остроты зрения при смешанном изображении. Для проведения данного измерения необходимо установить шаг линий равный 1. Далее ищутся две пары цветов с высокой и низкой насыщенностью попарно, для которых острота зрения максимальна. После измерения фиксируется полученное значение остроты зрения. После этого шаг линий увеличивается на 1. и повторно производятся измерения, до тех пор, пока расстояние, с которого производится измерение, не превысит 200 см.

28

Содержание отчета.

1.Схематическое изображение метода измерения.

2.Таблицы остроты зрения при контрастном изображении, для горизонтальных и вертикальных полос.

3.Таблицы остроты зрения при неконтрастном изображении, для горизонтальных

ивертикальных полос. Графики зависимости остроты зрения от контрастности изображения.

4.Таблицы остроты зрения при смешанном изображении, для горизонтальных и вертикальных полос. Графики зависимости остроты зрения от контрастности изображения.

5.Выводы и заключения по построенным графикам.

6.ИССЛЕДОВАНИЕ ВЕРОЯТНОСТИ РАСПОЗНАВАНИЯ СИМВОЛОВ ОПЕРА-

ТОРОМ

Цель работы – исследование закономерностей распознавания символов зрительным анализатором.

Основные теоретические положения.

Надежность функционирования СОИ во многом зависит от человека-оператора: от его психофизических особенностей, уровня тренированности, функционального состояния, условий работы. К основным характеристикам человека, как оператора, относятся: быстродействие, точность, пропускная способность, надежность.

Быстродействие оператора характеризуется временем решения задачи. Это интервал времени от момента появления информационного сигнала до момента окончания выполнения управляющего воздействия. Быстродействие оператора Tоп зависит от времени реакции оператора (tрк) и от количества перерабатываемой информации: Топ = tрк + I*ti, где ti - время переработки одной двоичной информации (примерно 1/4...1/2 сек).

Различают:

а) простую сенсомоторную реакцию, когда в ответ на заранее известный сигнал, внезапно появившийся в поле зрения, человек выполняет определенное действие;

б) сложную сенсомоторную реакцию, когда оператору предъявляется один из нескольких известных сигналов.

Вслучае простой сенсомоторной реакции время задержки в выполнении действия включает две составляющие:

1 - латентный период реакции: время от момента появления сигнала до момента выполнения движения;

2 - моторный компонент: время совершения действия, которое можно разделить на время поиска рычага управления и время моторного акта.

Для зрительного анализатора латентный период составляет примерно 0.1...0.2 сек.

Вслучае сложной сенсомоторной реакции, когда оператору предъявляется один из нескольких известных сигналов, время реакции увеличивается на "время решения", т.к. появляется задача выбора из нескольких альтернатив.

Точность работы оператора - это степень соответствия его действий предписанному алгоритму. При контроле или измерении параметров точность определяется как степень соответствия считанного значения параметра значению, отображаемому индикатором. При количественной оценке точности оператора используется значение погрешности, равное разности между истинным значением параметра, отображаемого индикатором,

иего фактическим значением, получаемым при считывании.

Точность работы оператора, как и остальные его характеристики, зависит от индивидуальных психофизических особенностей, функционального состояния оператора,

29

условий и времени непрерывной работы, характеристик сигналов, степени сложности задач. Точность увеличивается при обучении и тренировке оператора.

Пропускная способность оператора характеризует возможности оператора по восприятию и переработке информации. Пропускная способность зависит от психофизических характеристик человека, типа решаемых задач и вида перерабатываемой информации. В простейшем случае, при считывании символьной информации, пропускная способность оператора определяется как: C = N * R/Т, где N - число правильно считанных символов, R - логарифм по основанию 2 длины алфавита, T - время отображения всей информации.

Мгновенная пропускная способность, которая характеризует возможность одноактного распознавания символа, составляет порядка 50 бит/с. Соответствующее время экспозиции символов, когда они все распознаются - десятки миллисекунд. В длительном же режиме работы пропускная способность уменьшается на 1-2 порядка. А если в функции оператора кроме приема информации входит ее осмысление и передача, пропускная способность уменьшается в десятки раз.

Надежность работы оператора - это способность выполнять в полном объеме возложенные на него функции. Надежность работы оператора подается простой количественной оценке при выполнении им простых задач, например, считывания символьной информации. В этом случае надежность оператора можно оценить вероятностью безошибочного считывания информации: P(t)=n(t)/N(t) , где n - число правильных считываний, N - общее число считываний. В зависимости от времени предъявления символов t и их характеристик (размеры, яркость, цвет) вероятность безошибочного считывания информации будет различной.

Лабораторная работа выполняется с помощью компьютерной программы Time.

Описание программы:

Программа Time позволяет выбирать возможность работы в двух зонах зрения: зона центрального зрения и зона ясного зрения. По умолчанию выбрана зона центрального зрения. Программа Time предоставляет возможность работы с двумя зонами зрения: зоной центрального зрения и зоной ясного зрения. Для их выбора необходимо войти в меню "Параметры" - "Выбор поля зрения" и нажать на соответствующую зону. Программа Time позволяет выбирать размеры символов, их цвет и цвет поля предъявления

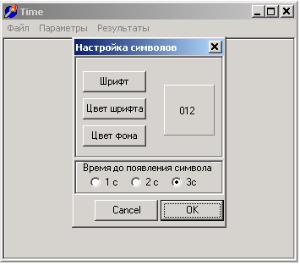

Рис. 6.1. Окно выбора параметров символов Для изменения параметров символов необходимо нажать "Параметры", "Парамет-

ры символов". Также программа позволяет задавать время до предъявления символа (1, 2,

30
