Курсовая работа (т): Генератор сигналов синусоидальной формы

Генератор сигналов синусоидальной формы

ГЕНЕРАТОР СИГНАЛОВ СИНУСОИДАЛЬНОЙ ФОРМЫ

Пояснительная записка к курсовой работе

по дисциплине «Микропроцессорная техника»

Реферат

Микроконтроллер, архитектура, периферийные устройства, цифро-аналоговый преобразователь, адресация.

Объектом проектирования является генератор сигналов синусоидальной формы.

Цель работы - закрепление теоретических знаний в области программирования микроконтроллеров.

Курсовая работа выполнена в текстовом редакторе Microsoft Word 2007.

Содержание

Введение

. Микроконтроллеры AVR. Назначение и внутренняя структура

.1 Структура микроконтроллеров AVR

.2 Периферийные устройства микроконтроллеров AVR

.2.1 Порты ввода/вывода (I/O)

1.2.2 Прерывания (INTERRUPTS)

.2.3 Таймеры/счетчики (TIMER/COUNTERS)

1.2.4 Сторожевой таймер (WDT)

.2.5 Аналоговый компаратор (AC)

.2.6 Аналого-цифровой преобразователь (A/D CONVERTER)

.2.7 Универсальный последовательный приемопередатчик (UART или USART)

.2.8 Последовательный периферийный интерфейс SPI

.2.9 Двухпроводной последовательный интерфейс TWI

.2.10 Тактовый генератор

.2.11 Сброс при снижении напряжения питания (BOD)

. Описание ATtiny2313

. Способы генерации аналоговых сигналов

.1 Генерация аналоговых сигналов с помощью ШИМ

.2 Генерация аналоговых сигналов с помощью R-2R матрицы

. Разработка программ генерации синусоидального напряжения

.1 Хранение значений синусоиды в памяти программ

.2 Хранение значений синусоиды в ОЗУ. Применение косвенной адресации

.3 Хранение значений синусоиды в энергонезависимой памяти (EEPROM)

Заключение

Библиографический список

Введение

Цифровые микросхемы к настоящему времени достигли впечатляющего быстродействия при приемлемом токе потребления. Наиболее быстрые из цифровых микросхем обладают скоростью переключения порядка 3..5 нс. (серия микросхем 74ALS). В то же время приходится платить за быстродействие микросхем повышенным током потребления. Исключением являются микросхемы, построенные на основе КМОП технологии (например, микросхемы серий 1564, 74HC, 74AHC). В этих микросхемах потребляемый ток прямо пропорционален скорости переключения логических вентилей в микросхеме. Т.е. микросхема автоматически увеличивает ток потребления, если от нее требуется большее быстродействие, поэтому в настоящее время подавляющее большинство микросхем выпускается именно по этой технологии.

Часто цифровые устройства выполняют достаточно сложные задачи. Возникает вопрос, раз микросхемы достигли такого высокого быстродействия, то нельзя ли использовать одну и ту же микросхему многократно? Тогда можно будет обменивать быстродействие микросхем на сложность решаемой задачи. Именно этот обмен и позволяют осуществлять микропроцессоры. В этих микросхемах многократно используется одно и то же устройство - АЛУ (арифметико-логическое устройство). Поэтому возможен обмен предельного быстродействия микроконтроллера на сложность реализуемого устройства. Именно по этой причине стараются максимально увеличить быстродействие микропроцессоров, что позволяет реализовывать все более сложные устройства в одном и том же объеме.

Ещё одной причиной широкого распространения микропроцессоров стало то, что микропроцессор - это универсальная микросхема, которая может выполнять практически любые функции. Универсальность обеспечивает широкий спрос на эти микросхемы, а значит массовость производства. Стоимость же микросхем обратно пропорциональна массовости их производства, то есть микропроцессоры становятся дешёвыми микросхемами и тем самым ещё больше увеличивают спрос.

В наибольшей степени все вышеперечисленные свойства проявляются в однокристальных микроЭВМ или как их чаще называют по области применения: микроконтроллерах. В микроконтроллерах на одном кристалле объединяются все составные части компьютера: микропроцессор (часто называют ядро микроконтроллера), ОЗУ, ПЗУ, таймеры и порты ввода-вывода.

1. Микроконтроллеры AVR. Назначение и внутренняя структура

.1 Структура микроконтроллеров AVR

Микроконтроллеры AVR содержат: быстрый RISK-процессор, два типа энергонезависимой памяти (Flash-память программ и память данных EEPROM), оперативную память RAM, порты ввода/вывода и различные периферийные интерфейсные схемы.

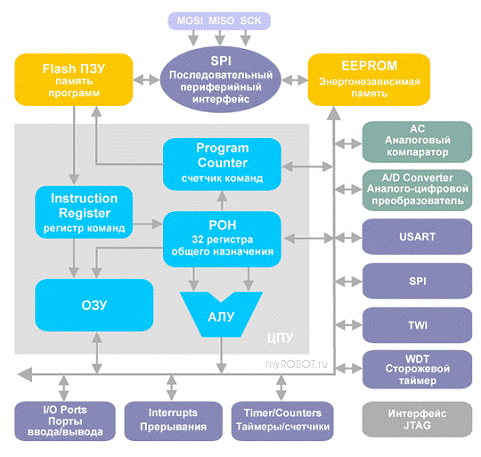

Рисунок 1 - Структура микроконтроллеров AVR

Сердцем микроконтроллеров AVR является 8-битное микропроцессорное ядро или центральное процессорное устройство (ЦПУ), построенное на принципах RISC-архитектуры. Основой этого блока служит арифметико-логическое устройство (АЛУ). По системному тактовому сигналу из памяти программ в соответствии с содержимым счетчика команд (Program Counter - PC) выбирается очередная команда и выполняется АЛУ. Во время выбора команды из памяти программ происходит выполнение предыдущей выбранной команды, что и позволяет достичь быстродействия 1 MIPS на 1 МГц.

Идея RISC - это тщательный подбор команд, которые можно было бы выполнить за один такт. Таким образом, упрощается аппаратная реализация процессора, сокращается число транзисторов, снижается потребляемая мощность и цена.

АЛУ подключено к регистрам общего назначения РОН (General Purpose Registers - GPR). Регистров общего назначения всего 32, они имеют байтовый формат, то есть каждый из них состоит из восьми бит. РОН находятся в начале адресного пространства оперативной памяти, но физически не являются ее частью. Поэтому к ним можно обращаться двумя способами (как к регистрам и как к памяти). Такое решение является особенностью AVR и повышает эффективность работы и производительность микроконтроллера.

Отличие между регистрами и оперативной памятью состоит в том, что с регистрами можно производить любые операции (арифметические, логические, битовые), а в оперативную память можно лишь записывать данные из регистров.

В микроконтроллерах AVR реализована Гарвардская архитектура, в соответствии с которой разделены не только адресные пространства памяти программ и памяти данных, но и шины доступа к ним. Каждая из областей памяти данных (оперативная память и EEPROM) также расположена в своем адресном пространстве. Гарвардская архитектура позволяет центральному процессору работать одновременно как с памятью программ, так и с памятью данных, что существенно увеличивает производительность.

1.2 Периферийные устройства микроконтроллеров AVR

Периферия микроконтроллеров AVR включает: порты (от 3 до 48 линий ввода и вывода), поддержку внешних прерываний, таймеры-счетчики, сторожевой таймер, аналоговые компараторы, 10-разрядный 8-канальный АЦП, интерфейсы UART, JTAG и SPI, устройство сброса по понижению питания, широтно-импульсные модуляторы.

.2.1 Порты ввода/вывода (I/O)

Порты ввода/вывода AVR имеют число независимых линий "вход/выход" от 3 до 53. Каждая линия порта может быть запрограммирована на вход или на выход. Мощные выходные драйверы обеспечивают токовую нагрузочную способность 20 мА на линию порта (втекающий ток) при максимальном значении 40 мА, что позволяет, например, непосредственно подключать к микроконтроллеру светодиоды и биполярные транзисторы. Общая токовая нагрузка на все линии одного порта не должна превышать 80 мА (все значения приведены для напряжения питания 5 В).

Архитектурная особенность построения портов ввода/вывода у AVR заключается в том, что для каждого физического вывода (пина) существует 3 бита контроля/управления, а не 2, как у распространенных 8-разрядных микроконтроллеров (Intel, Microchip, Motorola и т.д.). Это позволяет избежать необходимости иметь копию содержимого порта в памяти для безопасности и повышает скорость работы микроконтроллера при работе с внешними устройствами, особенно в условиях внешних электрических помех.

.2.2 Прерывания (INTERRUPTS)

Система прерываний - одна из важнейших частей микроконтроллера. Все микроконтроллеры AVR имеют многоуровневую систему прерываний. Прерывание прекращает нормальный ход программы для выполнения приоритетной задачи, определяемой внутренним или внешним событием.

Для каждого такого события разрабатывается отдельная программа, которую называют подпрограммой обработки запроса на прерывание (для краткости - подпрограммой прерывания), и размещается в памяти программ.

При возникновении события, вызывающего прерывание, микроконтроллер сохраняет содержимое счетчика команд, прерывает выполнение центральным процессором текущей программы и переходит к выполнению подпрограммы обработки прерывания.

После выполнения подпрограммы прерывания осуществляется восстановление предварительно сохраненного счетчика команд, и процессор возвращается к выполнению прерванной программы.

Для каждого события может быть установлен приоритет. Понятие приоритет означает, что выполняемая подпрограмма прерывания может быть прервана другим событием только при условии, что оно имеет более высокий приоритет, чем текущее. В противном случае центральный процессор перейдет к обработке нового события только после окончания обработки предыдущего.

.2.3 Таймеры/счетчики (TIMER/COUNTERS)

Микроконтроллеры AVR имеют в своем составе от 1 до 4 таймеров/счетчиков с разрядностью 8 или 16 бит, которые могут работать и как таймеры от внутреннего источника тактовой частоты, и как счетчики внешних событий.

Их можно использовать для точного формирования временных интервалов, подсчета импульсов на выводах микроконтроллера, формирования последовательности импульсов, тактирования приемопередатчика последовательного канала связи. В режиме ШИМ (PWM) таймер/счетчик может представлять собой широтно-импульсный модулятор и используется для генерирования сигнала с программируемыми частотой и скважностью. Таймеры/счетчики способны вырабатывать запросы прерываний, переключая процессор на их обслуживание по событиям и освобождая его от необходимости периодического опроса состояния таймеров. Поскольку основное применение микроконтроллеры находят в системах реального времени, таймеры/счетчики являются одним из наиболее важных элементов.

.2.4 Сторожевой таймер (WDT)

Сторожевой таймер (WatchDog Timer) предназначен для предотвращения катастрофических последствий от случайных сбоев программы. Он имеет свой собственный RC-генератор, работающий на частоте 1 МГц. Как и для основного внутреннего RC-генератора, значение 1 МГц является приближенным и зависит прежде всего от величины напряжения питания микроконтроллера и от температуры.

Идея использования сторожевого таймера предельно проста и состоит в pегуляpном его сбpасывании под упpавлением пpогpаммы или внешнего воздействия до того, как закончится его выдеpжка вpемени и не пpоизойдет сбpос пpоцессоpа. Если пpогpамма работает нормально, то команда сбpоса стоpожевого таймеpа должна pегуляpно выполняться, пpедохpаняя поцессоp от сбpоса. Если же микpопpоцессоp случайно вышел за пpеделы пpогpаммы (напpимеp, от сильной помехи по цепи питания) либо зациклился на каком-либо участке пpогpаммы, команда сбpоса стоpожевого таймеpа скоpее всего не будет выполнена в течение достаточного вpемени и пpоизойдет полный сбpос пpоцессоpа, инициализирующий все pегистpы и пpиводящий систему в pабочее состояние.

.2.5 Аналоговый компаратор (AC)

Аналоговый компаратор (Analog Comparator) сравнивает напряжения на двух выводах (пинах) микроконтроллера. Результатом сравнения будет логическое значение, которое может быть прочитано из программы.

Выход аналогового компаратора можно включить на прерывание от аналогового компаратора. Пользователь может установить срабатывание прерывания по нарастающему или спадающему фронту или по переключению.

.2.6 Аналого-цифровой преобразователь (A/D CONVERTER)

.2.7 Универсальный последовательный приемопередатчик (UART или USART)

Универсальный асинхронный или универсальный синхронно/асинхронный приемопередатчик (Universal Synchronous/Asynchronous Receiver and Transmitter - UART или USART) - удобный и простой последовательный интерфейс для организации информационного канала обмена микроконтроллера с внешним миром. Способен работать в дуплексном режиме (одновременная передача и прием данных). Он поддерживает протокол стандарта RS-232, что обеспечивает возможность организации связи с персональным компьютером.

.2.8 Последовательный периферийный интерфейс SPI

Последовательный периферийный трехпроводный интерфейс SPI (Serial Peripheral Interface) предназначен для организации обмена данными между двумя устройствами. С его помощью может осуществляться обмен данными между микроконтроллером и различными устройствами, такими, как цифровые потенциометры, ЦАП/АЦП, FLASH-ПЗУ и др. С помощью этого интерфейса удобно производить обмен данными между несколькими микроконтроллерами AVR.

Кроме того, через интерфейс SPI может осуществляться программирование микроконтроллера.

.2.9 Двухпроводной последовательный интерфейс TWI

Двухпроводной последовательный интерфейс TWI (Two-wire Serial Interface) является полным аналогом базовой версии интерфейса I2C (двухпроводная двунаправленная шина) фирмы Philips. Этот интерфейс позволяет объединить вместе до 128 различных устройств с помощью двунаправленной шины, состоящей из линии тактового сигнала (SCL) и линии данных (SDA).

.2.10 Тактовый генератор

Тактовый генератор вырабатывает импульсы для синхронизации работы всех узлов микроконтроллера. Внутренний тактовый генератор AVR может запускаться от нескольких источников опорной частоты (внешний генератор, внешний кварцевый резонатор, внутренняя или внешняя RC-цепочка). Минимальная допустимая частота ничем не ограничена (вплоть до пошагового режима). Максимальная рабочая частота определяется конкретным типом микроконтроллера и указывается Atmel в его характеристиках, хотя практически любой AVR-микроконтроллер с заявленной рабочей частотой, например, в 10 МГц при комнатной температуре легко может быть "разогнан" до 12 МГц и выше.

.2.11 Сброс при снижении напряжения питания (BOD)

Схема BOD (Brown-Out Detection) отслеживает напряжение источника питания. Если схема включена, то при снижении питания ниже некоторого значения она переводит микроконтроллер в состояние сброса. Когда напряжение питания вновь увеличится до порогового значения, запускается таймер задержки сброса. После формирования задержки внутренний сигнал сброса снимается и происходит запуск микроконтроллера.

2. Описание ATtiny2313

ATtiny2313 - низкопотребляющий 8 битный КМОП микроконтроллер с RISC архитектурой. Выполняя команды за один цикл, ATtiny2313 достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производительности.

AVR ядро объединяет богатую систему команд и 32 рабочих регистра общего назначения. Все 32 регистра непосредственно связаны с арифметико-логическим устройством (АЛУ), что позволяет получить доступ к двум независимым регистрам при выполнении одной команды. В результате эта архитектура позволяет обеспечить в десятки раз большую производительность, чем стандартная CISC архитектура.

ATtiny2313 имеет следующие характеристики: 2 КБ программируемой в системе Flash память программы, 128 байтную EEPROM память данных, 128 байтное SRAM (статическое ОЗУ), 18 линий ввода - вывода общего применения, 32 рабочих регистра общего назначения, однопроводный интерфейс для встроенного отладчика, два гибких таймера/счетчика со схемами сравнения, внутренние и внешние источники прерывания, последовательный программируемый USART, универсальный последовательный интерфейс с детектором стартового условия, программируемый сторожевой таймер со встроенным генератором и три программно инициализируемых режима пониженного потребления. В режиме Idle останавливается ядро, но ОЗУ, таймеры/счетчики и система прерываний продолжают функционировать. В режиме Power-down регистры сохраняют свое значение, но генератор останавливается, блокируя все функции прибора до следующего прерывания или аппаратного сброса. В Standby режиме задающий генератор работает, в то время как остальная часть прибора бездействует. Это позволяет очень быстро запустить микропроцессор, сохраняя при этом в режиме бездействия мощность.

Прибор изготовлен по высокоплотной энергонезависимой технологии изготовления памяти компании Atmel. Встроенная ISP Flash позволяет перепрограммировать память программы в системе через последовательный SPI интерфейс или обычным программатором энергонезависимой памяти. Объединив в одном кристалле 8-битное RISC ядро с самопрограммирующейся в системе Flash памятью, ATtiny2313 стал мощным микроконтроллером, который дает большую гибкость разработчикам микропроцессорных систем.
