Гидравлический расчет трубопроводных систем

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЕСКИЙ УНИВЕРСИТЕТ

Кафедра "Городское строительство и хозяйство"

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе по дисциплине

Наименование темы:

Гидравлический расчет трубопроводных систем

Наименование дисциплины:

Основы гидравлики и теплофизики

Выполнил студент группы ВВбз-11 М.Ф. Мурашова

Нормоконтроль С.П. Епифанов

Руководитель С.П. Епифанов.

Иркутск 2015

Задание на курсовую работу

По курсу: Основы гидравлики и теплофизики

Студентке: Хасаншиной Е. С.

Тема работы: Гидравлический расчет трубопроводных систем.

Исходные данные:

. Схема расположения трубопроводов - рис.6. Расход воды Q=3 л/с. Диаметр труб: первой трубы d₁= 75 мм, второй трубы d₂ = 100 мм, третьей трубы d₃ = 50 мм. Длины труб: первой трубы l₁ = 2 м, второй трубы l₂ = 2 м, третьей трубы l₃ = 2 м. Температура воды в трубах T = 40⁰. Коэффициент шероховатости стенок трубопровода k_э = 0,1 мм. Угол расположения наклонных участков относительно горизонтальной плоскости α = 30⁰.

Исходные данные: 2. Определить диаметр всасывающего трубопровода и предельную теоретическую высоту установки (всасывания) центробежного насоса с учетом и без учета запаса, обеспечивающего отсутствие кавитации, если насос перекачивает воду при температуреt = 50⁰C, расходе Q = 35 м³/ч, частоте вращения n = 1500 об/мин. Трубопровод стальной, длиной l, эквивалентом шероховатости k_экв= 1,4 мм; имеет приемный (обратный) клапан, один поворот (колено) 90⁰ (R=2d).

Оглавление

Введение

I. Расчет короткого трубопровода

1. Расчет скорости потоков в трубопроводах

2. Расчет потери напора трубопровода

3. Суммарные потери напора

4. Определение уровня воды в напорном баке

5. Расчет и построение напорной линии

6. Расчет и построение пьезометрической линии

7. Расчет и построение напорной характеристики

II. Расчет всасывающего трубопровода насосной установки

1. Расчет скорости и диаметра

2. Расчетная высота установки насоса

3. Расчет кавитационного запаса

Заключение

Список использованной литературы

Введение

Гидравлика - это общепрофессиональная дисциплина, изучающая законы покоя и движения жидкостей, законы взаимодействия жидкости с твердыми телами и способы применения этих законов для решения практических задач.

Гидравлика является инженерной наукой, решение практических задач в ней доводится до конкретных результатов. С её помощью люди решают множество задач, относящихся к строительству разного рода сооружений, необходимых для решения проблем водоснабжения, а также создания гидравлического оборудования, ремонта гидравлики, ремонта гидронасосов и так далее.

В современной технике применяются трубопроводы различного назначения, служащие для перемещения разнообразных жидкостей и изготовленных из различных материалов.

Все трубопроводы могут быть разделены на простые и сложные.

Простым трубопроводом называется трубопровод без разветвлений постоянного или переменного сечения.

Сложные трубопроводы - трубопроводы с разветвлениями, составленные из последовательно и параллельно соединенных простых трубопроводов или ветвей с непрерывной раздачей жидкости кольцевые, а также с насосной подачей жидкости (разомкнутые и замкнутые).

При расчете трубопроводов возможны различные сочетания известных и требующих определения величин. В общем случае расчет трубопроводов удобно вести в следующем порядке:

схема трубопровода разбивается на участки, отличающиеся один от другого характером или величиной сопротивлений;

устанавливаются исходные данные для отдельных участков и всей гидросети;

трубопровод насосная установка гидравлический

с помощью формул и таблиц определяются коэффициенты местных сопротивлений;

определяются потери давления на каждом участке.

I. Расчет короткого трубопровода

Вода из открытого резервуара, в котором поддерживается постоянный уровень воды, вытекает из напорного бака через трубопровод переменного сечения. Коэффициент шероховатости стенок трубопровода k_э= 0,1 мм=0,1⋅10^-3 м. Угол расположения наклонных участков относительно горизонтальной плоскости α = 30⁰.

Требуется найти:

.        Определить потери напора ∆h_i в отдельных элементах (в трубах и местных сопротивлениях) и полные потери напора ∆h.

2.      Определить уровень воды в баке при заданном расходе Q и температуре.

.        Рассчитать значения полных и статических напоров в точках a,b,c,e,k,m,n,f и построить напорную и пьезометрическую линии.

.        Рассчитать и построить гидравлическую характеристику трубопровода ∆h=f (Q). Определить потери напора в трубопроводе при заданном расходе.

Дано: Расход воды Q = 3 л/с=3⋅10^-3 м³/с. Диаметр труб: первой трубы d₁ = 75 мм= 0,075 м, второй трубы d₂ = 100 мм= 0,1 м, третьей трубы d₃ = 50 мм= 0,05 м. Длины труб: первой трубы l₁ = 2 м, второй трубы l₂ = 2 м, третьей трубы l₃ = 2 м. Температура воды в трубах T = 40⁰,ν₄₀ = 0,66⋅10^-6 м²/с

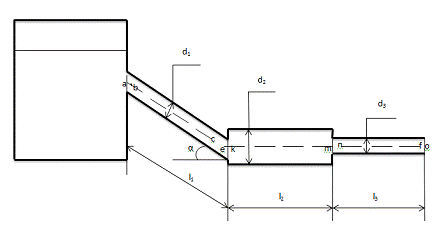

Рис 1. Схема короткого трубопровода.

. Расчет скорости потоков в трубопроводах

Средняя скорость потока V - скорость движения жидкости, определяющаяся отношением расхода жидкости Q к площади живого сечения ω для круглых напорных труб, вычисляем площади живых сечений, каждой трубы:

Тогда средние скорости в трубах будут равны:

2. Расчет потери напора трубопровода

Существует два вида гидравлических потерь:

1. потери на трение по длине - вызваны внутренним трением в жидкости и пропорциональны длине участков трубы, для их определения используем формулу Дарси-Вейсбаха, где  - коэффициент гидравлического трения (коэффициент Дарси) - безразмерный параметр, величина которого зависит от режима движения жидкости (числа Рейнольдса). Существует три режима движения жидкости:

1)      ламинарный;

)        неустойчивый;

)        турбулентный.

Области сопротивления:

1)      Доквадратичная зона (область шероховатых труб):

где λ определяется по формуле Альтшуля

;

2)      Зона гидравлически гладких труб:

где λ определяется по формуле Блазиуса

.

3)      Квадратичная зона шероховатых труб:

где λ определяется по формуле Шифринсона

. местные потери напора (потери удельной энергии) - обуславливаются изменением по величине и направлению скорости движения жидкости, приводящим к образованию вихревых зон. Определяются по формуле Вейсбаха:

где коэффициент местного сопротивления, скорость перед (после) местным сопротивлением.

1.1 Потери при выходе потока из резервуара:

где

ζ_вых = 0,5 - коэффициент местного сопротивления, ускорение свободного падения: g = 9,81 м/c².

2.2 Потери напора в первой трубе 1 (по длине):

Для определения напора в трубе необходимо применяем формулу Дарси-Вейсбаха:

где  - коэффициент гидравлического трения, величина которого зависит от режима жидкости:

Тогда значение критической зоны турбулентности

Трубопровод работает в переходном режиме. λ₁рассчитывается по формуле Альтшуля:

Напор в трубе равен:

.3 Потери напора на поворот (с-е):

Для того чтобы определить потери напора при резком повороте необходимо найти коэффициент сопротивления колена круглого сечения, воспользовавшись формулой:

где  - значение коэффициента сопротивления для α = 1; для ориентировочных расчетов =1.

Получаем

2.4 Потери напора на внезапном расширении (е-k):

Применяем формулу Борда для вычисления потери напора при внезапном расширении:

2.5 Потери во втором трубопроводе (по длине):

Рассчитывается по формуле Дарси-Вейсбаха:

,

Тогда значение критической зоны турбулентности

Трубопровод работает в переходном режиме. λ₂ рассчитывается по формуле Альтшуля:

Напор в трубе равен:

Рассчитываются по формуле Борда:

 где

.7 Потери напора в третьем трубопроводе (n-f):

Рассчитывается по формуле Дарси-Вейсбаха:

,

Тогда значение критической зоны турбулентности

Трубопровод работает в переходном режиме. λ₃рассчитывается по формуле Альтшуля:

Напор в трубе равен:

3. Суммарные потери напора

Просуммируем все потери по трубопроводу:

4. Определение уровня воды в напорном баке

Необходимо составить уравнение Бернулли, которое характеризует поток на всем пути от сечения I-I до сечения III-III, относящееся к целому потоку в жидкости:

где сечение I-I совпадает со свободной поверхностью в резервуаре; давление , а скорость жидкости на поверхности равна нулю, так как резервуар имеет большой размер и понижением уровнем воды можно пренебречь. Сечение III-III совпадает с выходным отверстием третьего трубопровода, а давление , скорость равна скорости движения жидкости в третьем водопровод Плоскость сравнения проведем горизонтально через ось первого трубопровода. Из условий следует, что

Подставляя найденные величины в уравнение Бернулли, вычисляем уровень воды в резервуаре:

5. Расчет и построение напорной линии

Полные напоры в сечениях трубопроводов:

H_a= H = 1.278м,

H_b= H_a - ∆h_a-b = 1.278 - 0.012 = 1.266м,

H_с= H_b - ∆h_b-c = 1.266 - 0.015 = 1.251м,_e = H_c - ∆h_c-e = 1.251 - 0.0031 = 1.2479 м,_k= H_{e -} ∆h_e-k = 1.2479 - 0.0046 = 1.2433м,_m= H_k - ∆h_k-m = 1.2433 - 0.0035 = 1.2398м,_n= H_m - ∆h_m-n = 1.2398 - 0.0027 = 1.2371м,_f= H_n - ∆h_n-f = 1.2371 - 0.1178= 1.1193м.

Наносим данные на рис 1, откладывая полученные величины от плоскости сравнения, получаем линию сравнения.
