Глава 14. Организация и технология строительства сосредоточенных объектов

14.1. Общие положения

К сосредоточенным объектам в системе трубопроводного транспорта нефти и газа относятся комплексы насосных станций (НС), компрессорных станций (КС) и терминалов. Для их строительства необходимы следующие документы:

- рабочие чертежи, разрабатываемые в соответствии с требованиями государственных стандартов;

- ведомости объемов строительных и монтажных работ, составленные по установленной форме,

- ведомости и сводные ведомости потребности в материалах;

- сметы;

- расчеты показателей изменения сметной стоимости строительно-монтажных работ, затрат труда и расхода основных строительных материалов;

- спецификации на оборудование, габаритные чертежи и конструкции фундаментов;

- паспорта строительных рабочих чертежей здании и сооружений.

Рабочий проект состоит из следующих документов:

- общая пояснительная записка, основные чертежи, в том числе, ситуационный и генеральный планы;

- организация строительства;

- сметная документация;

- технологические карты на основные строительные операции;

- паспорт рабочего проекта.

Ситуационный план показывает размещение объектов строительства в увязке с производственной базой строительно-монтажной организации, ближайшими населенными пунктами, источниками и внешними сетями энерго-, тепло- и водоснабжения, сооружениями и сетями канализации, транспорта и связи, карьерами и отвалами, а также основные особенности природных условий территории в районе строительства.

Генеральный план (генплан) - содержит комплексное решение вопросов планировки и благоустройства объекта строительства, размещения зданий, сооружений, транспортных коммуникаций и инженерных сетей, организации систем хозяйственного и бытового обслуживания. На генплане показывают. размещение в плане существующих и проектируемых зданий и сооружений, очередность строительства объектов и пусковых комплексов, благоустройство территории, картограмму земляных масс, план инженерных коммуникаций и сетей.

Решения по организации строительства являются составной частью рабочего проекта, определяющие общую продолжительность и промежуточные сроки строительства, распределение капитальных вложений и объемов строительно-монтажных работ, материально-технические и трудовые ресурсы и источники их покрытия, основные методы выполнения строительно-монтажных работ и структуру управления строительством объекта. Проект организации строительства - основной документ, в соответствии с которым планируют капитальные вложения, кадры, материально-технические ресурсы, мероприятия по организации индустриальной базы строительства. Проект организации строительства разрабатывает генеральная проектная организация, которая для разработки специальных вопросов привлекает специализированные проектные организации.

Строительный генеральный план (стройгенплан) - часть проекта организации строительства, регламентирующая организацию строительной площадки. Стройгенплан составляют на основании генплана. В отличие от генплана на стройгенплане кроме возводимых постоянных зданий и сооружений показывают также все временные сооружения, необходимые для осуществления процесса строительства, в нашем случае - насосной или компрессорной станции, комплекса объектов терминала. К таким временным сооружениям относят дороги и пути транспорта для строительства; подсобные предприятия и механизированные установки, размещаемые на строительной площадке; основные монтажные машины и механизмы; склады материалов и строительных конструкций; временные водопроводные и канализационные сети; временные сети электроснабжения; временные коммуникации пара, сжатого воздуха и т.д.

Избыточная или недостаточная пропускная способность магистрального нефте- или газопровода компенсируется работой резервуарного парка на промежуточных насосных или компрессорных станциях, на терминалах и на перевалочной базе.

Необходимость иметь резервуарный парк большого объема обусловлена возможной неравномерностью работы магистрального трубопровода (из-за аварийных и плановых остановок перекачки), а на терминалах и перевалочных базах из-за простоев по погодным условиям или неприбытия транспортных средств в намечаемый срок. Поэтому для гарантированной и планомерной работы магистральных трубопроводов вдоль трассы и на конечных пунктах устраиваются резервуарные парки, приспособленные для конкретных целей.

Резервуарный парк, например, должен обеспечивать возможность одновременной погрузки танкеров максимальной грузоподъемности на всех причалах терминала или налива железнодорожных или автомобильных цистерн на специально обустроенных участках.

Резервуарный парк терминала, нефтеперекачивающих насосных станций и газгольдеров на компрессорных станциях вдоль газопроводов проектируется по аналогичным требования и техническим условиям для обеспечения надежности, безопасности и долговечности эксплуатируемых объектов парка. Основным отличием, в основном, является единичный объем используемых резервуаров и газгольдеров.

14.2. Насосные и компрессорные станции, терминалы

Сооружение современных насосных и компрессорных станций связано с выполнением достаточно сложного комплекса работ, который осуществляют в самых различных природно-климатических и геокриологических условиях. При сооружении насосных и компрессорных станций выполняют различные работы, начиная от земляных и кончая монтажом таким тонких и точных структур, как системы автоматики и телемеханики, связи. По принятой в строительстве классификации и терминологии все виды строительных работ подразделяют на общие и специальные.

К общим строительным работам относят работы по подготовке строительной площадки, земляные, бетонные и арматурные работы, транспортные и монтажные операции по строительству зданий и сооружений (монтаж каркаса, покрытия, стен и сборных фундаментов) и устройству полов,. отделочные. К специальным строительным работам относят:

- работы по монтажу перекачивающих агрегатов (газоперекачивающих агрегатов с газотурбинным и электроприводом и насосных агрегатов),

- основного и вспомогательного технологического оборудования, технологических трубопроводов, резервуаров для нефти и нефтепродуктов на насосных станциях, газгольдеров на компрессорных станциях, систем водоснабжения, канализации, вентиляции и отопления, систем контрольно-измерительных приборов и автоматики; систем телемеханики, связи и радиорелейных устройств.

С внедрением блочно-комплектных устройств (БКУ), повышением уровня блочности конструкций зданий насосных и компрессорных станции и заменой тяжелых капитальных зданий легкими «укрытиями» снижается объем и трудоемкость общих строительных работ и соответственно увеличивается объем специальных строительных работ, в частности, монтажных.

Следует отметить некоторые особенности общих строительных работ применительно к сооружению насосных и компрессорных станций.

Земляные работы на площадке сооружения насосных и компрессорных станций связаны с выполнением вертикальной планировки территории, разработкой грунтов для котлованов под массивные фундаменты перекачивающих агрегатов, для траншей при подземной прокладке технологических трубопроводов, под фундаменты и обвалования резервуров.

Бетонные и арматурные работы при сооружении насосных и компрессорных станций связаны с устройством монолитных фундаментов под перекачивающие агрегаты и некоторое технологическое оборудование (например, вертикальные пылеуловители, аппараты воздушного охлаждения газа). С увеличением объема применения свайных фундаментов со сборными железобетонными или стальными ростверками, сборных плитных фундаментов объем трудоемких бетонных и арматурных работ сокращается. В связи с массовым применением на насосных и компрессорных станциях легких общих типов и индивидуальных зданий с высокой степенью сборности несущих и ограждающих конструкций возведение таких зданий сводится к высокомеханизированному монтажу из элементов заводской готовности: стальных колонн, полуригелей и полуарок, кровельных и стеновых панелей и т.д.

Работы по устройству полов выполняют в зданиях насосных и компрессорных цехов. В таких зданиях обычно устраивают плиточные (мозаичные) полы. Отделочные работы при сооружении насосных и компрессорных цехов сведены до минимума. Штукатурные и малярные работы проводят для обеспечения газонепроницаемости перегородок между отделениями насосного или компрессорного цеха. Малярные работы включают окраску стального каркаса здания, различных стальных ограждений, ворот, здания, стен, потолков, оконных переплётов, дверей и ворот.

Организация общих строительных работ и применяемую технологию должны обеспечивать их качественное и современное выполнение для обеспечения необходимого фронта ведения специальных строительных и монтажных работ. Существует ряд методов организации строительных работ: последовательный, параллельный и поточный. Поточный метод организации работ в строительстве является преобладающим.

Основные общие принципы поточного метода строительства следующие:

1. Разбивка строительного процесса на определенное число частных процессов. Причем эти частные процессы подбирают таким образом, чтобы на каждый из этих процессов затрачивалось бы одинаковое время. В связи с этим весь строящийся объект разделяют на участки, имеющие одинаковый объем работы, которые называют захватками.

2. Для выполнения работ по захваткам создают строительные формирования - потоки.

Различают следующие виды потоков: частный, специализированный, объектный, ком-плексный.

Частный поток - поток, в котором на ряде захваток выполняют один пли несколько простых процессов, например, монтаж сборных фундаментов, колонн, каркаса здания, плит покрытия, стеновых панелей и др.

Специализированный поток - поток, состоящий из нескольких частных потоков. Продукция этого потока - законченные виды работ (монтаж каркаса здания, фундаментов), конструк­тивные элементы или части здания (стена здания, покрытие здания и др.).

Объектный поток - поток, состоящий из нескольких специализированных потоков. Конечная продукция объектного потока - отдельное здание или сооружение (здание насосного или компрессорного цеха, вспомогательное здание, установка по осушке и очистке газа и др.).

Комплексный поток - поток, состоящий из ряда объектных потоков. Конечной продукцией комплексного потока, как можно попять из его названия, является комплекс зданий и сооружении (целиком насосная или компрессорная станция со всеми зданиями и сооружениями).

3. Однотипные работы выполняют последовательно, например, бетонные и арматурные на монолитных фундаментах, монтаж каркаса зданий, а разнотипные - параллельно, например, на первой захватке на готовые фундаменты монтируют каркас здания, на второй захватке в это время ведут работы по возведению фундаментов и т. д. Совмещение, т. е. параллельное выполнение работ на всех захватках, позволяет сократить сроки строительства и привлечь для строительства меньшее количество рабочих и механизмов.

Между началом общестроительных работ и началом монтажных и специальных строительных работ, в частности при сооружении насосного или компрессорного цеха, обычно существовал разрыв во времени. Это было связано с тем, что работы по монтажу газоперекачивающих или насосных агрегатов начинали только после полного окончания строительства здания компрессорного пли насосного цеха. Помимо удлинения сроков строительства насосных или компрессорных станции это усложняло монтаж газоперекачивающих или насосных агрегатов. В связи с этим все чаще монтаж перекачивающего оборудования проводят до начала строительства зданий насосных и компрессорных цехов. Все большее применение находит поточно-совмещенный метод строительства компрессорных станций, характеризующийся следующими особенностями:

- все объекты и сооружения компрессорной станции разбивают на ряд строительных зон;

- основные объекты компрессорной станции - компрессорный цех и служебно-вспо-могательные здания разделяют на определенное число захваток;

- в пределах каждой из строительных зон организуют специализированные потоки для выполнения работ по каждой зоне;

- работу специализированных потоков совмещают одновременно как по зонам, так и по захваткам в пределах зоны;

- монтаж насосов и газоперекачивающих агрегатов в этом случае выполняют до начала строительства зданий компрессорного цеха;

- при подобной организации строительства происходит совмещение во времени общестроительных и монтажных работ.

Основные строительно-монтажные работы при сооружении насосных и компрессорных станций выполняют в два этапа: первый - работы нулевого цикла; второй - работы надземного цикла по монтажу зданий, блок-боксов и блок-контейнеров, технологического оборудования. Контроль за технологической последовательностью производства общих строительных, монтажных и специальных строительных работ и за соблюдением директивных сроков строительства насосных и компрессорных станций осуществляют по двум видам графиков: сетевым и линейным календарным. Сетевые графики более предпочтительные, так как они дают более полное представление о взаимной связи различных строительных работ.

Рассмотрим для примера организацию работ по сооружению компрессорной станции, компрессорный цех которой оснащен газоперекачивающими агрегатами ГТК-10. На этой станции компрессорный цех в общем здании сблокирован со служебно-вспомогательным помещением, который разделяет компрессорный цех на два отделения, В каждом из этих отделений располагают шесть и два или пять и три газоперекачивающих агрегата.

Для организации строительных и монтажных работ поточно-совмещенным методом территорию компрессорной станции разбивают на пять строительно-монтажных зон (рис. 14.1):

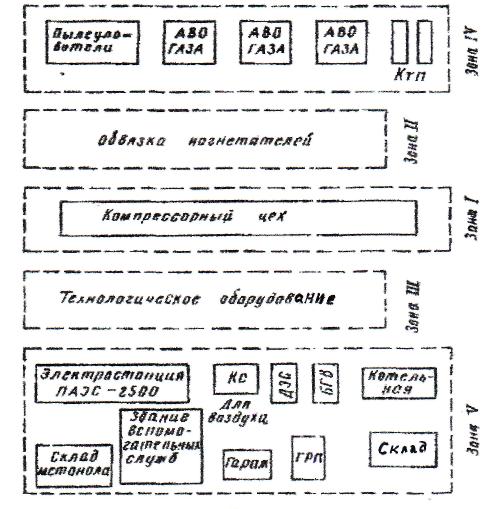

Рис. 14.1. Разбивка объектов и сооружений компрессорной станции на строительно-монтажные зоны Зона I включает здания компрессорного цеха и служебно-вспомогательное помещение; II-ая зона объединяет межцеховые подземные технологические трубопроводы, обвязку нагнетателей. Эту зону условно называют «высокая» сторона, так как она расположена со стороны нагнетателей; Зона Ш включает технологичес-

кое оборудование «низкой» стороны, т. е. со стороны подвода газа из магистрального газопровода в компрессорный цех. В этой зоне расположены системы подготовки газа и воздуха, объекты удаления отработанных газов из газовых турбин, охлаждения масла, обвязки турбоагрегатов по топливному и пусковому газу, а также комплексная воздухоочистительная установка, воздуховоды, регенераторы, газоходы и дымовые трубы;

IY-ая зона состоит из площадки пылеуловителей и аппаратов воздушного охлаждения газа, коллекторов пылеуловителей и АВО газа, трансформаторной подстанции АВО газа.

Зона V включает различные объекты вспомогательного назначения: складское хозяйство, здания вспомогательных служб, электростанцию собственных нужд, площадки очистных сооружений водоснабжения, площадки канализационных очистных сооружений, дизельную электростанцию (ДЭС), газораспределительный пункт (ГРП), блок-бокс горячего водоснабжения (БГВ).

Строительные и монтажные работы на компрессорной станции начинают не одновременно во всех зонах, а только в трех: I, IV, V, т. е. в средней и крайних зонах. Причем наибольшей трудоемкостью отличаются работы в зоне I. Поэтому продолжительность сооружения компрессорной станции определяется именно длительностью выполнения работ в этой зоне.

Для организации поточного строительства в наиболее трудоемкой зоне I её разделяют на четыре захватки.

Для выполнения каждого из видов работ по захваткам создают специализированные потоки. Характер работ, выполняемых специализированными потоками, состав и численность специализированных потоков зависят от различных факторов: состава компрессорной и насосной станции, их мощности, степени блочности насосных и компрессорных станций и др., приведенных в табл. 14.1.

Общестроительные работы выполняют специализированные потоки I, II, IV, IX.

Движение специализированных потоков начинается от захватки I между поперечными осями 13—17. Вначале идет поток земляных работ, который затем перемещается на захватки II, III и IV. Затем в этом же направлении и такой же последовательности выполняет работы поток по забивке свай, бетонированию фундаментов и установке стоек под газоперекачивающие агрегаты и т. д.

Забивку свай ведут одновременно два сваебойных агрегата. Забивка свай начинается с захватки I под каркас СВП. Затем сваебойные агрегаты перемещаются на захватки П и Ш, где проводят забивку свай под каркас здания компрессорного цеха и под газоперекачивающие агрегаты с перемещением агрегатов. После окончания забивки свай внутри будущего здания компрессорного цеха оба сваебойных агрегата перемещают за пределы контура здания и проводят забивку свай под технологическое оборудование и обвязочные трубопроводы в зонах шириной 6 м, примыкающих к зданию компрессорного цеха. Затем сваебойные агрегаты перемещают внутрь будущей второй половины здания компрессорного цеха. По окончании забивки свай под каркас здания компрессорного цеха и под газоперекачивающие агрегаты первый сваебойный агрегат переводят в 6-метровую зону с «высокой» стороны, рядом со зданием.
