Материал: Глава 17.3 Entity Framework

§17.12 Понятие информационной системы

Информационная система, согласно ISO/IEC 2382:2015, — система,

предназначенная для хранения, поиска и обработки информации, и

соответствующие организационные ресурсы (человеческие, технические,

финансовые и т. д.), которые обеспечивают и распространяют информацию.

Информационная система предназначена для своевременного обеспечения пользователей приложения надлежащей информацией, то есть для удовлетворения конкретных информационных потребностей в рамках определённой предметной области, при этом результатом функционирования информационных систем является информационная продукция — документы,

информационные массивы, базы данных и информационные услуги.

По степени распределённости отличают следующие виды информационных систем:

настольные (desktop), или локальные информационные системы,

вкоторых все компоненты (БД, СУБД, клиентские приложения) находятся на одном компьютере;

распределённые (distributed) информационные системы, в

которых компоненты распределены по нескольким компьютерам.

Распределённые информационные системы, в свою очередь, разделяют

на:

файл-серверные информационные системы (информационные системы с архитектурой «файл-сервер»);

клиент-серверные информационные системы

(информационные системы с архитектурой «клиент-сервер»).

Вфайл-серверных информационных системах база данных находится на файловом сервере, а СУБД и клиентские приложения находятся на рабочих станциях.

Вклиент-серверных информационных системах база данных и СУБД находятся на сервере, а на рабочих станциях находятся только клиентские приложения.

Вданной лабораторной работе будет рассматриваться разработка настольной (desktop) версии информационной системы.

§17.13 Формирование требований к системе

Предположим, что перед нами стоит задача разработать

информационную систему для поиска дипломных руководителей. В

первую очередь мы должны изучить предметную область и процессы,

происходящие в ней. Для этого мы опрашиваем преподавателей, студентов,

читаем документацию, изучаем формы заявлений и т.п.

После этапа выявления требований нами были определены следующие функциональные возможности, которые должна предоставлять разрабатываемая информационная система:

1.Регистрация и авторизация пользователей;

2.Просмотр тем дипломных проектов, предлагаемых преподавателями;

3.Просмотр аннотации о предлагаемой теме дипломного проекта;

4.Просмотр информации о преподавателе;

5.Просмотр информации о студенте;

6.Изменение персональных данных (логина, пароля, номера группы,

информация о себе …) учетной записи;

7.Добавление темы дипломного проекта и аннотации к ней;

8.Редактирование темы дипломного проекта и аннотации к ней;

9.Удаление темы дипломного проекта;

10.Закрепление студента-дипломника за преподавателем;

11.Открепление студента-дипломника от преподавателя.

В данном методическом пособии будет представлена программная

реализация

§17.14 Распределение ролей пользователей в информационной системе

В разрабатываемой информационной системе можно выделить

следующие роли пользователей:

Администратор – это «суперпользователь» информационной системы, которому предоставляется возможность редактирование данные учетных записей пользователей, добавлять, удалять пользователей и изменять наполнение информационной системы;

Студент – это пользователь информационной системы, которому предоставляется возможность просмотра тем и аннотаций дипломных

проектов, предлагаемых преподавателями, просмотра информации о

преподавателе, изменения персональных данных;

Преподаватель – это пользователь информационной системы,

которому предоставляется возможность просмотра информации о студенте,

изменения персональных данных, добавление или редактирования темы дипломного проекта и аннотации к ней, удаления темы дипломного проекта,

закрепление/открепления студента.

§17.15 Проектирование структуры базы данных

При проектировании структуры базы данных часто применяются метод семантического моделирования. Семантическое моделирование представляет собой моделирование структуры данных, опираясь на смысл этих данных. В

качестве инструмента семантического моделирования используются различные варианты диаграмм сущность-связь (ER - Entity-Relationship).

Основные понятия ER-диаграмм

Сущность - это класс однотипных объектов, информация о которых должна быть учтена в модели.

Каждая сущность должна иметь наименование, выраженное существительным в единственном числе.

Примерами сущностей могут быть такие классы объектов как

«Поставщик», «Сотрудник», «Накладная».

Каждая сущность в модели изображается в виде прямоугольника с наименованием:

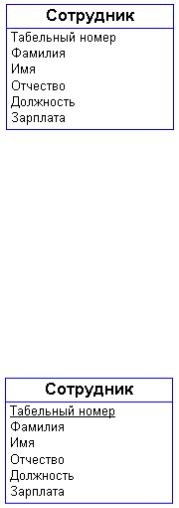

Рисунок 17.1 – Сущность «Сотрудник»

Экземпляр сущности - это конкретный представитель данной

сущности.

Например, представителем сущности «Сотрудник» может быть

«Сотрудник Мингалиев».
