Міністерство освіти і науки, молоді та спорту України
НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
«ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ»
Факультет (відділення) __ТМЗ__________________________
Кафедра (предметна, циклова комісія) __ЕТТ_____________________
Напрям підготовки
(спеціальність) __7.100501_ Рухомий склад та спеціальна техніка залізничного
транспорту _________
До захисту допускаю
Завідувач кафедри
_____проф. В.І. Омельяненко_
________________________
(підпис,
дата)
ДИПЛОМНА РОБОТА
освітньо-кваліфікаційного рівня спеціаліст .
Тема роботи Вантажний
тепловоз потужністю 3000 кВт. Дизель-генератор
Виконавець Немирич Віталій Олексійович
Керівник Кривякін Геннадій Володимирович
Харків 2014
МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
«ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ»
Факультет (відділення) ___ТМЗ
Кафедра (предметна, циклова комісія) _ЕТТ
Освітньо-кваліфікаційний рівень __спеціаліст
Спеціальність 7.100501_
Рухомий склад та спеціальна техніка залізничного транспорту ____ -
ЗАТВЕРДЖУЮ
Завідувач кафедри, голова циклової
комісії _проф. В.І. Омельяненко______
_________________________________
«_ _»____ __ __ року
З А В Д А Н Н Я
НА
ДИПЛОМНИЙ ПРОЕКТ (РОБОТУ) СТУДЕНТУ
Немирич Віталію_Олексійовичу
Тема проекту (роботи) Вантажний тепловоз потужністю 3000 кВт. Дизель-генератор
керівник проекту (роботи) Кривякін Геннадій Володимирович
(прізвище, ім’я, по батькові, науковий ступінь, вчене звання)
затверджена наказом вищого навчального закладу від «_ _»______ _ року № .
2 Строк подання студентом проекту (роботи) _____________________
3 Вихідні дані до проекту ( роботи) __Потужність тепловоза. Тип дизеля. Тепловідводи дизеля__
_____________________________________________________________
____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
Зміст розрахунково-пояснювальної записки (перелік питань, які потрібно розробити)
_ Провести огляд сучасних конструкцій тепловозів. Розробити концептуальний проект тепловоза для залізниць України. Провести розрахунок охолоджувальних пристроїв дизеля_
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
5 Перелік графічного матеріалу (з точним зазначенням обов’язкових креслень)
5 плакатів формату А1__________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
6 Консультанти розділів проекту (роботи)
|
Розділ |
Прізвище, ініціали та посада консультанта |
Підпис, дата |
|
|
|
|
завдання видав |
завдання прийняв |
|
Економічне |
|
|
|
|
обґрунтування |
|
|
|
|
Охорона праці і |
|
|
|
|
навк. середовища |
|
|
|
|
Цивільний |
|
|
|
|
захист |
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата видачі завдання __ р______
КАЛЕНДАРНИЙ ПЛАН
|
Номер етапу |
Назва етапів дипломного проекту (роботи) |
Строк виконання етапів проекту (роботи) |
Примітки |
|
1 |
Вибір і обґрунтування теми, постановка проблем і завдань |
|
|
|
2 |
Аналітичний огляд джерел, вибір методики досліджень |
|
|
|
3 |
Підготовка і виконання пояснювальної записки |
|
|
|
4 |
Економічне обґрунтування та підготовка висновків |
|
|
|
5 |
Складання відомості документів оформлення ПЗ |
|
|
|
6 |
Виконання плакатів, доповіді |
|
|
|
7 |
Подання ДР на відгук та зовнішню рецензію |
|
|
|
8 |
Подання ДР на допуск до захисту |
|
|
|
9 |
Захист ДР |
|
|
Студент ______________ ___Немирич В.О._______
Керівник проекту (роботи) _______________Кривякін
Г.В.___________
|
Найменування виробу, об’єкту або теми |
Найменування документу |
Фор-мат |
Кільк. арк. |
При- мітка |
||||||||
|
|
|
|
|
|
||||||||
|
|
Документи загальні |
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
Завдання на виконання ДП |
А4 |
1 |
|
||||||||
|
|
Пояснювальна записка до ДП |
А4 |
90 |
|
||||||||
|
|
|
|
|
|
||||||||
|
|
Плакати |
|
|
|
||||||||
|
Охолоджувач масла |
Плакат |
А1 |
1 |
|
||||||||
|
Піддизельна рама |
Плакат |
А1 |
1 |
|
||||||||
|
Дизель - поздовжній вид |
Плакат |
А1 |
1 |
|
||||||||
|
Дизель - поперечний розріз |
Плакат |
А1 |
1 |
|
||||||||
|
Загальний вигляд тепловоза |
Плакат |
А1 |
1 |
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
|
|
Прізвище |
Підп. |
Дата |
|
||||||||
|
Розроб. |
Немирич |
|
|
Вантажний тепловоз потужністю 3000 кВт. Дизель-генератор Відомість документів |
Літ. |
Аркуш |
Аркушів |
|||||
|
Перев. |
Кривякін |
|
|
|
Д |
П |
Б |
|
1 |
|||
|
|
|
|
|
|
НТУ «ХПІ» Кафедра «ЕТТ» |
|||||||
|
Н.конт. |
Маслієв |
|
|
|
|
|||||||
|
Затв. |
Омельяненко |
|
|
|
|
|||||||
МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
«ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ»
Факультет (відділення) ___ТМЗ
Кафедра (предметна, циклова
комісія) __ЕТТ
ПОЯСНЮВАЛЬНА ЗАПИСКА
до дипломного проекту (роботи)
спеціаліст
на тему Вантажний тепловоз потужністю 3000
кВт. Дизель-генератор
Виконав студент _6_ курсу, групи __ТМЗ-58__
напряму підготовки (спеціальності)
.100501_ Рухомий склад та спеціальна техніка залізничного транспорту .
_________ Немирич В.О.______________
Керівник _______Кривякін Г.В.____________
Рецензент .
Нормоконтролер
__проф. В.О. Маслієв _
Харків 2014
РЕФЕРАТ
Пояснювальна записка до ДР: 100 стр., 7 рис., 13 табл., 18 джерел інформації.
Ключові слова: ТЕПЛОВОЗ, ДИЗЕЛЬ-ГЕНЕРАТОР, ОХЛАЖДАЮЩАЯ УСТАНОВКА, ОХОЛОДЖУВАЧ ОЛІЇ.
У дипломній роботі розглянуті тенденції розвитку основних напрямів
локомотивобудування і конструкцій сучасних тепловозів. Розроблено
концептуальний проект вантажного тепловоза для залізниць України. Проведено
розрахунок охолоджувальних пристроїв дизеля.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
. ОБЗОР КОНСТРУКЦИЙ СОВРЕМЕННЫХ ТЕПЛОВОЗОВ
.1 Тепловоз АС6000
.2 Тепловоз SD90MAC
.3 Тепловоз Blue Tiger
.4. Тепловоз серии 2016-Hercules
. КОНЦЕПЦИЯ ПЕРСПЕКТИВНОГО ТЕПЛОВОЗА
.1 Кузов и общая компоновка
.2 Тяговый привод
.3 Дизель
.4 Тележка
. РАСЧЕТ ДИНАМИЧЕСКИХ И ПРОЧНОСТНЫХ ХАРАКТЕРИСТИК ТЕЛЕЖКИ
.1 Взаимодействие пути и колесно-моторного блока в горизонтальной плоскости
.2 Расчет динамического вписывания
.3 Расчет рамы тележки на прочность
.4 Вывод по разделу
. ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ
.1 Основные положения охраны труда
.2 Анализ опасных и вредных веществ
.3 Анализ опасных ивредных производсвенных факторов
.4 Вибрации
.5 Общие мероприятия и средства нормализации микроклимата
.6 Основные требования к производственному освещению
.7 Электробезопасность
.8 Пожарная безопасность
.9 Вывод
. ГРАЖДАНСКАЯ ОБОРОНА87
ЗАКЛЮЧЕНИЕ
СПИСОК ИСТОЧНИКОВ ИНФОРМАЦИИ
ВВЕДЕНИЕ
Стремление к повышению скоростей движения на железных дорогах Украины, являющегося важным условием роста провозной способности требует внедрения новых типов тягового подвижного состава.
В настоящее время значительная часть и грузовых перевозок на железных дорогах Украины осуществляется на тепловозной тяге. При этом следует отметить что большая часть тепловозного парка Укрзализныци имеет значительный моральный и физический износ.
Очевидно, что закрепление и развитие, безусловно, положительной тенденции повышения скорости сообщений может быть обеспечено лишь при наличии современного тепловоза, соответствующего следующим требованиям:
высокий уровень безопасности;
высокий уровень эксплуатационной надежности;
благоприятное соотношение цены и мощности;
приемлемые расходы на техническое обслуживание.
Практика эксплуатации тягового подвижного состава во всем мире показывает, что наиболее выгодно использование локомотивов, которые спроектированы с ориентацией на конкретные условия эксплуатации: род службы, параметры состава, скорость, профиль пути, климатические условия. Требуемые характеристики локомотива во многом зависят от конструкции силовой установки, тягового привода и ходовой части - определяющих его тягово-энергетические показатели, надежность и приемлемые показатели взаимодействиия с верхним строением пути. Таким образом, целью данного дипломного проекта является разработка концептуального проекта перспективного грузового тепловоза, выбор конструкции его силовой установки и ходовой части на основании анализа современных конструкций. Разработка системы пневматического подвешивания и проведение расчетов подтверждающих ее работоспособность.
РАЗДЕЛ 1. ОБЗОР КОНСТРУКЦИЙ СОВРЕМЕННЫХ ТЕПЛОВОЗОВ
На рубеже XXI века в определенной степени прояснилось, какие тенденции
будут определять развитие тепловозного парка железных дорог мира. На примере
некоторых серий тепловозов, освоенных ведущими локомотивостроительными
компаниями и практически готовых к широкому внедрению, можно проследить и пути
совершенствования основных агрегатов и конструктивных узлов на ближайшую
перспективу. Наиболее характерными в этом отношении являются магистральные
тепловозы АС 6000 компании General Electric (GE), SD90MAC отделения Electro
Motive компании General Motors (EMD GM), Blue Tiger компаний Adtranz и GE,
тепловоз серии 2016 - Hercules компании Siemens.
1.1 Тепловоз АС 6000
выпускает тепловозы более 30 лет и постоянно совершенствует их. Еще в 1985 г. появился локомотив с двумя трехосными тележками, имевший улучшенные тягово-эксплуатационные характеристики, повышенную надежность и топливную экономичность, уменьшенные затраты на ремонт и техническое обслуживание. Улучшение характеристик достигнуто в результате увеличения мощности дизеля, генератора и тяговых двигателей, а также оптимизации работы тягового привода с помощью микропроцессорной системы управления, обеспечившей гибкое регулирование с лучшим использованием коэффициента сцепления при тяге и торможении. Надежность повышена благодаря уменьшению числа деталей и появлению возможности выявления и устранения перегрузок. Электронное регулирование впрыска снизило потребление топлива. Важным этапом явилось создание тепловоза АС 6000 (рис. 1.1) мощностью 6250 л. с., работы над которым были начаты в 1991 г., а первые локомотивы введены в эксплуатацию в 1997 г.

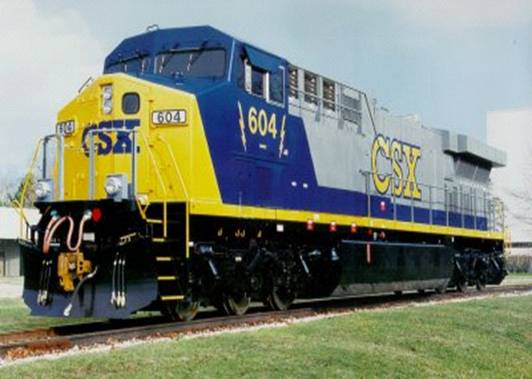

Рис. 1.1 - Тепловоз АС 6000
Новый шестиосный тепловоз с двумя трехосными тележками имеет одну кабину управления и кузов капотного типа. В центральной части под рамой кузова закреплен топливный бак, сваренный из стального листа толщиной 16 мм. Дизель-генератор установлен на раме над топливным баком. V-образный дизель GE7HDL, разработанный с использованием опыта немецкой фирмы Motoren-Werke Mannheim (MWM), успешно работающей в этой области на протяжении нескольких десятилетий, отличается в лучшую сторону от прежнего типового GE7FDL, хотя число цилиндров и частота вращения остались неизменными (таблица). Он имеет два турбонагнетателя - по одному для каждого ряда цилиндров (турбонагнетатель - собственная разработка GE) [1, 2].
Дизель четырехтактный (что характерно для всех тепловозов GE), с литым чугунным блоком цилиндров и углом развала между рядами 45°. Он имеет четыре клапана на цилиндр, поршни со стальной головкой и алюминиевой юбкой, непосредственный впрыск, кулачковые валы по обе стороны блока, впускной и выпускной коллекторы, размещенные между рядами цилиндров. Применена электронная система управления впрыском, но возможна и механическая. Давление впрыска повышено до 1500 бар для лучшего распыления топлива и ускорения его сгорания. Индивидуальные топливные насосы высокого давления не имеют штанг толкателей, что уменьшает неравномерность подачи топлива по цилиндрам. Каждый ряд цилиндров оборудован отдельным промежуточным охладителем наддувочного воздуха.
Холодильник в системе охлаждения дизеля раздельный, вода после секций холодильника разделяется на два потока, причем часть ее возвращается в дизель, а остальная охлаждается до более низкой температуры и затем используется в промежуточных охладителях. Для повышения производительности в холодильнике установлены два вентилятора, хотя при работе дизеля на основных режимах, что занимает большую часть времени, достаточно одного.
Блок цилиндров целиком отлит из чугуна с шаровидным графитом, который примерно на 60 % прочнее легированного, использованного в блоке дизеля GE7-DL, и на 45 % повышает жесткость конструкции. Чугунные втулки цилиндров запрессованы в блок, их посадочные поверхности в верхней части блока расположены вблизи зоны действия максимальных сил. Сверху на втулку через стальную прокладку опирается цилиндровая крышка, притянутая к блоку стальными болтами. Чугунные цилиндровые крышки имеют одинаковый с блоком коэффициент теплового расширения. Стальная прокладка под цилиндровой крышкой не сообщается с каналами для охлаждающей жидкости, так что система охлаждения полностью защищена от загрязнения продуктами сгорания, а охлаждающая жидкость не может попасть в цилиндры дизеля. На каждую шатунную шейку кованого коленчатого вала опираются шатуны противоположных цилиндров. При этом улучшаются условия смазывания шатунных подшипников и становятся более равномерными нагрузки. Сварно-литой картер нового дизеля сделан вместительнее на 30 % для увеличения периодичности замены масла.
Тепловоз имеет шесть асинхронных тяговых двигателей GEB13 особо прочной конструкции. В продолжительном режиме каждый тяговый двигатель развивает силу тяги 123 кН при расчетном коэффициенте сцепления 0,4 без какой-либо опасности перегрева. Двигатели имеют опорно-осевое подвешивание на подшипниках с коническими роликами. Тяговый редуктор заполнен смазкой, которая используется также для подшипника тягового двигателя со стороны шестерни. Вал якоря тягового двигателя выполнен как одна деталь с шестерней, что устраняет возможность ее смещения. Охлаждающий воздух подается в двигатель со стороны шестерни для лучшего охлаждения наиболее нагруженного места и снижения сопротивления потоку воздуха на выходе. В асинхронном двигателе нет ни щеток, ни коллектора, поэтому ему нужен лишь минимальный уход. Смазку подшипников якоря меняют раз в год, уровень масла в тяговом редукторе проверяют раз в квартал.
