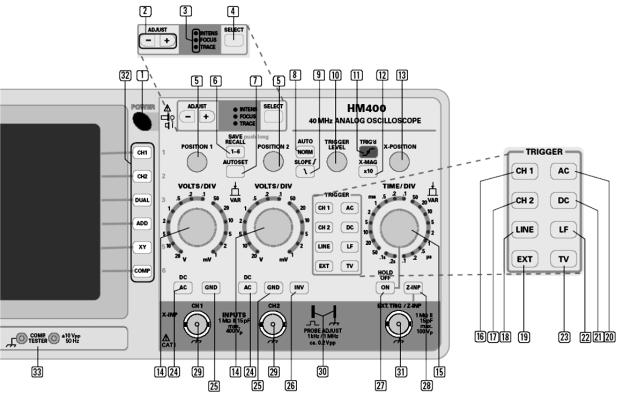

зволяет наблюдать на экране осциллографа одновременно две зависимости y1(t) и y2(t). Для наблюдения зависимости вида y(x) сигнал y подается на один канал, а сигнал x – на другой. На рис. П.6 показана лицевая панель осциллографа с указанием органов управления.

Питание осциллографа включается и выключается клавишей 1 (POWER). Последовательным нажатием на клавишу 4 (SELECT) выбирается один из трех регулируемых параметров пучка электронов – интенсивность (INTENS), фокусировка (FOCUS) и наклон прямой, по которой осуществляется развертка пучка (TRACE). Выбранный параметр обозначается светодиодом 3 и регулируется клавишами 2 (ADJUST). Нажатие клавиши «+» приводит к увеличению соответствующего параметра, клавиши «–» – к уменьшению.

Ручкой 13 (X-POSITION) устанавливается начальная координата x одновременно для обоих каналов. Начальная координата y устанавливается в каждом из каналов раздельно при помощи ручек 5 (POSITION 1 и POSITION 2).

Входные сигналы каналов 1 и 2 подаются на коаксиальные разъемы 29 (CH1 и CH2). Масштабные множители (вольт на деление в левой части шкалы или милливольт на деление в правой части) устанавливаются переключателями 14 (VOLTS/DIV) с погрешностью 3%. Кнопками 24 (DC/AC) выбирается гальваническое подсоединение входов либо емкостное. В последнем случае на вход поступает только переменная составляющая сигнала. Кнопками 25 (GND) входы отключаются от входных разъемов и подключаются к «земле». Нажатием кнопки 26 (INV) сигнал, поступающий на вход второго канала может быть инвертирован.

Кнопками на панели 32 выбирается режим работы осциллогра-

фа: CH1 – только канал 1 (y1(t)); CH2 – только канал 2 (y2(t)); DUAL

– оба канала одновременно; XY – зависимость y(x). В последнем случае сигнал, поступающий на вход 1, перемещает луч по горизонтали (x), а на вход 2 – по вертикали (y).

Параметры временной развертки (время/деление) устанавливаются переключателем 15 (TIME/DIV). Погрешность калибровки временной шкалы составляет 3%. Нажатием клавиши 12 (X- MAG/×10) скорость перемещения луча при развертке увеличивается в 10 раз (с погрешностью 5 %). В режиме XY временная развертка отключена.

86

Клавишей 8 производится переключение между режимом непрерывной развертки (AUTO) и ждущей (NORM). Кнопки управления синхронизацией временной развертки расположены на панели TRIGGER. При нажатии кнопки 16 (CH 1) синхронизация выполняется относительно сигнала в канале 1, при нажатии кнопки 17 (CH 2) – относительно сигнала в канале 2. Уровень сигнала, при котором запускается развертка, устанавливается ручкой 10 (TRIGGER LEVEL). Кнопка 9 (SLOPE) устанавливает запуск по превышению уровня на фронте возрастания либо убывания сигнала.

Подробное описание осциллографа HM400, где указаны также функции всех органов управления, в том числе не упомянутых выше, можно взять в Интернете по адресу http://www.iatephysics. narod.ru/HM400.pdf.
