Курсовая работа (т): Характеристика магнитопровода Ш-Ш 10х11
ω1 = 552.
ω2 = 82.
Затем снова по формулам (3),
(4), (6) пересчитаем значения индукции В, напряженности Н, магнитной
проницаемости μ и выходного
напряжения URx,
а результаты занесем в сводную таблицу 4.
Таблица 4. Результаты расчетов
|
Количество витков первичной обмотки ω1 |
552 |
|
Количество витков вторичной обмотки ω2 |
82 |
|
Входное напряжение Ucp, В |
12,6 |
|
Входной ток Icp, А |
1 |
|
Измерительное сопротивление Rx, Ом |
12,6 |
|
Индукция В, Тл |
0,135 |
|
Напряженность Н, А/м |
6920 |
|
Магнитная проницаемость μ |
14,18 |
|
Намагничивающая сила θ, А |
6,141 |
|
Магнитный поток Ф, Вб |
9,33 |
|
Выходное напряжение URx, В |
15,006 |
Заключение
магнитопровод преобразователь ферритовый сердечник
В данной работе был
спроектирован преобразователь на базе магнитопровода Ш-Ш 10×11
с числом витков первичной w1
и вторичной w2 обмоток:
w1
= 552; w2 =
88; величиной магнитной индукции В = 0,135 Тл, напряженностью Н = 6920 А/м и
магнитным потоком Ф = 9,33 Вб. А также выбрана однотактная схема управления
данным преобразователем, представленная на рисунке 9. В преобразователе
напряжения можно использовать транзисторы КТ373А, КТ801А, КТ801, диоды КД503А
или Д226Д, выдерживающие прямой входной ток в 0,5 А.

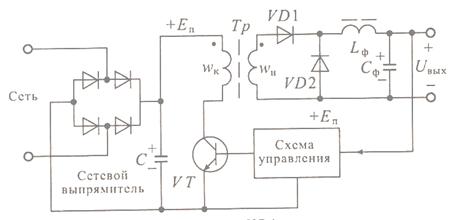

Рисунок 9. Однотактная схема
включения преобразователя.
