Курсовая работа (т): Интегрированные технологии размерного анализа сборки и изготовления составных частей редуктора конического при условиях крупносерийного его выпуска

Интегрированные технологии размерного анализа сборки и изготовления составных частей редуктора конического при условиях крупносерийного его выпуска

МIНIСТЕРСТВО ОСВIТИ І НАУКИ УКРАΪНИ

СХІДНОУКРАЇНСЬКИЙ НАЦIОНАЛЬНИЙ УНІВЕРСИТЕТ

Факультет комп’ютерних систем і технологій

Кафедра АіКІТ

КУРСОВИЙ ПРОЕКТ

з дисципліни

«Комп’ютерно-інтегровані технології»

за темою: «Інтегровані технології розмірного аналізу зборки та виготовлення складових частин редуктора конічного при умовах крупносерійному його випуску»

Виконавець:

студент гр. КТ-891 Ігнатов В.В.

Викладач:

доц., к.т.н. Малахов В.Н.

Луганськ 2013р.

Реферат

Курсовий проект містить: 33 сторінки, 15 рисунків, 7 таблиць, 4 графіка, 4 додатка.

Об’єкт роботи: вихідний (тихохідний) вал одноступінчатого редуктору.

Мета роботи: Визначення технічних вимог до складальної одиниці, призначення та обґрунтування посадок для з’єднань, розмірний аналіз складальної одиниці. Побудова та розрахунок розмірного ланцюга, розрахунок граничних розмірів деталей з їх відхиленнями.

Приведено технічний опис складальної одиниці, технічні вимоги до неї; зроблене обґрунтування і вибір посадок гладких циліндричних з'єднань, підшипників кочення, шпонкових з’єднань; зроблений розмірний аналіз складальної одиниці; приведене обґрунтування технічних вимог до деталей складальної одиниці - валу вихідному; виконане дослідження за вибором припусків та допусків на розміри заготовки валу.

Содержание

Введение

.        Сопряжения деталей

.1       Размерный анализ сборки

.2       Анализ размерных цепей

.3       Размерный анализ сопряжений в конструкции редуктора

.        Посадка зубчатого колеса и вала

.        Посадки подшипников качения

.        Посадки втулки и шпонки на вал

.1       Посадка втулки

.2       Посадка шпонки

.        Размерный анализ конического редуктора

.        Назначение припусков и допусков на размеры заготовки вала

.1 Обоснование метода получения заготовок

.2 Классификация штампованных поковок

.3 Припуски и допуски штампованных поковок

Заключение

Список используемой литературы

Введение

Ускорение социально-экономического развития государства предполагает всемерную интенсификацию производства на основе научно-технического прогресса. В последнее время значительно увеличился выпуск новых видов машин и приборов, отвечающих современным требованиям. Это стало возможным не только за счет совершенствования их конструкций и технологии изготовления, но и в результате широкого использования внутриотраслевой и межотраслевой специализации на основе унификации и стандартизации изделий, агрегатов и деталей, применение методов комплексной и опережающей стандартизации, внедрения системы управления качеством и аттестации продукции, системы технологической подготовки производства.

При проектировании новых современных машин и механизмов, конструктор постоянно пользуется стандартами. Применяя современные стандарты, разработчик закладывает в технологическую документацию новейшие достижения науки и техники с целью создания экономических и технически совершенных конструкций.

Проведение комплекса работ размерного анализа является абсолютно необходимым, поскольку без простановки конструктивных размеров и допусков наиболее технологичных и научно обоснованных, технология не может быть реализована, точно так же, как и совершенные составления и эксплуатация объекта исследования.

В этом заключается суть интеграции конструкторско-технологических разработок в машиностроении, подкрепленных в работе рядом компьютерных программ.

1.       Сопряжения деталей

.1 Размерный анализ сборки

Размерный анализ сборки позволяет выявить взаимосвязь размеров собираемых деталей, деталей сборочной системы; обосновать требуемые точности размеров, обеспечивающие автоматическую сборку и требуемые параметры сборочной единицы.

В результате проведенного размерного анализа сборочного процесса можно выявить: допустимые отклонения размеров сопрягаемых поверхностей, необходимые для реализации выбранной минимально-допустимой точности (МДТ); допустимые отклонения расположения сопрягаемых поверхностей детали относительно ее технологических баз, используемых при сборке; параметры фасок по сопрягаемым поверхностям для улучшения условий собираемости; требования к поверхностям, используемым в качестве технологических баз при автоматической сборке, например, с целью снижения погрешности установки собираемой детали в рабочем органе сборочного автомата; требования к конструкции детали для облегчения ее ориентации.

Выявление и расчет сборочных размерных связей было рассчитано в следующей последовательности: 1) представить автоматизируемый процесс установки изделия эскизами и вычислить предельно допустимые отклонения в положении устанавливаемой детали относительно базовой, при которых обеспечивается установка; 2) построить размерные цепи, в которых допустимые отклонения являются исходными звеньями; 3) составить уравнения размерных цепей и определить возможные поля рассеяния составляющих звеньев;

) выбрать МДТ исходных звеньев размерных цепей с учетом его реализации в автоматическом производстве; 5) произвести расчет допусков составляющих звеньев и выбрать методы и средства автоматической реализации процесса с учетом требуемой точности составляющих размеров размерной цепи.

1.2 Анализ размерных цепей

редуктор вал посадка колесо

При конструировании механизмов, машин и других изделий, проектировании технологических процессов, выборе средств и методов измерений возникает необходимость в проведении размерного анализа, с помощью которого достигается правильное соотношение взаимосвязанных размеров и определяются допустимые ошибки (допуски).Технодопуски - макрос, позволяющий выполнить пересчет размеров в модели детали, имеющих допуски (двунаправленный, посадка и т.д.), по трем алгоритмам:

§   по среднему значению;

§   по верхнему пределу;

§   по нижнему пределу.

В результате каждого пересчета размеров, создает в модели детали соответствующую конфигурацию.

Эти конфигурации можно использовать для:

§   выявления элементов, не допускающих перестроения модели в пределах допусков;

§   проверки собираемости изделия путём поиска конфликтов в собранной модели сборки;

§   для модели, пересчитанной в середину поля допуска, может быть разработана программа механической обработки, что минимизирует отклонение траекторий инструмента.

.3 Размерный анализ сопряжений в конструкции редуктора

Для сборочного чертежа редуктора выполнить анализ назначенных конструктором сопряжений: вал - ступица колеса, вал - подшипник, подшипник - корпус; подшипник - крышка редуктора.

Такой вид анализа носит проверочный характер и имеет название - решение «обратной задачи», в отличие от «прямой», когда точность (квалитет) назначаются в зависимости от технических требований на сборку: из условий эксплуатации устанавливаются max и min значения зазора или натяга в перечисленных выше сопряжениях.

Размеры для расчетов принимаются из рабочих чертежей деталей: вал, колесо, корпус, крышка. Подшипники относятся к стандартным деталям и в представленной спецификации они отсутствуют. Рекомендуемые поля допусков для радиальных и радиально-упорных подшипников представлены в схеме:

Рис. 1 Классы точности подшипников

- поля допусков отверстия в корпусе; 2 - поля допусков вала; dD - поле допуска наружного кольца; dd - поле допуска внутреннего кольца.

Взаимосвязь размеров сопрягаемых поверхностей целесообразно представит в виде размерной цепи, в которой зазор (натяг) сопряжения выступает в качестве самостоятельного звена. Это звено при решении обратной задачи носит название замыкающего, а при решении прямой - исходного. Замыкающее звено всегда состоит в цепи уменьшающих звеньев (в данном примере единственное звено - номинальный размер вала с его верхним и нижним значениями допуска.

Установить какое из звеньев является увеличивающим, а какое - уменьшающим несложно. Если увеличение рассматриваемого звена при неизменных значениях остальные звеньях приводит к увеличению замыкающего звена, то такое звено относится к увеличивающим. Если при тех же условиях происходит уменьшение замыкающего звена - звено относится к категории уменьшающих.

Для уменьшающих звеньев в размерной цепи стрелка направлена влево, увеличивающих - вправо.

Уравнения размерной цепи и форма заполнения исходных данных (чертеж) и получаемых результатов расчета (номинальный размер зазора (натяга), его верхнего и нижнего отклонений) приведены на схемах для программирования на Excel.

Наличие стрелок в уравнениях создает наглядность существующих взаимосвязей элементов размерной цепи, но в проводимых расчетах целесообразно пользоваться понятием «передаточное отношение ξ»,которое для увеличивающих звеньев условно принимается единицей, а для уменьшающих - тоже единице, но со знаком минус.

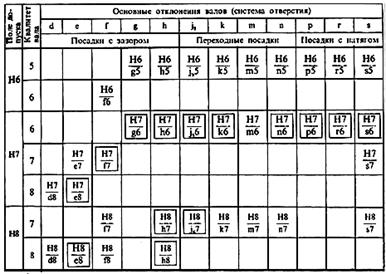

Рис.2 Таблица стандартов сопряжений

Табл 1. Расчет сопряжений

2.       Посадка зубчатого колеса и вала

Посадки в соединениях редукторов выбирают в зависимости от назначения и условий их работы, точности и условий сборки. При этом необходимо учитывать и возможность достижения точности при различных методах обработки изделия. В первую очередь должны применяться предпочтительные посадки. В основном применяют посадки в системе отверстия (СА), например: Ø60 Н7/е8, Ø80 H11/d11. Ø40 Н7/к6, Ø50 Н8/и8 и т.д., здесь все валы выполнены в СА, отверстия являются основными (Н).

Посадки системы вала (СВ) выбираются в тех случаях, когда: а) вал является частью готовой сборочной единицы, последующая обработка которой не допускается, например наружное кольцо подшипника качения в корпус подшипниковая посадка - 80 Js7/l0, здесь отверстие в корпусе выполнено в СВ; б) «гладкий» вал соединяется одновременно с несколькими деталями по разным посадкам, например: 60 E8/h7, 60 Js7/h7,  60 U8/h7, здесь все отверстия - в СВ, а вал одного и того же диаметра и точности обработки - основной ( 60 h7); в) штифтовые и шпоночные соединения, которые включают признаки а) и б).

Посадка - характер соединения деталей, определяемый значениями получающихся в нем зазоров или натягов. Различают посадки: с зазором, при которых обеспечивается зазор в соединении; с натягом, при которых обеспечивается натяг в соединении, и переходные, при которых возможно получение, как зазора, так и натяга.

Взаимозаменяемость - свойство независимо изготовленных деталей занимать свое место в узле без дополнительной обработке их при сборке и выполнять свои функции в соответствии с техническими требованиями к работе данного узла. В целях повышения уровня взаимозаменяемости изделий, развития кооперирования и специализации производства, сокращения номенклатуры нормального инструмента установлены поля допусков валов и отверстий предпочтительного применения (табл.1, 1а).

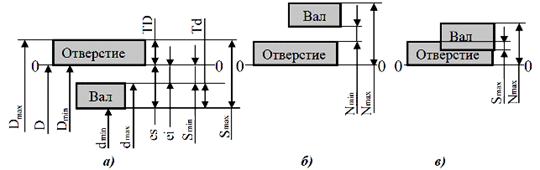

Рис. 3 Схемы полей допусков посадок

а - с зазором; б - натягом; в - переходной

Теперь переходим к анализу сопряжения «вал-колесо» для исходного варианта редуктора (прототипа) и, на основе полученных данных о наличии минимального натяга в сборке «вал-колесо», принимаем это значение в качестве исходного для определения параметров посадки в свой вариант редуктора, отличающегося от прототипа посадочными размерами колеса и вала.

Устанавливаем величину минимального натяга сопряжения вал-колесо для наиболее часто встречающихся сопряжений Н7/р6; Н7/r6 и Н7/s6. Затем строим схемы расположения допусков принятого варианта из предложенных выше вариантов.

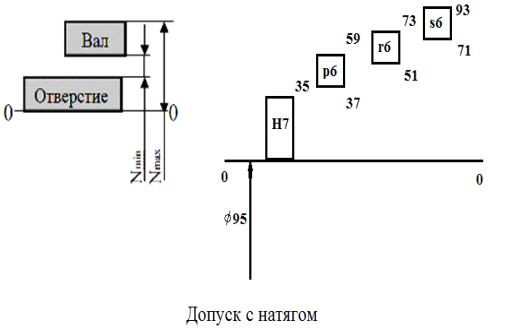

Рис 4. Допуски с натягом

Табл 2. Наименьший, наибольший и средний натяги

График 1. График допусков с натягом

3.       Посадки подшипников качения

Основные размеры подшипников качения определяются ГОСТом 3478-2012. Допуски и предельные отклонения размеров подшипников качения по ГОСТ 25256-82, ГОСТ 520-2002 устанавливает для разных типов подшипников качения классы точности: 8; 7; нормальный; 0; 6Х; 6; 5; 4; Т; 2. Классы указаны в порядке повышения точности. Поля допусков и технические требования к посадочным поверхностям валов и корпусов устанавливает ГОСТ 3325-85.

Класс точности указывается перед условным обозначением подшипника через разделительную черту, например, 6-308, 5-36210, в случае отсутствия дополнительных требований, класс точности 0 не указывается, например 7306.

Посадки подшипников качения осуществляют: в корпус - в системе вала, на вал - в системе отверстия. Это означает, что предельные отклонения присоединительных размеров D и d не зависят от посадок. Поле допуска размера D наружного кольца является основным валом и обозначается буквой l (эль) с указанием класса точности подшипника, например: l0, l6, l5, предельные отклонения D зависят от типа и класса точности подшипника (табл. 2). Поле допуска размера d внутреннего кольца является основным отверстием и обозначается прописной буквой L и классом точности, например L0, L6, L5, L4. В отличие от основного отверстия H по ГОСТ 25346-82, поля допусков внутренних колец подшипников расположены в «тело», т.е. в минус, ES=0. Допуски размеров колец не совпадают с допусками IT и приведены в табл. 2 в соответствии ГОСТ 520-2002.

Посадки образуются применением полей допусков (ГОСТ 25346-82) для корпуса и вала и полей допусков наружного и внутреннего колец подшипника (ГОСТ 520-2002) и показаны на рис. 6.

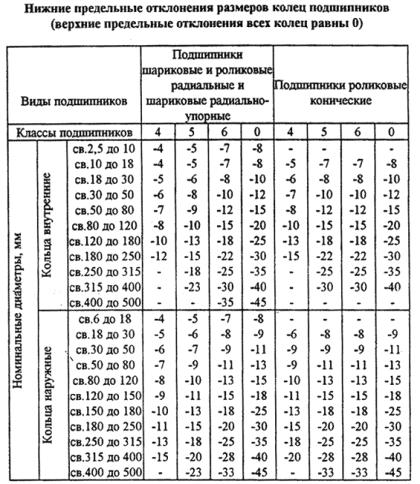

Рис 5.

К посадочным поверхностям под подшипники качения предъявляют повышенные требования к точности формы и качеству поверхности. Отклонения формы поверхностей корпусов и валов не должны превышать для подшипников 0 и 6 классов значений, равных IT/8, а для подшипников 5 и 4 классов - IT/4.

Основное отклонение валов определятся по интенсивности нагружения PR, когда в расчете учитываются совместных деформаций колец, возникающих вследствие натяга при посадке вращающегося кольца на вал или корпус. С учётом условия обеспечения оптимального радиального зазора в зоне сопряжения тел качения с поверхностью дорожки качения. С увеличением нагрузок на подшипник преимущество получают посадки из области повышенного натяга в сопряжениях с валом и корпусом.

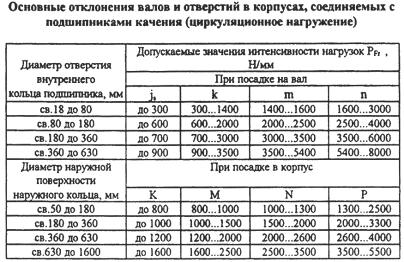

Рис 6.

В нашем примере по существующей методике расчета величины нагружения определено основное отклонение вала - m; поле допуска вала, с учетом класса точности подшипника - m6. Посадка внутреннего кольца на вал - 90 J7/m6.
