Курсовая работа (т): Использование в логистике технологии автоматизированной идентификации штриховых кодов

У производителей потери эффективности возникают на стадии распределения. Транспортники "не добирают" эффект в процессе перевозки, оптовики теряют его в процессе хранения и сортировки грузов, розничная торговля - при выполнении закупочных операций.

С одной стороны, перечисленные потери, с другой - высокий уровень развития компьютерной техники и информационной технологии позволили Международной ассоциации EAN разработать единый стандарт на маркировку грузовых пакетов.

Как в свое время введение стандарта на поддоны, так и введение единого стандарта на маркировку грузовых пакетов в состоянии коренным образом изменить системы грузопереработки, резко повысить эффективность логистических процессов.

Предложенный ассоциацией EAN стандарт предусматривает маркировку грузового пакета специальной этикеткой (рисунок 2.1).

Рис. 2.1 - Расположение стандартной этикетки EAN на грузовом пакете, мм

Этикетка EAN для грузового пакета может содержать различную информацию. Однако ее основное назначение - нести на себе машиночитаемый код, позволяющий идентифицировать данную грузовую единицу.

Этот штриховой код располагают в части "А". Формируется код в соответствии с символикой UCC/EAN-128 (Uniform Code Concil). Этот тип кода позволяет объединить в одном штриховом коде информацию о товаре (т.е. код EAN-13 содержащегося в грузовом пакете товара), информацию о сроках хранения, а также информацию, позволяющую однозначно идентифицировать данную грузовую единицу.

В зоне "В" этикетки размещают данные о грузе в форме цифр и букв, которые могут быть введены в компьютер вручную.

Информация, располагаемая в зоне "С", определяется по усмотрению грузоотправителя. Здесь, например, может размещаться полное или сокращенное название фирмы или другие данные в виде цифр, рисунка или текста.

Размеры стандартной этикетки 148х210 мм. Место расположения этикетки на грузовом пакете изображено на рисунке 2.1.

Для того чтобы в процессе грузопереработки этикетка была постоянно видна оператору, ее наносят на все четыре боковые стороны пакета. При этом середина кода грузового пакета (основная часть кода) должна находиться на расстоянии 450 мм (±50 мм) от несущей поверхности, на которой уложен грузовой пакет, например, от поверхности полки стеллажа.

Использование кода UCC/EAN-128 обеспечивает эффективное управление и контроль за логистическими процессами не только за счет идентификации грузовых пакетов, но и за счет возможности применения систем электронного обмена данными (EDI) на основе стандарта EANCOM.

Преимущества применения этикетки EAN:

обеспечивается однозначная и простая идентификация поддона, во многом схожая с идентификацией потребительской упаковки кодом EAN-13. Серийный код транспортной упаковки (UCC/EAN-128) является своеобразным ключом, обеспечивающим доступ к информации, хранящейся в компьютере;

этикетка, нанесенная первоначально поставщиком поддона, может использоваться всеми без исключения участниками цепи "производитель-потребитель";

значительно облегчается процесс коммуникации между партнерами;

сканирование штриховых кодов обеспечивает быстрый и правильный ввод информации;

неоднократно снижается время обработки грузов на всех этапах.

Таким образом, применение транспортного кода UCC/ЕАN-128 позволяет на основе идентификации поддонов обеспечить эффективное управление и контроль за грузопотоком.

Через каждое звено логистической цепи проходит большое количество единиц товаров. При этом внутри каждого звена товары неоднократно перемещаются по местам хранения и обработки. "Вся система движения товаров - это непрерывно пульсирующие дискретные потоки, скорость которых зависит как от потенциала (мощности) производства, ритмичности поставок, размеров имеющихся запасов, так и от скорости реализации и потребления".

Для того чтобы иметь возможность эффективно управлять этой динамичной логистической системой, необходимо в любой момент иметь информацию в детальном ассортименте о входящих и выходящих из нее материальных потоков, а также о материальных потоках, циркулирующих внутри нее.

Как свидетельствует зарубежный и отечественный опыт, данная проблема решается путем использования при осуществлении логистических операций с материальным потоком микропроцессорной техники, способной идентифицировать (распознавать) отдельную грузовую единицу. Речь идет об оборудовании, способном сканировать (считывать) разнообразные штриховые коды.

Это оборудование позволяет получать информацию о логистической операции в момент и в месте ее совершения - на складах промышленных предприятий, оптовых баз, магазинов, на транспорте. Полученная информация обрабатывается в режиме реального масштаба времени, что позволяет управляющей системе реагировать на нее в оптимальные сроки.

Европейская ассоциация товарной нумерации (ЕАN International) разработала международный стандарт идентификации продуктов, логистических единиц и местоположений, позволяющий участникам транспортно-логистического процесса обмениваться информацией. В стандартной нумерации ЕАN грузы идентифицируются уникальным номером. Эта уникальность позволяет партнерам логистической цепочки ссылаться на один и тот же идентификационный номер и осуществлять обмен информацией наиболее быстрым, точным и дешевым способом.

Наиболее распространены следующие идентификации номеров: ЕАN-13, ЕАN-8, UCC/ЕАN-128. ЕАN-13 является стандартным номером и используется на всех видах потребительских товаров. Коды ЕАN-14 и UCC/ЕАN-128 применяются при кодировании транспортных упаковок (единиц транспортируемых грузов).

Автоматизированный сбор информации основан на использовании штриховых кодов разных видов, каждый из которых имеет свои технологические преимущества. Например, код с прямоугольным контуром - код ITF-14 (рисунок 2.2) печатается намного легче остальных кодов, что позволяет применять его на гофрированных упаковках.

Рис. 2.2 - Код ITF-14

Код ITF-14 используется для кодирования товарных партий (применяется для кодирования отгрузочных упаковок).

Для кодирования большого объема информации на ограниченной поверхности может применяться код "2 из 5 с чередованием".

Штрих-кодовая символика ITF-14 хорошо приспособлена для печати на поверхностях невысокого качества, например на гофрокартоне.

В штрихкодовом символе ITF для повышения надежности считывания используется знак контрольной суммы.

Контрольный знак располагается непосредственно после информационных знаков перед знаком "Стоп".

Если добавление контрольного знака делает количество знаков в кодируемых данных нечетным, впереди кодовой строки непосредственно после знака "Старт" добавляется "0".

Данной символикой маркируются товары, не предназначенные для продажи через системы розничной торговли. Чаще всего это групповые упаковки стандартного количества однородных товаров: ящики, упаковки, поддоны и т.д.

Как уже отмечалось, база данных о товаре формируется на предприятии-изготовителе в период запуска изделия в производство и присвоения ему кода EAN. На готовое изделие различными способами наносится штриховой код, соответствующий коду цифровому.

Существуют разные технологии печати штрихового кода, в том числе мастерфильмы (фотопленочные шаблоны), офсетная литография, точечно-матричная печать и др.

Если между ЭВМ поставщика и ЭВМ получателя товара имеется электронная связь, то информация о кодах товаров, составляющих партию, об их количествах, а также база данных о самих товарах передается автоматически.

Если такой связи нет, то информация передается на магнитных дисках. В случае необходимости электронную технологию передачи информации можно дополнить распечаткой сопроводительных документов на бумажной основе.

На складе получателя во время приемки товаров производится сканирование штрихового кода при помощи специального устройства. Это может быть контактный сканер-карандаш, портативный лазерный сканер или стационарное сканирующее устройство. Количество товаров, в разрезе товарных кодов, запоминается переносным устройством сбора данных. Затем эта информация перегружается в складскую ЭВМ, где сверяется с данными о партии, поступившими на гибком магнитном диске или по сети электронной связи.

При продаже товара в магазине кассир считывает штриховой код с выбранного покупателем изделия. Около двух секунд уходит па сканирование товара и идентификацию его товарного кода. После этого кассовый компьютер, отыскав в памяти цену и другие необходимые реквизиты изделия, выдает их на экран и печатает чек.

В момент выдачи чека кассовым компьютером главный компьютер секции принимает в свою память информацию о том, что данный товар продан.

Получение товаров со склада и их реализацию этот компьютер сопровождает арифметической увязкой массивов в картотеке наличия. Таким образом, система перманентно обеспечивает не только суммовой, но и количественный учет товаров, что невозможно организовать без кодирования товаров.

Количественный учет реализации товара используется для своевременного пополнения торгового ассортимента. Автоматически составленный и переданный по сети электронной связи заказ на завоз товаров в магазин или подачу их в торговый зал учитывает складывающийся спрос по каждой товарной позиции.

.2 Перспективы развития штрихового кодирования в логистике

С 2005 г. Международная Ассоциация товарной нумерации EAN International и Американский Совет по единому коду UCC объединяются в единую систему EAN/UCC. Сейчас торговые терминалы в США и Канаде "понимают" 12-разрядные коды UPC.

С 1 января 2005 г. они начали работать и с EAN-13. В этой связи в компьютерных системах EAN/UCC введено понятие глобального номера товара GTIN (Global Trade Item Number) длиной четырнадцать разрядов. GTIN формируется из ранее используемых кодов товаров EAN-13, UPC 12, EAN-8, ITF-14, которые дополняются слева нулями так, чтобы номер товара всегда имел длину в четырнадцать цифр.

В системе EAN/UCC наряду с глобальным номером товара GTIN-14 широко используются глобальные идентификационные номера юридических (физических) лиц - GLN-13 (Global Location Numbers). GLN идентифицируются изготовители, поставщики, перевозчики, декларанты, продавцы, покупатели и т.д. в системах электронной коммерции. Комбинации двух номеров GTIN и GLN достаточно для получения из компьютерной сети полной информации как о товаре, так и о его изготовителе.

Применительно к 14-разрядному GTIN разработаны специальные малогабаритные линейные штриховые коды EAN/UCC сокращенной размерности RSS.

Достоинства двумерных штриховых кодов привели к идее создания композитных символик. Композитная символика состоит из двух частей: линейного символа и напечатанного над ним двумерного компонента. Линейным компонентом может стать любая из существующих линейных символик (включая RSS, которая более предпочтительна для штрих-кода минимального размера).

При этом линейный символ используется в качестве ссылки (ключевой информации) для двумерного компонента, что позволяет существенно сократить площадь последнего (Рисунок 2.3).

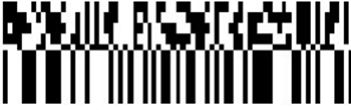

Рис. 2.3 - Композитная символика

Новые штриховые коды разработаны специально для применения в системе EAN/UCC, в то же время они обладают неоспоримыми преимуществами по сравнению с традиционными кодами UPC-12 и EAN-13. В этом году российские поставщики оборудования автоматической идентификации уже представили на выставке "Этикетка 2002" принтеры с возможностью печати штриховых кодов RSS и Composite. Однако не следует торопиться отказываться от "старого" EAN-13 и переходить на RSS и Composite.

Велика вероятность того, что сегодня торговые предприятия просто не поймут, что за прогрессивный штрих-код нанесен на упаковке товара и будут заклеивать его этикеткой со знакомой штрих-кодовой маркировкой.

Таким образом, именно востребованность новых технологий в розничной торговле и определяет главным образом перспективы применения той или иной технологии автоматической идентификации.

Традиционный штриховой код во многих сферах применения сегодня уступает место новой технологии - радиочастотной идентификации (Radio Frequency Identification или сокращенно RFID).

Широко используется RFID в системах контроля и управления доступом, розничной торговле, производстве, системах защиты от подделок, инвентаризации и многих других областях, давая возможность достичь более высоких результатов в организации бизнеса. RFID-метками оснащаются проездные документы и документы, удостоверяющие личность, транспортные средства и товары в магазинах.

Необходима технология RFID для автоматической бесконтактной идентификации объектов, которая происходит при считывании данных с идентификатора - RFID-метки.

В процессе идентификации участвует радиочастотный канал связи, обмен информацией выполняется посредством радиосигналов.

Технология радиочастотной идентификации использует энергию электромагнитного поля для чтения и записи информации на небольшое устройство - RFID метку. Информация на ней может перезаписываться и дополняться.

Память RFID метки может содержать следующую информацию:

уникальный идентификационный номер;

информацию об объекте.

Система RFID устроена просто и состоит из трех составляющих: считывателя информации (ридер), транспондера (RFID-метки) и ПО (программное обеспечение, обрабатывающее данные).

Ридер генерирует и распространяет электромагнитные волны в окружающее пространство, этот сигнал принимается RFID-меткой, которой формируется обратный сигнал, улавливаемый антенной считывающего устройства, далее данные расшифровываются и переходят на обработку в электронный блок.

Идентифицируется объект, оснащенный RFID-меткой, по уникальному цифровому коду, хранящемуся в памяти электронной метки.

Таким образом, например, можно быстро получить идентификационный номер товара или индивидуальные данные пользователя.

Преимущества RFID-меток:

) отсутствие непосредственного контакта между считывателем и идентификатором, нет надобности в прямой видимости;

) компактность и скрытность - электронная метка может быть установлена незаметно;

) информация не только считывается, но может быть записана, перезаписана, дополнена или удалена;

) высокая скорость записи и получения данных с идентификатора;

) высокое качество работы даже в сложных климатических условиях, агрессивных средах;

) возможность работы с любыми товарными группами;

) устойчивость к загрязнениям, пыли;

) пассивные метки не имеют ограничения срока эксплуатации, любые электронные метки более долговечны, чем системы штрихкода;

) при необходимости, данные на электронном идентификаторе можно засекретить;

) память метки позволяет записать большой объем данных (до 10000 байт);

) подделка невозможна;

Разновидности RFID меток

Глобально электронные метки подразделяют на активные и пассивные.

У активных идентификаторов имеется собственный источник питания, у таких устройств дальность считывания не зависит от энергии ридера.
