Практическое задание: Изучение программно-аппаратных средств разработки на базе 78K0/KF1+

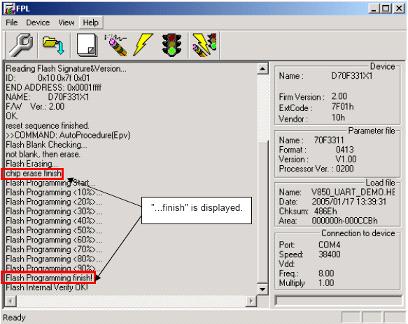

Рис.27. Отображение прогресса записи памяти.

По окончании записи памяти, отключается USB - кабель от отладочного модуля и переводится переключатель SW4/S1 на плате в положение OFF, для перевода платы в нормальный режим. Контроллер приступает к выполнению загруженной в него программы.

Вывод

Мы ознакомились со средой IAR Embendded Workbench для контроллера NEC 78K. Данная программа позволяет создавать новый проекта, добавлять в него файлы, детально его настраивать, компилировать и компоновать программы, просматривать файлы списков (листингов ассемблер кода). Так же она позволяет отлаживать программы с использованием IAR C-SPY™ Debugger, управлять переменными, устанавливать и следить за контрольными точками, работать в режиме дизассемблера, следить и редактировать содержимое памяти, просматривать окна ввода-вывода (Terminal I/O), а так же работать с моделированием прерываний (добавлять программы обработки прерывания, определять установки файла макрокоманды С-SPY, детально настраивать специфические опций C-SPY, моделировать прерывания, использовать системные макрокоманды для настройки свойств контрольных точек и прерываний).

Так же мы ознакомились с отладочным модулем K_Line Play it! -2 (узнали краткие характеристики микроконтроллера, компоненты и характеристики платы отладочного и процессорного модулей) и программой для записи флешь - памяти контроллера FPL. Они позволяют стирать, записывать и тестировать пользовательские программы на микроконтроллере(4 программы - часы, замеритель скорости реакции, термометр и вольтмет).
