Материал: Компьютерная графика в машиностроении. методические указания к выполнению лабораторных и практических работ. Черных Д.М

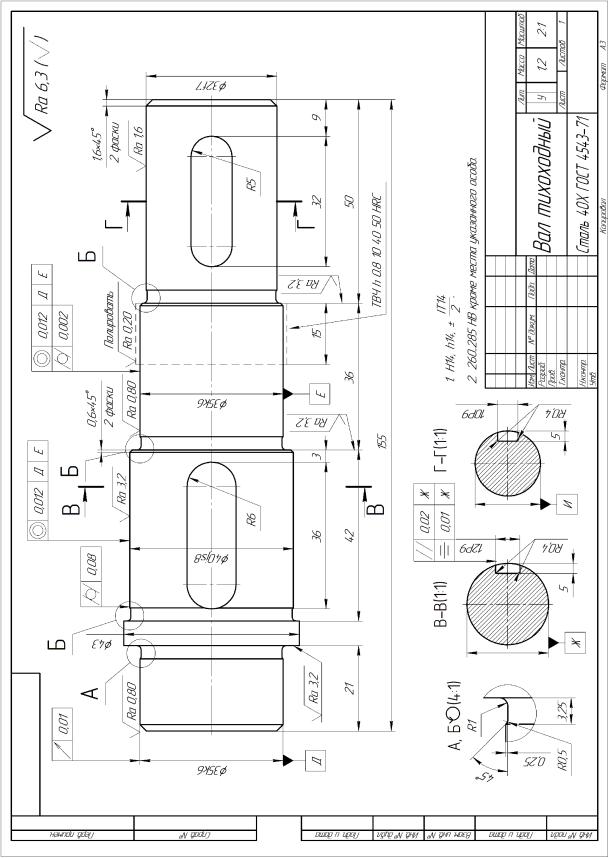

Контрольные задания

21

ЛАБОРАТОРНАЯ РАБОТА № 3 ПРОЕКТИРОВАНИЕ СБОРКИ С ЭЛЕМЕНТАМИ ПАРАМЕТРИЗАЦИИ

Цель работы: ознакомится с основными понятиями процесса создания сборки. Выработать практические навыки создания сборок с элементами параметризации и использованием библиотеки стандартных элементов.

Теоретические сведения

Виды сборок

Сборка в КОМПАС-3D — трехмерная модель, объединяющая модели деталей, подсборок и стандартных изделий, и содержащая информацию о взаимном положении этих компонентов и зависимостях между параметрами их элементов.

Пользователь определяет состав сборки, внося в нее новые компоненты или удаляя существующие.

Выделяют два подхода к проектированию сборки, соответствующие двум способам добавления компонентов в сборку:

–Сверху вниз — компоненты создаются в контексте сборки, при этом построение следующих может базироваться на предыдущих (Рис. 3.1.);

–Снизу вверх — в сборку вставляются уже готовые модели компонентов, разработанные независимо друг от друга (– Сверху вниз — компоненты создаются в контексте сборки, при этом построение следующих может базироваться на предыдущих (Рис. 3.2.).

На практике чаще всего встречается смешанный способ проектирования, т.е. сочетание приемов двух названных способов. Дополнительно может применяться компоновочная геометрия — представленные в графическом виде исходные данные, используемые в качестве основы для создания геометрии компонентов, или своего рода «разметка» сборки, используемая для размещения компонентов. Если стоит задача смоделировать перемещение компонентов сборки, т.е. показать работу механизма, компоновочная геометрия может выступать в роли подвижного каркаса, приводящего в движение связанные с ним компоненты.

22

Проектирование сверху вниз

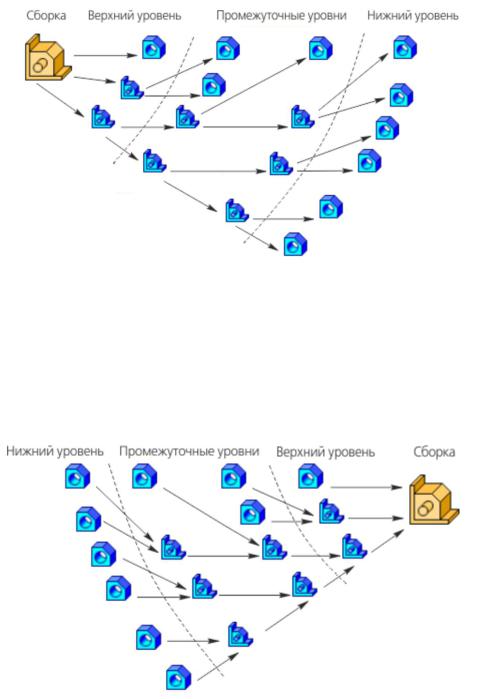

Рис. 3.1. Схема проектирования сверху вниз При проектировании сверху вниз:

–проектирование начинается с верхнего уровня и завершается на нижних уровнях;

–компоненты, как правило, создаются в контексте сборки.

Проектирование снизу вверх

Рис. 3.2. Схема проектирования снизу вверх

При проектировании снизу вверх:

–проектирование начинается с нижних уровней и завершается на верхнем уровне;

–разработка компонентов, как правило, выполняется в отдельных окнах, вне контекста сборки;

–по мере готовности компоненты размещаются в сборке (подсборке);

23

Методика «Сверху вниз с предварительной компоновкой»

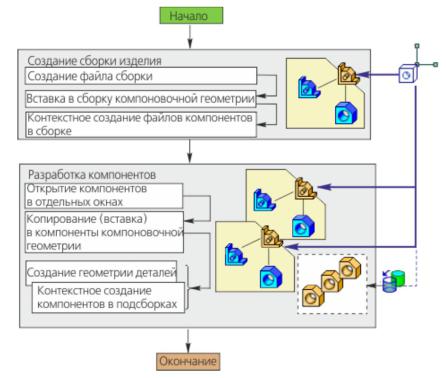

Рис. 3.3. Схема проектирования сверху вниз с предварительной компоновкой

Методика (Рис. 3.3.) предполагает последовательное, начиная с верхнего и завершая нижними уровнями, создание компонентов в контексте моделей, куда эти компоненты входят. Разработка компонентов после их создания выполняется в отдельных окнах. Построения в деталях опираются на копии объектов компоновочной геометрии, в подсборках — на вставки компоновочной геометрии.

Методика применяется если:

–изначально отсутствует полная определенность по составу и конструкции;

–большинство деталей и узлов разрабатываются впервые. Последовательность проектирования сверху вниз с предварительной

компоновкой 1.Подготовка компоновочной геометрии

–создается файл детали или сборки, в котором строится компоновочная геометрия разрабатываемой сборки

2.Создание сборки и вставка компоновочной геометрии

–создается файл разрабатываемой сборки;

–в сборку вставляется ранее подготовленная компоновочная геометрия 3.Контекстное создание компонентов

–в контексте сборки создаются компоненты

4.Разработка компонентов

24

–каждый из компонентов открывается в отдельном окне;

–в компонент вставляется компоновочная геометрия либо копируются

ееотдельные объекты;

–разрабатывается геометрия компонента (если компонент подсборка, то в ее контексте, в свою очередь, повторяются действия шага 3)

Методика «Снизу вверх с размещением компонентов»

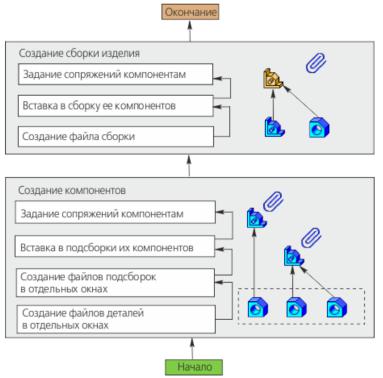

Рис. 3.4. Схема проектирования снизу вверх с размещением компонентов.

Методика (Рис. 3.4.) предполагает последовательное, начиная с нижнего и завершая верхним уровнем, создание компонентов сборки и ее подсборок. Компоненты сборки на всех уровнях создаются и редактируются в отдельных окнах. Модели разрабатываются независимо, на основе изначально определенных требований к составу сборки и ее конструкции. Компоненты в сборке и ее подсборках после вставки позиционируются с помощью сопряжений.

Методика применяется если:

–состав и конструкция изначально полностью определены;

–большая часть деталей и узлов разработана ранее (например, представлена библиотечными элементами либо заимствована из других сборок).

Последовательность проектирования снизу вверх с размещением компонентов

1.Создание деталей

25
