Материал: Компьютерная графика в машиностроении. методические указания к выполнению лабораторных и практических работ. Черных Д.М

–создаются файлы деталей;

–в файлах деталей выполняются необходимые построения 2.Создание подсборок, вставка компонентов в подсборки

–создаются файлы подсборок;

–в подсборки вставляются компоненты;

–на компоненты накладываются требуемые сопряжения 3.Создание сборки

–создается файл разрабатываемой сборки;

–в сборку вставляются подготовленные компоненты;

–на компоненты накладываются требуемые сопряжения

Копии геометрических объектов

Копия геометрических объектов — это объект модели, содержащий

геометрические объекты без истории, которые являются копиями геометрических объектов этой или другой модели.

Использование копий геометрических объектов — один из приемов проектирования сборочной модели

Источники геометрических объектов, входящих в одну и ту же копию, должны содержаться в одном документе.

Между объектом, входящим в копию, и его исходным объектом имеется ассоциативная связь. Изменения исходного объекта передаются в его копию. Если исходный объект со-держится в том же документе, то это происходит автоматически. Если копия и исходный объект находятся в разных документах, то для передачи изменений необходимо пере-строить модель, содержащую копию.

Копия геометрических объектов может содержать следующие объекты модели:

–тела,

–поверхности,

–грани,

–ребра,

–вершины,

–пространственные кривые и точки,

–вспомогательные оси и плоскости,

–системы координат,

–эскизы.

В копию могут включаться объекты самой модели, ее компонентов и содержащейся в ней компоновочной геометрии.

26

Объекты, входящие в копию, могут изменяться последующими операциями, а также использоваться в операциях построения различных объектов модели.

Проецирование объектов модели в эскиз

Иногда в эскизе требуется создать линии или точки, представляющие собой проекции трехмерных объектов на плоскость эскиза.

Чтобы создать в эскизе проекцию какого-либо объекта, вызовите команду Операции — Спроецировать объект. Кнопка для вызова этой команды находится на панели Геометрия.

Вэскизе создается проекция указанного объекта.

Взависимости от того, какой объект выбран для проецирования, в эскизе может быть создан один из следующих геометрических объектов:

– точка со стилем Вспомогательная — при проецировании вершины,

– вспомогательная прямая — при проецировании координатной или вспомогательной оси,

– объект типа проекционная кривая со стилем Основная — при проецировании ребра, пространственной кривой или грани (в последнем случае создаются проекционные кривые — проекции ребер, ограничивающих грань).

Если для проецирования выбрано прямолинейное ребро, перпендикулярное плоскости эскиза, то в эскиз проецируется одна из вершин этого ребра.

На созданную проекцию автоматически накладывается параметрическая связь — проекционная связь. Это обеспечивает постоянную связь проекции с исходным трехмерным объектом.

Удаление связи проекционная связь приводит к удалению связи проекции с исходным объектом. Проекция становится обычным геометрическим объектом, который можно перемещать и редактировать. Аналогичный результат дает применение к проекции команды Разрушить.

За один вызов команды Спроецировать объект вы можете построить в эскизе проекции нескольких различных объектов. Для этого указывайте их по очереди.

Работа с проекционной кривой

– Изменение формы проекционной кривой невозможно (например, нельзя изменить радиус дуги окружности). Однако эту кривую можно усечь. Проекционная кривая может также использоваться как ограничивающий объект в командах выравнивания или удлинения.

– Если проекционная кривая рассечена на несколько частей, то при выделении одной ее части выделяются все остальные.

27

–При копировании проекционной кривой создается обычный геометрический объект (объекты).

–Команды редактирования (сдвиг, поворот и т.д.) можно применить к проекционной кривой, если в них включен режим, при котором исходные объекты при выполнении команды остаются. В результате работы этих команд создается обычный геометрический объект (объекты).

–Для возвращения проекционной кривой исходного состояния (например, после усечения) служит команда контекстного меню Восстановить кривую. Команда доступна в контекстном меню до тех пор, пока кривая сохраняет связь с исходным объектом (т.е. в списке наложенных на нее ограничений присутствует проекционная связь).

Пример решения типовых задач

1.Сделать твердотельную деталь вала из Лабораторной работы №2.

2.Создать новую сборку.

3.Добавить в сборку вал по координатам (0, 0, 0).

4.При помощи библиотеки стандартных изделий добавить в сборку две шпонки и два радиально-упорных подшипника.

5.Для размещения шпонки указать шпоночный паз.

Для подшипника вначале указывается торцевая поверхность 1 (сопряжение совпадение), а потом цилиндрическая поверхность (сопряжение соосность).mПри добавлении стандартных изделий должны создаваться объекты спецификации.

6.Создать новую деталь «Шкив» в сборке. ПКМ – редактировать на месте или двойной щелчок ЛКМ на имени созданной детали.

7.На торце буртика создать эскиз.

8.При помощи операции «Спроецировать объект» спроецировать в эскиз цилиндрическую поверхность данной ступени вала. Создать информационный размер для полученной окружности. Создать окружность с центом на оси вала и диаметром в 2 раза большим, чем диаметр спроецированной окружности.

9.Создать операцию выдавливание. Способ построения (1) – до поверхности (2), расстояние (3) – 2 мм.

10.Для удобства создания шпоночного паза скройте модель вала. На торце шкива создать эскиз. Спроецировать поверхность шпонки. При

создании операции вырезать выдавливанием способ построения – до ближайшей поверхности.

11. Постройте канавку для клинового ремня при помощи операции вырезать вращением. Для этого постройте эскиз. Обратить внимание на

28

точку 1, через которую проходит отрезок. Отрезок 2 постройте при помощи операции симметрии. Не забудьте указать осевую.

12.Создайте массив вдоль кривой (или по сетке). Количество элементов -3, способ – по шагу, шаг -14мм.

13.В «Управление исполнениями» укажите наименование детали «Шкив» и ее материал – сталь 45.

14.Самостоятельно создайте втулку (материал – сталь 45), располагающуюся между шкивом и подшипником. Наружный диаметр -50 мм, диаметр отверстия должен совпадать с диаметром ступени вала, а ее длина – расстоянию между шкивом и подшипником.

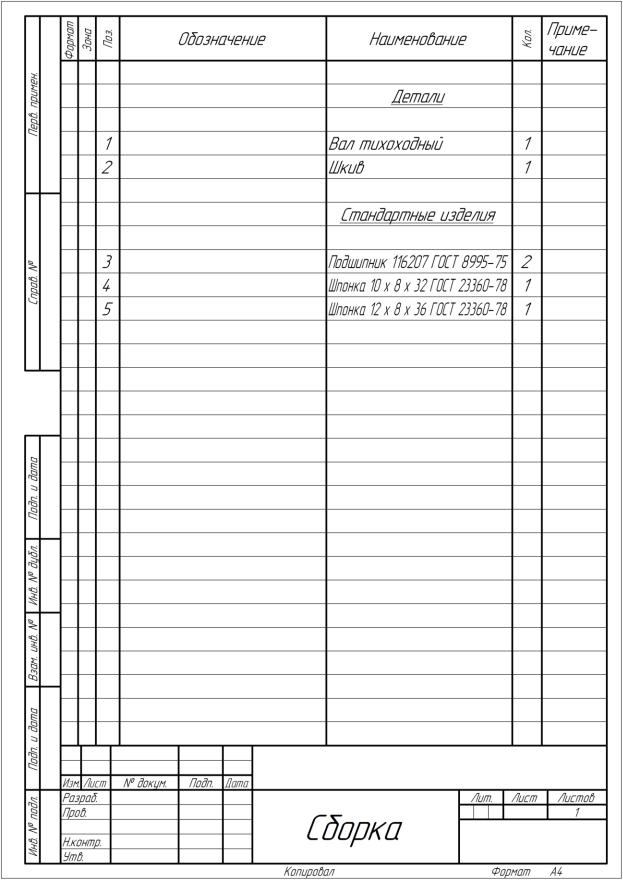

15.Создайте спецификацию по сборке.

Виды и материалы контроля выполнения работы

В ходе выполнения лабораторной работы студент должен: изучить теоретический материал; получить допуск у преподавателя к выполнению лабораторной работы; предоставить результаты свей работы, отчитаться у преподавателя по исполненному заданию; подготовить отчет по лабораторной работе, ответить на дополнительные вопросы преподавателя.

Отчет должен содержать:

1.Титульный лист с указанием названия и номера лабораторной работы, группы и фамилии студента.

2.Цель работы.

3.Последовательность действий при выполнении работы.

4.Выводы по работе.
