Материал: Конспект лекций по учебной дисциплине по дисциплине мдк. 02. 02. Технология разработки и защиты баз данных

При построении инфологических моделей можно использовать язык ER-диаграмм (от англ. Entity-Relationship, т.е. сущность-связь). В них сущности изображаются помеченными прямоугольниками, ассоциации – помеченными ромбами или шестиугольниками, атрибуты – помеченными овалами, а связи между ними – ненаправленными ребрами, над которыми может проставляться степень связи (1 или буква, заменяющая слово "много") и необходимое пояснение.

Между двумя сущностям, например, А и В возможны четыре вида связей.

Первый тип – связь ОДИН-К-ОДНОМУ (1:1): в каждый момент времени каждому представителю (экземпляру) сущности А соответствует 1 или 0 представителей сущности В:

Студент может не "заработать" стипендию, получить обычную или одну из повышенных стипендий.

Второй тип – связь ОДИН-КО-МНОГИМ (1:М): одному представителю сущности А соответствуют 0, 1 или несколько представителей сущности В.

Квартира может пустовать, в ней может жить один или несколько жильцов.

Так как между двумя сущностями возможны связи в обоих направлениях, то существует еще два типа связи МНОГИЕ-К-ОДНОМУ (М:1) и МНОГИЕ-КО-МНОГИМ (М:N).

Пример 2.1. Если связь между сущностями МУЖЧИНЫ и ЖЕНЩИНЫ называется БРАК, то существует четыре возможныхпредставления такой связи:

Характер связей между сущностями не ограничивается перечисленными. Существуют и более сложные связи:

множество связей между одними и теми же сущностями

(пациент, имея одного лечащего врача, может иметь также несколько врачей-консультантов; врач может быть лечащим врачом нескольких пациентов и может одновременно консультировать несколько других пациентов);

тренарные связи

(врач может назначить несколько пациентов на несколько анализов, анализ может быть назначен несколькими врачами нескольким пациентам и пациент может быть назначен на несколько анализов несколькими врачами);

связи более высоких порядков, семантика (смысл) которых иногда очень сложна.

В приведенных примерах для повышения иллюстративности рассматриваемых связей не показаны атрибуты сущностей и ассоциаций во всех ER-диаграммах. Так, ввод лишь нескольких основных атрибутов в описание брачных связей значительно усложнит ER-диаграмму (рис. 2.1,а). В связи с этим язык ER-диаграмм используется для построении небольших моделей и иллюстрации отдельных фрагментов больших. Чаще же применяется менее наглядный, но более содержательный язык инфологического моделирования (ЯИМ), в котором сущности и ассоциации представляются предложениями вида:

СУЩНОСТЬ (атрибут 1, атрибут 2 , ..., атрибут n)АССОЦИАЦИЯ [СУЩНОСТЬ S1, СУЩНОСТЬ S2, ...] (атрибут 1, атрибут 2, ..., атрибут n)

где S – степень связи, а атрибуты, входящие в ключ, должны быть отмечены с помощью подчеркивания.

Так, рассмотренный выше пример множества связей между сущностями, может быть описан на ЯИМ следующим образом:

Врач (Номер_врача , Фамилия, Имя, Отчество, Специальность)Пациент (Регистрационный_номер , Номер койки, Фамилия, Имя, Отчество, Адрес, Дата рождения, Пол)Лечащий_врач [Врач 1, Пациент M] (Номер_врача , Регистрационный_номер )Консультант [Врач M,Пациент N] (Номер_врача , Регистрационный_номер ).

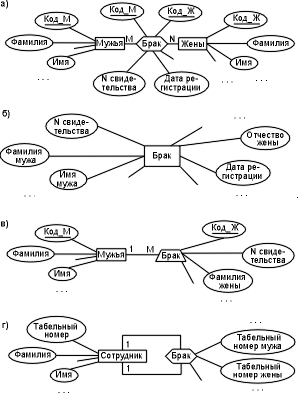

Рис. 2.1. Примеры ER-диаграмм

Для выявления связей между сущностями необходимо, как минимум, определить сами сущности. Но это не простая задача, так как в разных предметных областях один и тот же объект может быть сущностью, атрибутом или ассоциацией. Проиллюстрируем такое утверждение на примерах, связанных с описанием брачных связей (см. пример 2.1).

Пример 2.2. Отдел записей актов гражданского состояния (ЗАГС) имеет дело не со всеми людьми, а только с теми, кто обратился с просьбой о регистрации брака, рождения или смерти. Поэтому в странах, где допускаются лишь традиционные браки, отделы ЗАГС могут размещать сведения о регистрируемых браках в единственной сущности:

Брак (Номер_свидетельства , Фамилия_мужа, Имя_мужа, Отчество_мужа, Дата_рождения_мужа, Фамилия_жены, ... , Дата_регистрации, Место_регистрации, ...),

ER-диаграмма которой приведена на рис. 2.1,б.

Пример 2.3. Теперь рассмотрим ситуацию, когда отдел ЗАГС расположен в стране, допускающей многоженство. Если для регистрации браков использовать сущность "Брак" примера 2.2, то будут дублироваться сведения о мужьях, имеющих несколько жен (см. табл. 2.1).

Таблица 2.1

Номер свидетельства	Фамилия мужа	...	Фамилия жены	...	Дата регистрации
1-ЮБ 154745	Петухов	...	Курочкина	...	06/03/1991
1-ЮБ 163489	Петухов	...	Пеструшкина	...	11/08/1991
1-ЮБ 169887	Петухов	...	Рябова	...	12/12/1992
1-ЮБ 169878	Селезнев	...	Уточкина	...	12/12/1992
1-ЮБ 154746	Парасюк	...	Свинюшкина	...	06/03/1991
1-ЮБ 169879	Парасюк	...	Хаврония	...	12/12/1992
...	...	...	...	...	...

Дублирование можно исключить созданием дополнительной сущности "Мужья"

Мужья (Код_М , Фамилия, Имя, Отчество, Дата рождения, Место рождения)

и заменой сущности "Брак" характеристикой (см. п. 2.3) со ссылкой на соответствующее описание в сущности "Мужья".

Брак (Номер свидетельства , Код_М , Фамилия жены, ..., Дата регистрации, ...){Мужья}.

ER-диаграмма связи этих сущностей показана на рис. 2.1,в, а пример их экземпляров в табл. 2.2 и 2.3.

Таблица 2.2

Код_М	Фамилия	Имя	Отчество	Год/р.	Место рожд.
111	Петухов	Альфред	Остапович	1971	г. Цапелька
112	Селезнев	Вавила	Абрамович	1973	г. Гусев
113	Парасюк	Гораций	Федулович	1972	г. Свиньин
...	...	...	...	...	...

Таблица 2.3

Номер свидетельства	Код_М	Фамилия жены	Имя жены	Дата регистрации	...
1-ЮБ 154745	111	Курочкина	Августина	06/03/1991	...
1-ЮБ 163489	111	Пеструшкина	Мариана	11/08/1991	...
1-ЮБ 169877	111	Рябова	Милана	12/12/1992	...
1-ЮБ 169878	112	Уточкина	Вероника	12/12/1992	...
1-ЮБ 154746	113	Свинюшкина	Эльвира	06/03/1991	...
1_ЮБ 169879	113	Хаврония	Руфина	12/12/1992	...
...	...	...	...	...	...

Пример 2.4. Наконец, рассмотрим случай, когда какой-либо организации потребовались данные о наличии в ней семейных пар, а для хранения сведений о сотрудниках уже имеется сущность

Сотрудники (Табельный_номер , Фамилия, Имя, ...).

Использование, рассмотренной в примере 2.2, сущности "Брак" нецелесообразно: в "Сотрудники" уже есть фамилии, имена, отчества супругов. Поэтому создадим ассоциацию

Брак [Сотрудник 1, Сотрудник 1] (Табельный_номер_мужа, Табельный_номер_жены, ...),

связывающую между собой определенные экземпляры сущности "Сотрудники" (рис. 2.1,г).

В заключение отметим, что ER-диаграмма рис. 2.1,а описывает структуру размещения данных о браках в отделах ЗАГС стран, допускающих групповые браки, а ER-диаграммы примера 2.1, описания любых видов браков в организациях, где есть сущности "мужчины" и "женщины", включающие холостых и незамужних.

Что же такое "связь"? В ER-диаграммах это линия, соединяющая геометрические фигуры, изображающие сущности, атрибуты, ассоциации и другие информационные объекты. В тексте же этот термин используется для указания на взаимозависимость сущностей. Если эта взаимозависимость имеет атрибуты, то она называется ассоциацией.
4 Классификация сущностей

Настал момент разобраться в терминологии. К.Дейт [3] определяет три основные класса сущностей: стержневые, ассоциативные и характеристические, а также подкласс ассоциативных сущностей – обозначения.

Стержневая сущность (стержень ) – это независимая сущность (несколько подробнее она будет определена ниже).

В рассмотренных ранее примерах стержни – это "Студент", "Квартира", "Мужчины", "Врач", "Брак" (из примера 2.2) и другие, названия которых помещены в прямоугольники.

Ассоциативная сущность (ассоциация ) – это связь вида "многие-ко-многим" ("-ко-многим" и т.д.) между двумя или более сущностями или экземплярами сущности (как в примере 2.4). Ассоциации рассматриваются как полноправные сущности:

они могут участвовать в других ассоциациях и обозначениях точно так же, как стержневые сущности;

могут обладать свойствами, т.е. иметь не только набор ключевых атрибутов, необходимых для указания связей, но и любое число других атрибутов, характеризующих связь. Например, ассоциации "Брак" из примеров 2.1 и 2.4 содержат ключевые атрибуты "Код_М", "Код_Ж" и "Табельный номер мужа", "Табельный номер жены", а также уточняющие атрибуты "Номер свидетельства", "Дата регистрации", "Место_регистрации", "Номер записи в книгу ЗАГС" и т.д.

Характеристическая сущность (характеристика ) – это связь вида "многие-к-одной" или "одна-к-одной" между двумя сущностями (частный случай ассоциации). Единственная цель характеристики в рамках рассматриваемой предметной области состоит в описании или уточнении некоторой другой сущности. Необходимость в них возникает в связи с тем, что сущности реального мира имеют иногда многозначные свойства. Муж может иметь несколько жен (пример 2.3), книга – несколько характеристик переиздания (исправленное, дополненное, переработанное, ...) и т.д.

Существование характеристики полностью зависит от характеризуемой сущности: женщины лишаются статуса жен, если умирает их муж.

Для описания характеристики используется новое предложение ЯИМ, имеющее в общем случае вид:

ХАРАКТЕРИСТИКА (атрибут 1, атрибут 2, ...) {СПИСОК ХАРАКТЕРИЗУЕМЫХ СУЩНОСТЕЙ}.

Расширим также язык ER-диаграмм, введя для изображения характеристики трапецию (рис. 2.2).

Рис. 2.2. Элементы расширенного языка ER-диаграмм
Обозначающая сущность или обозначение – это связь вида "многие-к-одной" или "одна-к-одной" между двумя сущностями и отличается от характеристики тем, что не зависит от обозначаемой сущности.

Рассмотрим пример, связанный с зачислением сотрудников в различные отделы организации.

При отсутствии жестких правил (сотрудник может одновременно зачисляться в несколько отделов или не зачисляться ни в один отдел) необходимо создать описание с ассоциацией Зачисление:

Отделы (Номер отдела, Название отдела, ...)Служащие (Табельный номер, Фамилия, ...)Зачисление [Отделы M, Служащие N] (Номер отдела, Табельный номер, Дата зачисления).

Однако, при условии, что каждый из сотрудников должен быть обязательно зачислен в один из отделов, можно создать описание с обозначением Служащие:

Отделы (Номер отдела, Название отдела, ...)Служащие (Табельный номер, Фамилия, ... , Номер отдела, Дата зачисления)[Отделы]

В данном примере служащие имеют независимое существование (если удаляется отдел, то из этого не следует, что также должны быть удалены служащие такого отдела). Поэтому они не могут быть характеристиками отделов и названы обозначениями.

Обозначения используют для хранения повторяющихся значений больших текстовых атрибутов: "кодификаторы" изучаемых студентами дисциплин, наименований организаций и их отделов, перечней товаров и т.п.

Описание обозначения внешне отличается от описания характеристики только тем, что обозначаемые сущности заключается не в фигурные скобки, а в квадратные:
