Материал: laba_3_indikator3
Рис. 2 – Вольт-амперная характеристика катода выполненого в виде цифры
«3»
Рис. 3 – Вольт-амперная характеристика катода выполненого в виде цифры
«3»
Рис. 4 – Вольт-амперная характеристика катода выполненого в виде цифры
«9»
Рис. 5 – Вольт-амперная характеристика катода выполненого в виде цифры
«9»
Рис. 6 – Вольт-амперная характеристика катода выполненого в виде цифры
«5»
Рис. 7 – Вольт-амперная характеристика катода выполненого в виде цифры
«5»
1.4.
Установим зависимость излучаемого
светового потока катодов от анодного
тока
|
3 Катод |
9 Катод |
5 Катод |
||||
|
Ia, мА |
F, мкА |
Ia, мА |
F, мкА |
Ia, мА |
F, мкА |
|
|
0,22 |
5 |
0,18 |
6 |
0,18 |
12 |
|
|
0,3 |
9 |
0,24 |
9 |
0,2 |
19 |
|
|
0,42 |
12 |
0,28 |
12 |
0,28 |
25 |
|
|
0,54 |
15 |
0,34 |
16 |
0,32 |
30 |
|
|
0,6 |
18 |
0,42 |
19 |
0,36 |
36 |
|
Рис. 8 – Зависимости светового потока от величины анодного тока индикатора
5 Исследование вакуумных люминесцентных индикаторов

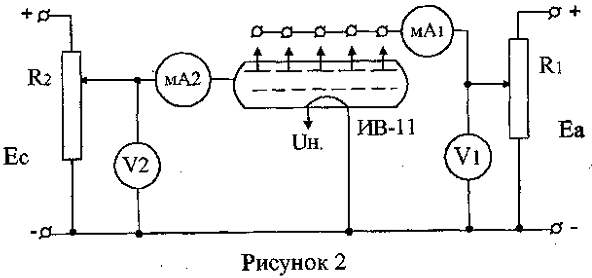

Рис. 5- Принципиальная схема установки для исследования вакуумных люминесцентных индикаторов
Здесь:
-R1 - регулятор анодного напряжения;
-R2 - регулятор сеточного напряжения;
-mA1 - измеритель анодного тока (0-5 мА);
-V1 - измеритель анодного напряжения (0-30 В);
-мА - измеритель сеточного тока (0-25 мА);
-V2 - измеритель сеточного напряжения (0-30 В).

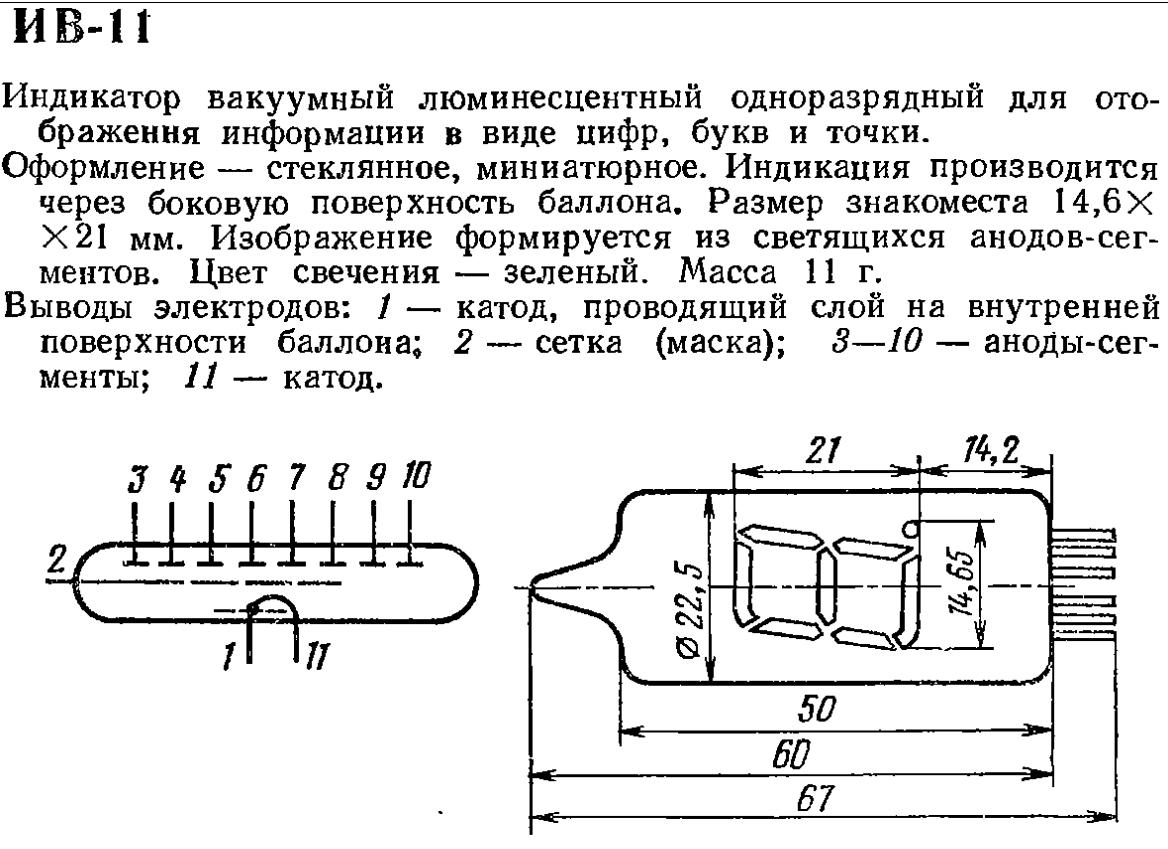

5.1 Паспортные данные вакуумного индикатора ив-11
ИВ-11
Размер знака, мм 14,6x21
Число сегментов 8
Напряжение накала, В 1,25-1,65 Напряжения сетки:
постоянное, В 25-30
импульсное, В 50-70 Напряжения анодов-сегментов. В:
постоянное 25-30
импульсное 50-70
Ток накала, мА 90-100
Ток сетки постоянный, мА 11
импульсный не более мА 45
Ток анода-сегмента, мА:
постоянный не более 0,9
импульсный 1,8
Ток сегментов суммарный, постоянный, мА 3,5-5
Минимальная наработка, тыс. ч 5
5.2 Снимаем семейство статических анодных характеристик вакуумного индикатора для одной произвольно выбранной конфигурации анодов сегментов при фиксированных напряжениях на сетке.
|
Цифра 3 |
Цифра 7 |
Цифра 1 |
||||||||||||||||
|
Uc = 6B |
Uc = 12B |
Uc = 6B |
Uc = 12B |
Uc = 6B |
Uc = 12B |
|||||||||||||
|
Ua, B |
Ia, мА |
Ua, B |
Ia, мА |
Ua, B |
Ia, мА |
Ua, B |
Ia, мА |
Ua, B |
Ia, мА |
Ua, B |
Ia, мА |
|||||||
|
4,8 |
0,02 |
2,6 |
0,1 |
3 |
0,04 |
3,2 |
0,1 |
4,5 |
0,035 |
5,4 |
0,045 |
|||||||
|
11,1 |
0,05 |
6,5 |
0,15 |
9,2 |
0,08 |
5,8 |
0,15 |
10,8 |
0,075 |
10,2 |
0,09 |
|||||||
|
20,5 |
0,08 |
11,8 |
0,2 |
14,2 |
0,1 |
9,6 |
0,17 |
16,2 |
0,1 |
14,2 |
0,15 |
|||||||
|
23,1 |
0,085 |
17 |
0,25 |
21,3 |
0,11 |
18,1 |
0,2 |
21,3 |
0,11 |
18,4 |
0,23 |
|||||||
|
26,8 |
0,09 |
26,1 |
0,3 |
26,4 |
0,12 |
25,1 |
0,25 |
25,8 |
0,12 |
26,2 |
0,32 |
|||||||
|
4,8 |
0,02 |
2,6 |
0,1 |
3 |
0,04 |
3,2 |
0,1 |
4,5 |
0,035 |
5,4 |
0,045 |
|||||||
Рис. 9 – Семейство анодных характеристик конфигурации анодов сегментов в виде цифры «3»
Рис. 10 – Семейство анодных характеристик конфигурации анодов сегментов в виде цифры «7»
Рис. 11 – Семейство анодных характеристик конфигурации анодов сегментов в виде цифры «1»
5.3 Снимаем семейство анодно-сеточных характеристик ВИ для выбранной конфигурации анодов-сегментов при фиксированных значениях анодного напряжения.
|
Цифра 3 |
Цифра 7 |
Цифра 1 |
|||||||||
|
Ua = 5B |
Ua = 15B |
Ua = 5B |
Ua = 15B |
Ua = 5B |
Ua = 15B |
||||||
|
Uc, B |
Ic, мА |
Uc, B |
Ic, мА |
Ua, B |
Ia, мА |
Uc, B |
Ic, мА |
Uc, B |
Ic, мА |
Uc, B |
Ic, мА |
|
4 |
1 |
4,2 |
1 |
4,5 |
1 |
4,5 |
1 |
4 |
1 |
4,5 |
1 |
|
7,5 |
2,7 |
9,5 |
3,5 |
7,8 |
3 |
8 |
2,5 |
9,3 |
3,2 |
7,8 |
2,5 |
|
11 |
5,2 |
12 |
5,2 |
11,4 |
5,2 |
12 |
5 |
11,8 |
5,2 |
12 |
5 |
|
14,2 |
7,2 |
15,5 |
7,2 |
15,6 |
7,5 |
16,2 |
7 |
15,2 |
7,3 |
16,2 |
7,5 |
|
18 |
9 |
18,6 |
9 |
18,6 |
8,5 |
18,2 |
8 |
18,2 |
9 |
18,6 |
8,5 |
Рис. 12 – Семейство анодных характеристик конфигурации анодов сегментов в виде цифры «3»
Рис. 13 – Семейство анодных характеристик конфигурации анодов сегментов в виде цифры «7»
Рис. 14 – Семейство анодных характеристик конфигурации анодов сегментов в виде цифры «1»
5.4 Установим зависимость величины излучаемого светового потока выбранной конфигурации анодов-сегментов от напряжения на сетке при номинальном анодном напряжении.
|
Ua = 25B |
|||||
|
Цифра 3 |
Цифра 1 |
Цифра 7 |
|||
|
Uc, B |
F, мА |
Uc, B |
F, мА |
Uc, B |
F, мА |
|
3 |
5 |
3 |
2,5 |
3 |
4 |
|
6 |
10 |
6 |
4 |
6 |
6 |
|
9 |
15 |
9 |
6 |
9 |
8 |
|
12 |
18 |
12 |
8 |
12 |
13 |
|
15 |
20 |
15 |
11 |
15 |
16 |
