Электроэнергетическая система, таким образом, тесно связана с другими системами (в том числе и с окружающей биологической средой), образующими глобальную систему. При проектировании развития электроэнергетической системы и управлении ее режимами эти связи необходимо учитывать.

Для того чтобы передать электрическую энергию на расстояние, ее предварительно преобразовывают, повышая напряжение трансформаторами. У мест потребления электроэнергии напряжение понижают до требуемого значения. Все элементы электроэнергетической системы связаны происходящими в них процессами, и поэтому система при решении ряда задач должна рассматриваться как качественно новое (по сравнению с отдельными элементами) единое образование. К таким задачам можно отнести регулирование частоты и напряжения, определение экономически целесообразных потоков мощностей и т.п. Наряду с системными задачами существуют такие, в которых можно ограничиться рассмотрением отдельных элементов, отвлекаясь от их связей с остальной частью системы. Например, если мощность одного из трансформаторов, подключенных к распределительному пункту (РП), намного меньше мощности других трансформаторов, то при изменениях нагрузки рассматриваемого трансформатора напряжение на шинах РП практически будет оставаться неизменным. Иными словами, можно с достаточной для практических целей достоверностью считать, что трансформатор подключен к источнику с неизменным напряжением, и рассматривать режимы работы трансформатора без учета свойств системы.

Часть электрической системы, предназначенная для передачи и распределения электрической энергии, содержащая подстанции, линии электропередачи и распределительные устройства, называется электрической сетью.

На подстанциях производится преобразование, а иногда и распределение электрической энергии. Под преобразованием электрической энергии понимается изменение напряжения и тока в трансформаторах. Передача электрической энергии на

6

расстояние осуществляется по воздушным или кабельным линиям. Потребление ее происходит различными механизмами, но значительная доля расходуется на приведение в движение производственных механизмов электрическими двигателями переменного тока на различных объектах народного хозяйства.

Режим потребления электрической энергии отдельными предприятиями, группами предприятий, населением городов, поселков в течение суток и года, как правило, неравномерен, что объясняется работой предприятий в одну, две и три смены с неодинаковой нагрузкой, перерывами между сменами, изменением режима работы в летнее время, праздничные дни, а также внешними факторами: продолжительностью светлой части суток, температурой воздуха и др. Значительную неравномерность вносит нагрузка светильников, возникающая в утренние (зимой) и вечерние часы и спадающая днем и ночью, а также летом. Графики нагрузок представляют собой графическое изображение режима работы электроустановки.

Каждый элемент электрической части энергосистемы (генераторы, трансформаторы, сети, потребители) имеют свой график нагрузки. Первый этап проектирования систем электроснабжения базируется на достоверном определении графиков электрических нагрузок. По значению электрических нагрузок выбирают и проверяют электрооборудование системы электроснабжения, определяют потери мощности и электроэнергии в линиях электропередачи, трансформаторах и реакторах. От правильной оценки перспективных нагрузок зависят капитальные затраты на систему электроснабжения, эксплуатационные расходы и надежность работы электрооборудования.

При проектировании систем электроснабжения выполняется ряд расчетов, результаты которых позволяют выбрать оборудование подстанций, сечение и материал проводников, наиболее экономичные способы передачи электроэнергии, конфигурацию сети и т.п. Определение расчетных электрических нагрузок и учет изменения их во

7

времени в этом случае является исходным материалом для всего последующего проектирования.

Режим потребления электроэнергии может быть представлен графиком нагрузки ‒ зависимостью активной, реактивной или полной мощностей от времени. Различают суточные графики для разных дней недели и разных периодов года (зимний, летний, весенний, осенний), а также годовые графики. Суточные графики нагрузки представляют собой непрерывные кривые зависимости P(t), Q(t) или S(t). Однако при проектировании электроустановок, разного рода расчетов, непрерывные графики обычно заменяют приближенными ступенчатыми графиками (рис. 1.1 а, б). Характерными величинами (показателями) суточного графика являются: максимальная суточная нагрузка Рmах; минимальная дневная Рдн,min и минимальная ночная Рmin нагрузки; средняя суточная нагрузка Рср.сут = Асут/24; коэффициент заполнения графика Кзп,сут = Рср,сут/Рmах; коэффициент неравномерности нагрузки или отношение Кнр = Рmin/Рmах.

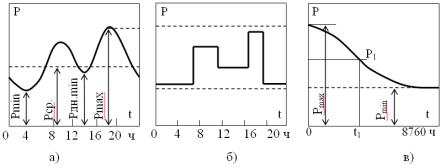

Рис. 1.1. Графики активной нагрузки потребителей:

а– суточный непрерывный; б – суточный ступенчатый;

в– годовой по продолжительности

Годовые графики (рис. 1.1 в) строят по характерным суточным графикам для зимних, весенне-осенних и летних

8

дней. При этом координаты этих графиков располагают вдоль оси абсцисс от 0 до 8760 часов в порядке их значений. При таком построении графика абсцисса t1, соответствующая ординате P1, указывает время в часах, в течение которого нагрузка принимает значение Р1. Такие графики называют графиками, построенными по продолжительности.

Площадь суточного или годового графика соответствует в некотором масштабе электроэнергии А, потребленной в течение суток или года.

Для количественного отображения графиков существуют коэффициенты графиков нагрузки.

Коэффициент заполнения или плотность заполнения недельного графика суточного электропотребления характеризуется:

Kнед =Рср,нед /Рср,сут.

Плотность месячного графика недельного электропотребления характеризуется коэффициентом межнедельной неравномерности:

Pмес,нед=Рср,мес /Рср,нед.

Тогда плотность месячного графика суточного электропотребления:

Kмес = Kнед * Kмес/нед=( Рср,мес*Рср,нед)/( Рср,сут*Рср.нед)=

Рср,мес/Рср,сут.

Кгод=Рср,год /Рср,мес.

Плотность годового графика месячного электропотребления определяется коэффициентом:

Kгод=Рср,год./Рср,мес.

9

Коэффициент летнего снижения максимальных нагрузок:

Kл=Рмах.л /Рмах,з.

Коэффициент годового роста нагрузки:

Kр=Рмах,год/Рмах,1. 1,

где Рмах,1 – максимальная нагрузка на начало года (январь).

Коэффициент использования:

i 1

Коэффициент включения:

где tp, tx, to – цикл времени работы, холостого хода, паузы, соответственно.

Коэффициент загрузки:

Коэффициент максимума:

Ррасч . Кмакс Рср
