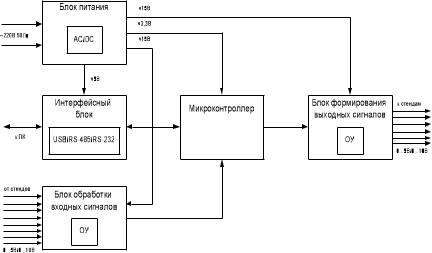

Рис. 7.3. Функциональная схема ОДП
Как видно из рис. 7.3, лабораторный стенд состоит из нескольких узлов, каждый из которых отвечает за выполнение определенной задачи. Блок питания преобразовывает входное переменное напряжение 220 В, 50 Гц в постоянное со значениями +3,3 В, +5 В и +15 В, которые необходимы для питания остальных элементов. Интерфейсный блок обеспечивает обмен данными лабораторного стенда с персональным компьютером и поддерживает интерфейсы USB, RS-485, RS-232. Все сигналы, передаваемые от подчиненного оборудования, поступают на блок обработки входных сигналов. В нем происходит прием и согласование уровней напряжения сигналов. Далее, принятые и отмасштабированные сигналы поступают на входы микроконтроллера, который производит их обработку, формирует массив данных для отправки на персональный компьютер, а также подает управляющее воздействие на блок формирования выходных сигналов. Для управления подчиненным оборудованием необходимо усилить управляющие сигналы микроконтроллера и преобразовать в аналоговый вид. Данные процессы
86
происходят в блоке формирования выходных сигналов. Цифроаналоговый преобразователь в его составе отвечает за формирование аналогового сигнала из цифрового кода, а операционные усилители обеспечивают согласование уровней напряжений.
Алгоритмы работы физической модели ОДП
Общий алгоритм работы программы, заложенной в ОДП, представлен на рис. 7.4.

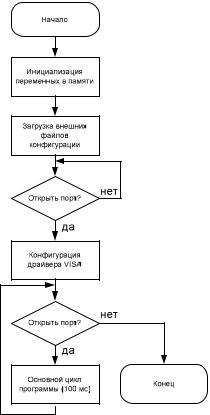

Рис. 7.4. Общий алгоритм работы программы
87
Основной цикл программы состоит из следующих действий:
‒составление массива данных на отправку в стенд;
‒отправка массива данных;
‒ожидание 100 мс отправки данных;
‒прием данных;
‒визуализация принятых и отправленных данных. Программа поддерживает два режима работы:
‒работа в режиме обмена данными (тумблер передатчик переведен в верхнее положение);
‒режим просмотра (тумблер передатчик переведен в нижнее положение).
Программа после инициализации и конфигурации драйверов сканирует состояние функциональных блоков, задающих режимы работы (выходные напряжения ЦАП) подключенных к ОДП систем, отправляет данные на стенд ОДП, после чего поток данных, содержащий управляющие команды, распределяется между составными частями энергосистемы.
Указание мер безопасности
Перед началом выполнения лабораторных работ, студенты обязаны изучить инструкцию по технике безопасности и противопожарным мерам для работающих в лаборатории, ознакомиться с расположением силового электрооборудования и распределительного щита.
Во избежание несчастных случаев при работе в лаборатории необходимо строгое выполнение следующих основных положений правил техники безопасности:
1. До начала работы все ее участники должны на месте подробно ознакомиться со схемой соединений, усвоить расположение электрических цепей и элементов электрооборудования, обратив особое внимание на место расположения выключателей со стороны питающей сети.
88
2.Сборка схемы и ее изменение должны производиться без напряжения, при отключенных выключателях со стороны питающей сети.
3.Нельзя прикасаться руками к неизолированным проводам, соединительным клеммам и другим частям схемы, находящимся под напряжением.
4.Перед включением установки необходимо проверить, что отсутствует опасность прикосновения к токоведущим элементам схемы.
5.В случае неисправности установки необходимо её немедленно отключить и сообщить об этом преподавателю.
6.Несоблюдение правил техники безопасности может вызвать несчастный случай с людьми и выход из строя дорогостоящего оборудования.
7.Если произойдет несчастный случай, то лабораторную установку следует немедленно обесточить, а пострадавшему оказать первую помощь.
8.При возникновении в схеме установки аварийных режимов (перегрузка током, электрические пробои изоляции, короткие замыкания, чрезмерное увеличение скорости вращения электрических машин и т. д.) установка должна быть отключена и об этом следует сообщить преподавателю.
9.Одежда лиц, работающих с вращающимися агрегатами, должна быть аккуратной, чтобы полностью исключить опасность захвата частей одежды вращающимися частями машин. Прическа не должна ограничивать поле зрения работающего во избежание случайного прикосновения элементов схем, находящихся под напряжением.
Методика испытаний по стенду Подготовительная часть
1. Подключить один конец интерфейсного кабеля к информационному разъему на лицевой стороне платы стенда ОДП, другой – к порту RS-232 на задней стороне корпуса системного блока персонального компьютера.
89
2.Подключить интерфейсные кабели лабораторных стендов, задействованных в эксперименте, к входным и выходным разъемам стенда ОДП.
3.Соединить разъем блока питания и разъем питания на лицевой стороне платы, вставить блок питания в соответствующую розетку.
4.Соответствующим образом включить подчиненные стенды (согласно методикам на каждый стенд).
5.На персональном компьютере запустить программу ODP.exe. Выбрать порт, к которому подключен интерфейсный разъем стенда ОДП. Переместить слайдер и тумблер «передатчик» в верхнее положение.
6.Убедиться, что установлена связь ПК – ОДП. При этом индикаторы «Открыто» и «Передатчик» должны загореться зеленым цветом. При отсутствии свечения сообщить
онеисправности преподавателю или ассистенту.
Экспериментальная часть
7.С помощью ползунка задания частоты последовательно изменять частоты вращения асинхронного двигателя от 0 до 50 Гц, перемещая ползунок вправо.
8.С помощью ползунка задания напряжения последовательно изменять напряжение, подаваемое на обмотки двигателя постоянного тока, от 0 до 96 В, перемещая ползунок вправо. При этом следить за графиком потребляемого тока асинхронного двигателя. Не допускать, чтобы ток потребления превышал 1 А.
9.Выставить ползунки в крайнее левое положение.
10.С помощью ползунка задания напряжения последовательно изменять напряжение, подаваемое на вентилятор, от 0 до 12 В, перемещая ползунок вправо.
11.С помощью ползунка задания напряжения последовательно изменять напряжение, подаваемое на нагреватель, от 0 до 220 В, перемещая ползунок вправо. При этом следить за показаниями датчиков температуры. Показания
